塑料介电强度试验仪-塑料击穿电压试验仪 击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
塑料介电强度试验仪-塑料击穿电压试验仪 仪器特点：
01、本仪器在试验过程中可对升压击穿过程绘制实时曲线，
02、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
03、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
04、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
05、可设置操作口令，做到专机专人操作，避免无关人员误操作。
一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。
击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
试验环境：
⑴常态试验环境：
温度为20±5℃，相对湿度为65±5%。
⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。
表2 条件处理与试验环境
项目 温度（℃） 时间（h） 相对湿度( % ) 注意事项
高温处理与热态试验环境 90±2
105±2
120±2
130 ± 2
155±2
180±2
200±2
220±2
250±2
275±5
320±5 ＜40h
可由试样的温度，时间与性能的关系曲线来确定
在规定的处理条件下放入试样并开始计时。
热态试样须在试样温度达到规定的
浸蒸馏水、沸水或其他液体处理 20±5
100±5
0.5、1、2、4、6、8、16、24、48、96 在规定的处理条件下放入试样并开始计时。
试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20±5℃
受潮处理与潮湿环境 20±5 95±3 0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍 1.在规定的处理条件下放入试样并开始计时。
软件功能：
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL、WORD文档编辑；
7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1s内切断电源；
9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。
耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪 主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。
整机组成：
升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）
制造和检验标准
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
适用的试验方法标准
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《电容器纸》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。
对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。
对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。
使用时的注意事项：
本仪器为高压试验设备，使用时必须注意以下几点
1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。
2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。
3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。
4、设备安放要平稳，安放的地面要坚固。 好是水泥地面以免产生共振。
5、该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。
6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。
7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。
8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。
9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。
10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。
11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。
12、不要在设备运行时插拔设备的电源插头。
变压器绝缘油的击穿电压不合格原因有：绝缘油品质出现劣化、水分过大潮湿、杂质过多和温度变化大等。绝缘油的主要功能是冷却和绝缘，还具有消灭电路切断时产生的电弧的作用。
电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。
使用说明
试验单位：对材料进行试验检测的单位名称。
送试单位：送材料检测的单位名称 。
试验方式：选择进行“交流试验”或“直流试验”。
试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。
试验人员：输入检测人员姓名。
试验温度：输入试验温度。
试验湿度：输入试验湿度。
设备型号：显示机器型号，此处不可变。
执行标准：选择所使用的标准。
试验介质：选择试验介质，或可以自己编辑写入。
电极形状：输入电极形状。
电极尺寸：输入电极尺寸。
使用量程：选择使用量程，分为10KV 20kV 50kv
峰降电压：用于判断材料是否击穿，必须输入项。一般为0.1
初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。
升压速度：选择升压的速度，控制在试验过程中升压的快慢。
梯度电压：用于梯度耐压试验，设置每次升压的梯度值。
梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间。
终止电压：设置在试验过程中电压的上限值。
试样制备：设置试样的制备信息。
材料名称：设置试验材料的名称。
试验时间：选择试验时期，或写入试验日期和时间。
报告编号：设置报告编号信息。
电极和试样
金属电极应始终保持光滑、清洁和无缺陷。
注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。
接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。
注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。
仪器特点

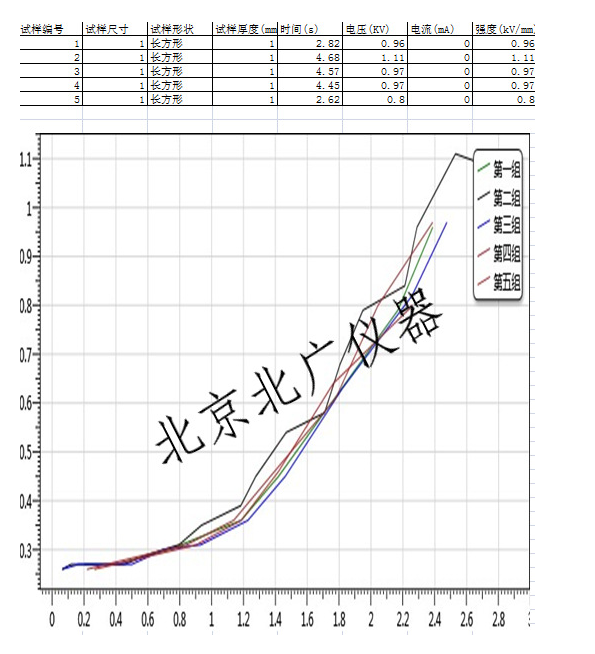

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。
适用材料：
主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。
使用说明
试样编号：设置试样编号信息，试验样品的规格编码及编号 。
试样形状：设置试样形状。
试样尺寸：输入试样的尺寸。
试样厚度：输入试样厚度，用于计算试验强度，必须输入。
应用：确认此界面所做设置。
退出：返回主界面，设置无效。
第四步：开始试验
设置完“参数设置”和“试样设置”后，点击“开始试验”按钮，开始试验。如下图.
闪络 flashover
试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。
注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。
售后服务
一、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生免费提供新版本控制软件。
