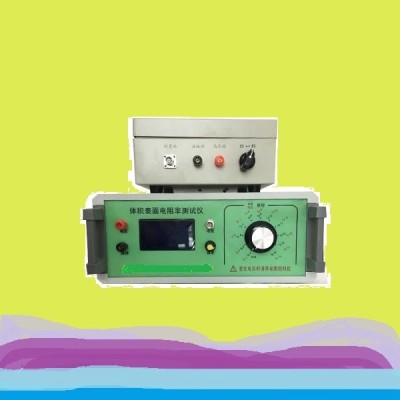

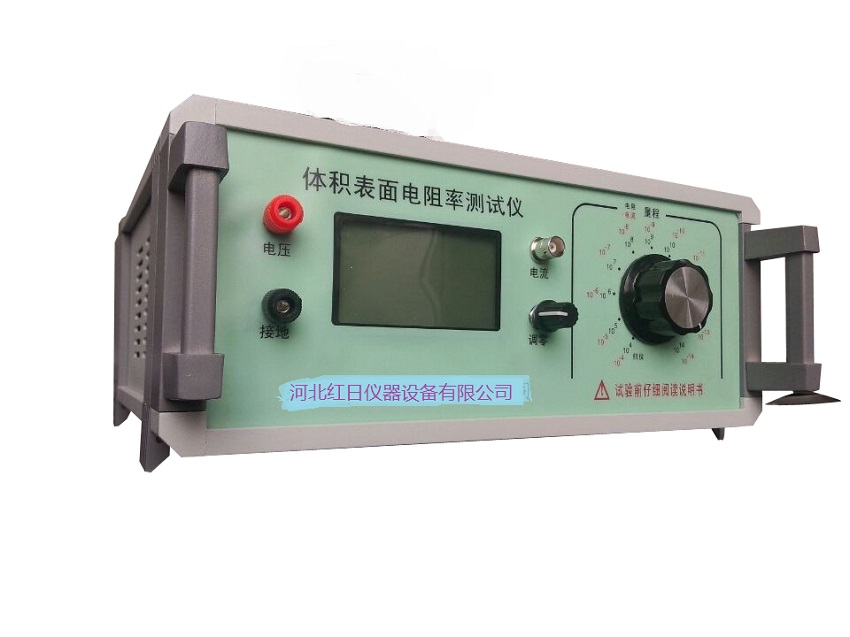

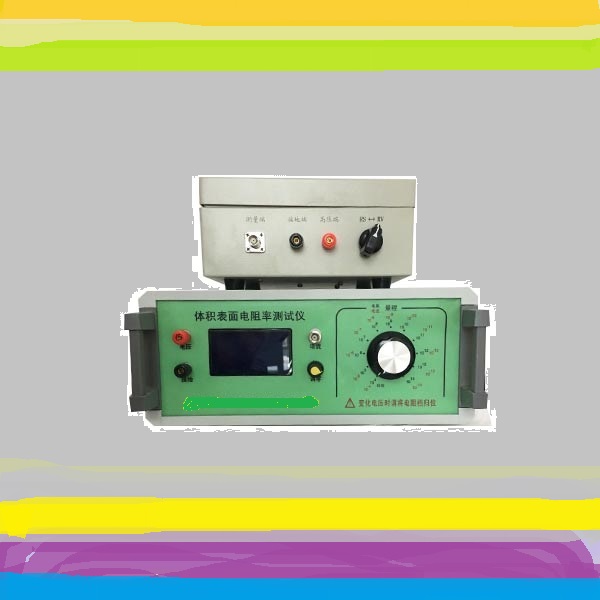

热塑性橡胶体积电阻率和表面电阻率测定仪 特点：电阻,电流双显示
性能好稳定,读数方便
所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读,免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦,使测量超高电阻就如用万用表测量普通电阻样简便。本仪器既能测超高电阻又能测微电流，具有精度高,显示迅速,性好稳定,读数方便等特点
热塑性橡胶体积电阻率和表面电阻率测定仪 符合标准：
GB/T 1410-2006《 塑料薄膜电阻率测定仪固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99 《绝缘材料的直流电阻或电导试验方法》
GB/T 2439-2001《硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定》
GB/T 10581-2006《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008《硫化橡胶绝缘电阻率的测定》
GB/T 12703.4-2010《纺织品 静电性能的评定 第４部分：电阻率》
GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》
主要应用范围
材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；
材料体电阻(率)和表面电阻(率)测量；
电化学和材料测试,以及物理,光学和材料研究;
微弱电流测量如光电效应和器件暗电流测量。
测试电压（V）
DC—10V
DC—50V
DC—100V
DC—500V
DC—1000V
标准：GB/T 1410-2006《 塑料薄膜电阻率测定仪固体绝缘材料体积电阻率和表面电阻率试验方法》
GB/T 1410-2006本标准规定了固体绝缘材料体积电阻率和表面电阻率的试验方法。这些试验方法包括对固体绝缘材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法
体积电阻和表面电阻的试验都受到下列因素影响:施加电压的大小和时间;电极的性质和尺寸;在
试样处理和测试过程中周 围大气条件 和试 样的温度 、湿度 。
应用
电阻率较低的物质被称为导体，常见导体主要为金属，而自然界中导电性 佳的是银，其次为半导体，硅锗。当存在外电场时，金属的自由电子在运动中不断和晶格节点上做热振子的正离子相碰撞，使电子运动受到阻碍，因而就具有了一定的电阻。其他不易导电的物质如玻璃、橡胶等，电阻率较高，一般称为绝缘体。介于导体和绝缘体之间的物质(如硅) 则称半导体。电阻率的科学符号为 ρ(Rho)。 已知物体的电阻，可由电阻率ρ、长度 l 与截面面积A 计算：ρ=RA/I，在该式中， 电阻R 单位为欧姆，长度 l 单位为米，截面面积 A 单位为平方米，电阻率 ρ单位为欧姆·米
金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。
总结：常态下（由表可知）导电性能 好的依次是银、铜、铝，这三种材料是 常用的，常被用来作为导线等。银的价格偏贵，因此铜用的 为广，几乎所有应用的导线都是铜制作的（精密仪器、特殊场合除外）。铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能 好，但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。在某些场合仪器上触点也有用金的，因为金的化学性质稳定，并不是因为其电阻率小所致。
使用方法
1接好电源线
确保电源为220VAC/50Hz
2接通电源
将电流电阻量程置于 104 档,电压量程置于10V，然后开机。
3调零
在“Rx”两端开路的情况下,调零使电流表的显示为0000 .注意：在“Rx”两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。 完毕后关机。
4连接线路
接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边。然后开机。
5选择合适的测量电压
电压选择开关在后面板，注意，在测试过程中不要随意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器;
6测试
测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。
7 测试完毕将电阻电流量程拔至“104 ”档，电压量程调至10V后关闭电源
每测量一次均应将量程开关拨回到104“调零”档的量程位置以免开机或测量端短路时而损坏仪器。6.8 测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法，详见8.5节内容。
8体积电阻和表面电阻转换
在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必须把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。
操作注意事项
试样预处理：确保薄膜表面平整、无损伤，避免杂质干扰。
环境控制：多数仪器工作环境为0℃~40℃，高温测试需外接温控设备。
数据校准：定期校验仪器，高阻值（>1012Ω）段需重点验证精度。
体积电阻
在测试以前应使试样具有电介质稳定状态。为此，通过测量装置将试样的测量电极1和3短路 （图la）），逐步增加电流测量装置的灵敏度到符合要求，同时观察短路电流的变化，如此继续到短路电 流达到相当恒定的值为止，此值应小于电化电流的稳定值，或者小于电化100min的电流。由于短路电 流有可能改变方向，因此即使电流为零，也要维持短路状态到需要的时间。当短路电流Io变得基本恒 定时（可能需要几小时），记下Io的值和方向。
然后加上规定的直流电压井同时开始记时。除非另有规定，在如下每个电化时间作一次测量： 1 min、2min、5min、10min、50min、100min。如果连续两次测量得出同样的结果，责可以结束试验并用这个电流值来计算体积电阻。记录次观察到相同测量结果时的电化时间。如果在100min内不 能达到稳定状态，则记录体积电阻与电化时间的函数关系。
作为验收试验，按照有关规范的规定，使用一个固定的电化时间如lmin后的电流值来计算体积电阻率。
体积电阻率
为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽 略不计。
在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。
图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。
技术指标
1. 电阻测量范围： 1×104Ω ～1×1018Ω，分为十个量程。
2. 电流测量范围为2×10-4A ～1×10-16A
3. 全数字液晶屏显示。
4. 准确度: 准确度优于下表
量程 有效显示范围 20～30℃ RH<80%
104 0.01~19.99 5%
105 0.01～19.99 5%
106 0.01～19.99 5%
107 0.01～19.99 5%
108 0.01～19.99 5%
109 0.01～19.99 5%
1010 0.01～19.99 5%+2字
1011 0.01～19.99 5%+2字
1012 0.01～19.99 5%+5字
1013 0.01～19.99 10%+5字
1014 0.01～19.99 10%+5字
1014以上 0.01～19.99 10-15%+5字
超出有效显示范围时误差有可能增加，测试电流准确度与电阻相同，测试电压准确度为 10%
5. 使用环境: 温度 -10℃～50℃ 相对湿度<90%。
6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%
7. 供电形式: AC 220V，50HZ，功耗约10W。
8. 仪器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。
9. 质量: 约3.0KG。
应用范围 ：
a 材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计 算机房防静电活动地板等）电阻值的检测；
b 材料体积电阻(率)和表面电阻(率)测量；
c 电化学和材料测试,以及物理,光学和材料研究;
d 微弱电流测量如光电效应和器件暗电流测量。
关于仪器质保：1、北广仪器保证提供的设备为需方指定的全新设备，其各项技术指标均符合相关的产品技术要求。2、设备经客户验收合格后，开始计算保修期，设备免费保修期为壹年，设备在质量保质期内，产品在非人为损坏的情况下，由北广仪器负责全保。北广仪器的客服在得到通知后24小时内响应，安排约定维修细节。3、质保期后，我们免费为您维修维护设备，除大型设备外所有设备一律返厂维修，经检验后，电话告知客户问题所在及解决方式，经客户同意后进行维修，维修后发回客户，对于损坏及更换的零部件我们只收取成本费；如客户不认同我们的检验结果，双方另协商维修细节。
