四探针四端法电阻率测试仪
四探针四端法电阻率测试仪
测试流程与修正
粉末压片法
将粉末压制成薄片后测量，通过厚度
l 和面积
S 计算电阻率
ρ=R×(S/l)。同步测量压强与电阻率变化，可绘制“电阻率-压强”曲线。
电导率转换
电导率
σ=1/ρ，部分仪器直接输出电导率值，范围覆盖
优点描述：
1. 性价比机型.数据稳定.
2. 可读取粉末高度数据.
3. 可选购PC软件.
4. 电阻率测量系统.
5. 配置粉体废料收集盘.
6. 操作简单. 自动计算出所需数据.
7. 获得压实后电阻、电阻率、电导率、高度、直径、压强等数据.
测试前准备
样品制备
将粉末样品充分混合均匀，确保成分和粒度分布一致。
若采用压片法，需将粉末与粘合剂混合后压制成薄片（厚度约16±0.5mm），表面需平整无裂纹。
仪器校准
使用标准电阻校准仪器，确保测量精度。
检查压力显示是否归零（如未加压时显示“0000”）。
典型应用场景
电池材料：如磷酸铁锂正极粉末的导电性能评估。
工业检测：碳素、冶金粉末的质量控制。
如需具体型号的操作细节（如FT-300型），可参考仪器说明书
典型应用场景
电池材料：如磷酸铁锂正极粉末的导电性能评估。
工业检测：碳素、冶金粉末的质量控制。
如需具体型号的操作细节（如FT-300型），可参考仪器说明书
参数：
1.电阻resistance
10-7～2×107Ω
2.电阻率范围Resistivity
10-7～2×107Ω-cm
3.电导率Conductivity
5×10-7～107s/cm
4.测试电流范围 current
1μA，10μA，100µA，1mA，10mA，1000mA
5.测量电压量程Voltage
测量电压量程 voltage：2mV 20mV 200mV 2V
测量精度Accuracy±（0.1%读数）
分辨率 Resolution： 0.1uV 1uV 10uV 100uV
6.电流精度Current
±0.1%Accuracy
7.电阻精度Resistance Accuracy
≤0.3%标准电阻resistance
8.显示读数display
液晶显示：电阻值、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度，上下限警报
LCD: resistance, resistivity, conductivity, temperature, pressure value, the unit automatically conversion, cross-section, height，Super and upper limit alarm
9.测试方式Test mode
四端测量法Four-terminal measurement method
10.传感器压力Pressure Sensors
200kg；(其他规格可以定制)
(Other specifications can be customized)
11.粉末测量装置
Powder measuring device
模具Mold：内径inner diameter 10mm； 20mm（选购）, height: 25mm,
加压方式：手动液压加压测量 pressure: manual hydraulic pressure / automatic compression mode (purchase).
12.工作电源power supply
输入: AC 220V±10% ,50Hz 功 耗Power consumption：<30W
13.外形尺寸/dimensions
主机Mainframe：约L330mm*D350mm*H120mm ;手动装置about：约H450mm*L200mm*D120mm
14.净重量/Net Weight
约35kg
About 35kg
测试方法适配性
四探针法
适用于高精度测量，通过四根等间距探针消除接触电阻误差，尤其适合薄层或压片导电粉末（如石墨烯、金属粉）。
需确保探针材料为铂或金，以提升稳定性和导电性。
二电极法
操作简单，适合块状或厚层样品，但需通过高压（）压制粉末以减少接触电阻影响。
测试方法：
四探针法：适用于高精度测量，可消除接触电阻误差，如ST2742B型仪器支持电阻率-压强曲线测试。
伏安法：适合导电粉末，需搭配恒流源和压力装置。
高阻计法：用于绝缘粉末，需高压测量（如500V-1000V）
环境控制：
温湿度影响显著，优选带闭环温控（如23±2℃）和湿度补偿的仪器。
自动化功能：
自动加载、数据记录及分析功能可减少人为误差。
步骤及流程
1.运行高度清零.
2.将称重样品装入模腔.
3.固定上电极旋钮.
4.在显示器上设置好参数.
5.达到设定压力或压强值.
6.读取样品压缩高度数据并输入.
7.获得电阻、电阻率、电导率数据.
8.记录数据.
9. 样品脱模
7. 测试结束.
典型应用场景
电池材料：如锂电正极粉末，需同步测试电阻率-压实密度关系。
金属粉末：需高电流（如300A）测试以模拟实际导电路径。
设备功能扩展性
多参数测试：
部分仪器可同步测量压实密度或电阻率-压强曲线。
数据接口：
支持USB/RS232输出的设备便于数据导出与分析。
适用范围：Scope of application
适用于锂电池材料、石墨烯、石墨类、碳素粉末、焦化、石化、粉末冶金、高等院校、科研部门，是检验和分析导电粉末样品质量的一种工具。
电导率仪和电阻率仪之间的单位换算
1、电导率仪就是电阻率的倒数是电导率，单位是西门子/m，1西门子＝1/Ω 电导的单位用姆欧又称西门子。用S表示，由于S单位太大。常采用毫西门子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。
2、电阻率仪的单位是Ω·cm，即欧姆厘米。
电阻率的倒数就是电导率，它们之间的关系成倒数关系。很容易被人理解。 电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。
电阻率:用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆?米，常用单位是欧姆?平方毫米/米。

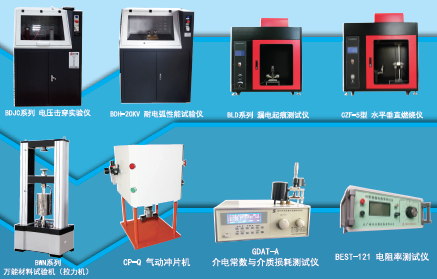

主要产品有：
拉力试验机， 塑料球压痕硬度计

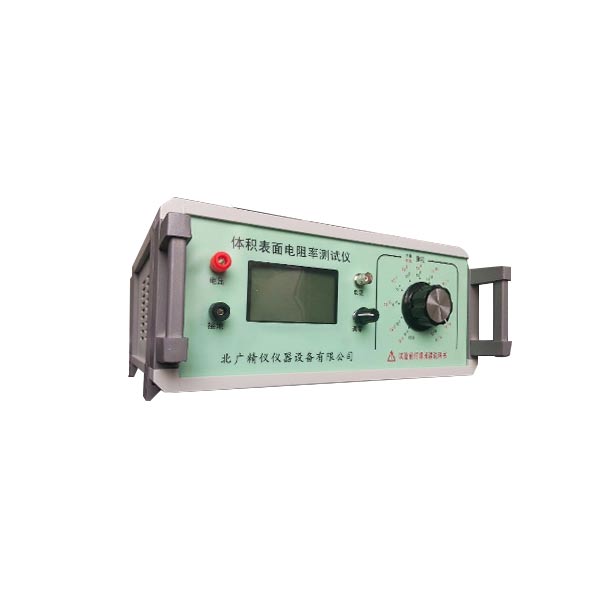

维卡热变形试验仪， 体积表面电阻率测试仪
