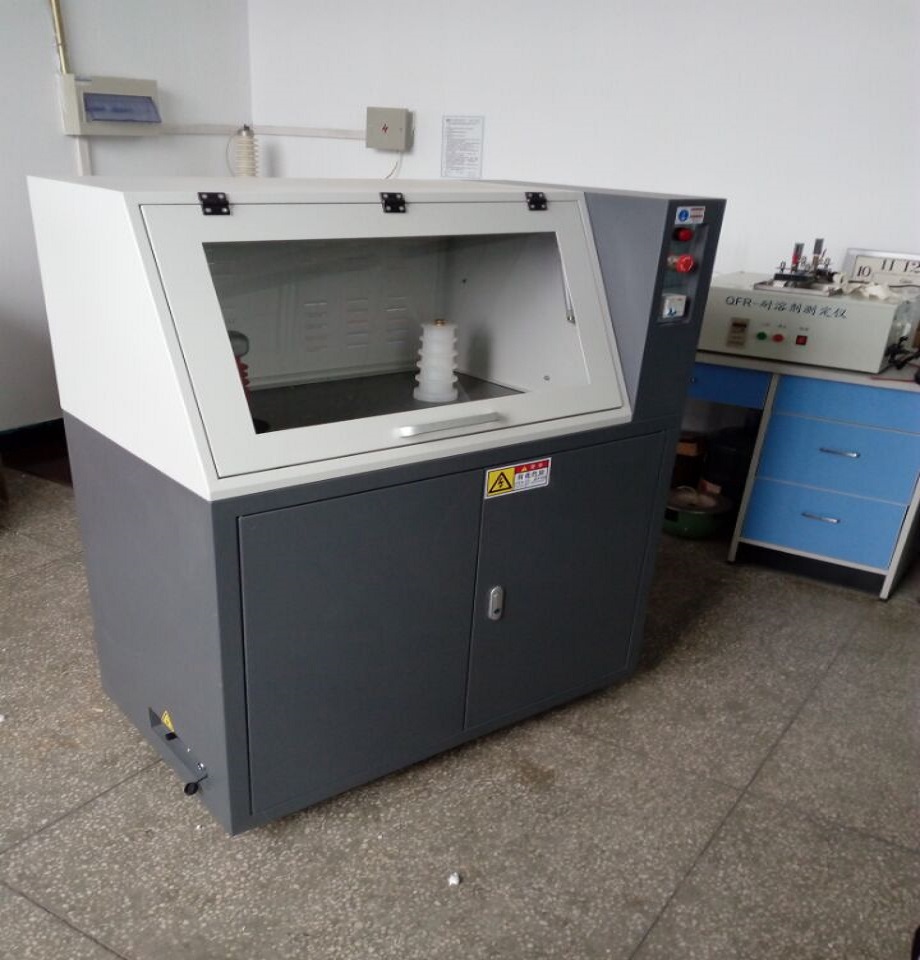

漆膜介电强度试验仪-漆膜击穿电压试验仪 产品特点：
1、采用智能集成电路进行匀速升压。
2、支持短时间内短路试验要求。
3、电压试验精度： ≤ 1％。
4、试验电压连续可调： 0--50KV。
5、电流可采集到mA级。
6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。
7、电源：220V±10%的单相交流电压和50Hz±1%的频率。
8、电流电压稳定度: 外界电源电压波动10%时
漆膜介电强度试验仪-漆膜击穿电压试验仪 主要技术要求：
1、设备输入电压： 交流 100KV (普通试验室电源均可兼容)；
2、试验电压方式： 交流 0--100 KV；
直流 0--100 KV；
3、电器容量：10KVA；
4、试验方法：0-100KV全量程可调(采用高精度电压采样器件)；
5、击穿及耐压试验升压速率：
0.1 KV/S 0.2 KV/S 0.5 KV/S
1.5 KV/S 2 KV/S 2.5 KV/S
3.0 KV/S(此项满足标准里面极快速升压试验要求)；
6、试验方式：
直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
交流试验：1、匀速升压 2、阶梯升压 3、耐压试验
注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。
7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。
8、漏电电流选择：1—100 mA可由计算机软件自由进行设定。
9、本仪器采用无触点原件匀速调压方式(淘汰产品中机械传动升压方式)。
10、支持短时间内短路试验要求。
11、一次试验可以做5个试样。
12、电压测量误差： ≤2％。
13、试验电压连续可调：0-100 KV
14、耐压时间设定：0-6小时(可通过软件连续设定)。
15、主机尺寸：1500mm*1200mm*1600mm（长宽高）。
16、主机重量：约200KG。
电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。
一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。
电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿
试验准备和环境：
1．试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
⒉ 媒质：
⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。
⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。
⒊试验环境：
⑴常态试验环境：
温度为20±5℃，相对湿度为65±5%。
⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。
击穿的判断：
试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。
电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。
在物理学中，术语电气强度具有以下含义：
绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。
对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。
材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。
影响表观电气强度的因素：
随着样品厚度的增加而降低。（见下面的“缺陷”）
随着工作温度的升高而降低。
它随着频率的增加而降低。
对于气体（例如氮气，六氟化硫），通常随着湿度的增加而降低。
对于空气，介电强度随着 湿度的增加而略有增加，但随着相对湿度的增加而减小
试验方式
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
3、绝缘试样空气中阶梯击穿或耐压试验
4、绝缘试样浸油中阶梯击穿或耐压试验
注：根据用户要求，可定制其他试验方式
九级安全防护措施：
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护
(7)试验结束放电保护
(8)独立保护接地
(9)试验完成后电磁放电
击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。
在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。
不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。
适用范围：
主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

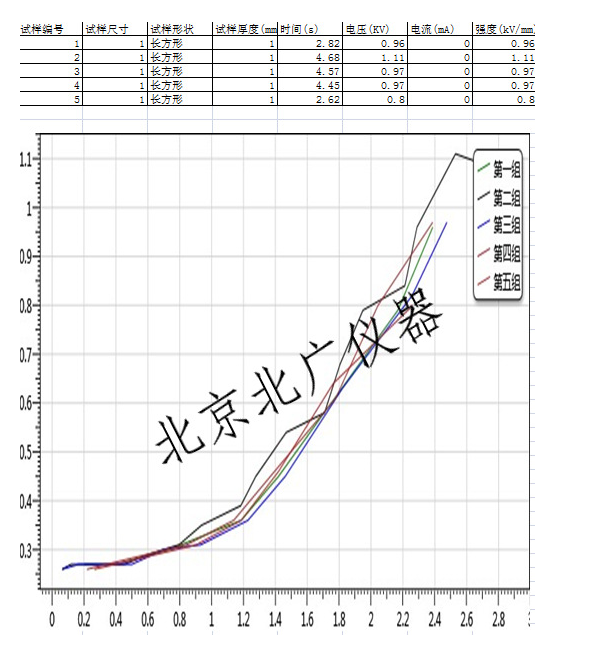

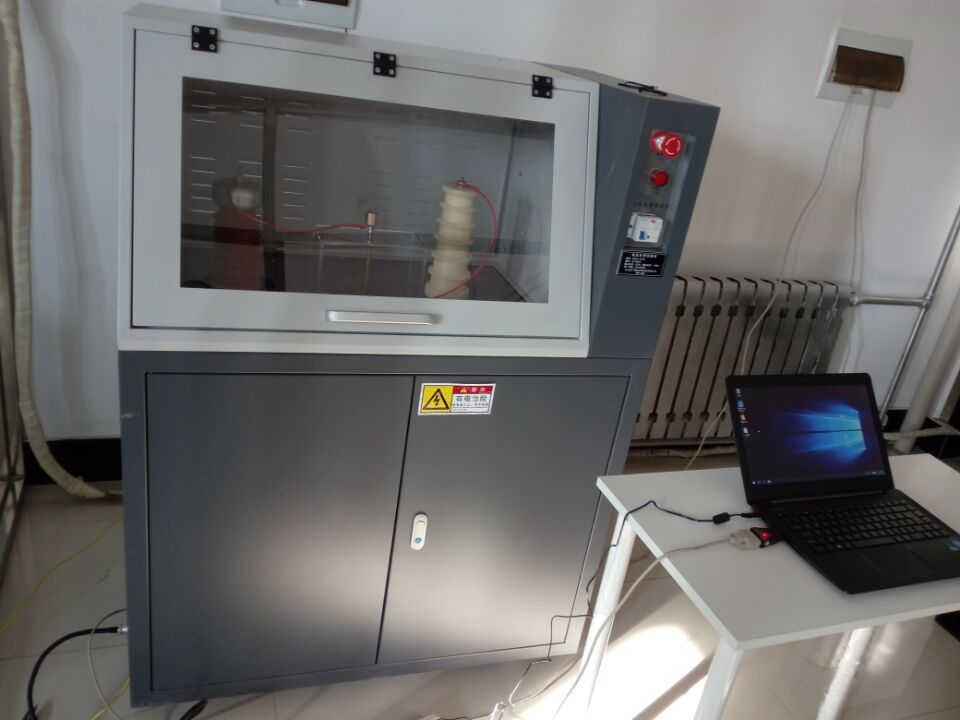

由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电压击穿试验仪电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。 能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。
满足标准：
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、GB/T3333 电缆纸工频电压击穿试验方法
5、HG/T 3330绝缘漆漆膜击穿强度测定法
6、GB12656 电容器纸工频电压击穿试验方法
7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》
一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。
击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。
击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。
对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。
对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。

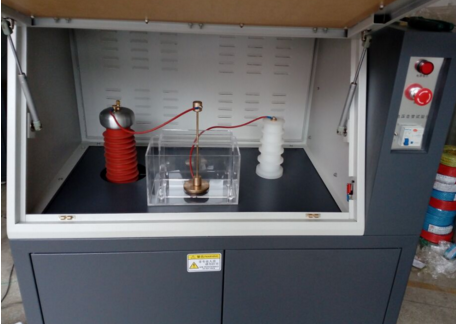

主要配置：（采用国内知名或进口配件）
1、 试验主机一台
2、 10万伏电压击穿试验仪高压发生器一台
3、全自动微电脑电压调压装置一套(串口方式)
4、步进电机一台
5、控制系统一套
6、电压及电流采集模块一套
7、过流保护装置一套
8、 试验用电极 ￠25mm两个 ￠75mm一个(可根据材料定制)
9、 试验用油盒一只：材质为有机玻璃
10、放电装置一支（使用方法：试验结束，电机归位后关掉电源开关，拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端上，手握绝缘手柄，打开试验箱玻璃门，用金属探头接触高压头即变压器端。 注意：在每次试验完成后拿出样品前都要事先完全放电，在放电时，在放电点接触停留时间超过2秒。）
11、电压击穿计算机测控软件一套
12、计算机一台
13、彩色喷墨打印机一台
14、国家一级计量鉴定质检证书一份
15、产品使用说明书一份
16、数据线一套
17、合格证一份
表2 条件处理与试验环境
项目 温度（℃） 时间（h） 相对湿度( % ) 注意事项
高温处理与热态试验环境 90±2
105±2
120±2
130 ± 2
155±2
180±2
200±2
220±2
250±2
275±5
320±5 ＜40h
可由试样的温度，时间与性能的关系曲线来确定
在规定的处理条件下放入试样并开始计时。
热态试样须在试样温度达到规定的
浸蒸馏水、沸水或其他液体处理 20±5
100±5
0.5、1、2、4、6、8、16、24、48、96 在规定的处理条件下放入试样并开始计时。
试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20±5℃
受潮处理与潮湿环境 20±5 95±3 0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍 1.在规定的处理条件下放入试样并开始计时。
售后服务
（1）免费送货到用户指定的地点，免费指导安装、培训及调试。
（2）产品质保期：自安装正常使用日起一年；
（3）质保期内若产品出现质量问题，供货方负责免费维修，质保期外仅收成本费。零部件常年供应.
