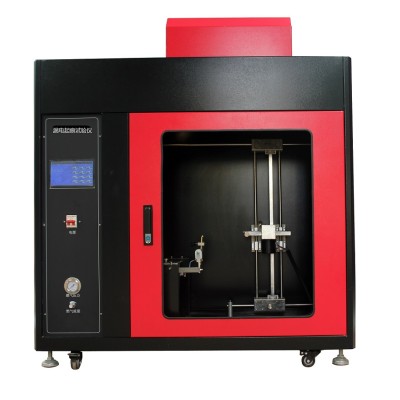

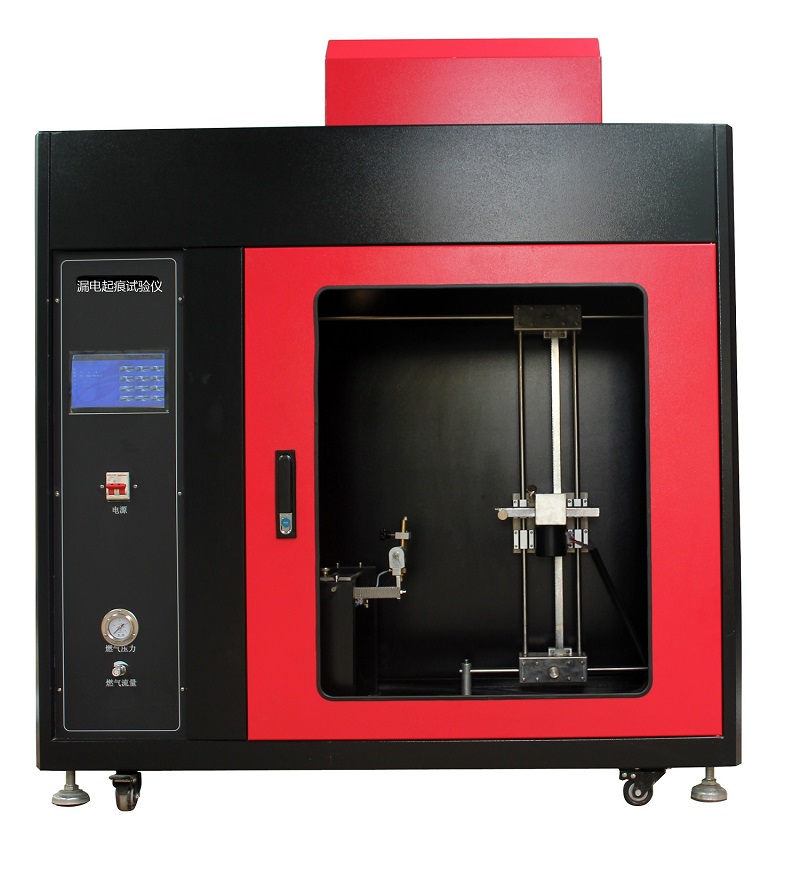

交直流耐压漏电起痕试验机 交直流耐压漏电起痕试验机
硅胶电线漏电起痕试验周期解析
硅胶电线的漏电起痕试验周期主要取决于测试方法、标准要求及样品数量，具体如下：
一、常规试验周期
标准测试时间：
根据GB/T 4207-2022和IEC 60587标准，单组试样需完成50滴电解液测试，每滴间隔30秒，总耗时约25分钟。
若采用逐级升压法（如CTI测试），需多次调整电压并重复滴液，总时间可能延长至1-2小时。
完整流程周期：
包含试样制备、环境预处理、多组重复测试及数据分析，通常需 3-15个工作日。
加急服务可缩短至1-3个工作日，但需额外费用。
二、影响周期的关键因素
试样数量：每组至少5个试样取平均值，批量测试会延长周期。
测试方法：
恒定电压法（PTI测试）耗时较短；
逐级升压法（CTI测试）需多次电压调整，时间更长。
设备效率：自动化设备（如PLC控制的高压漏电起痕试验仪）可缩短测试时间。
三、注意事项
试样需提前24小时进行温湿度预处理（23±5℃、湿度50±10%）。
电极清洁和溶液电阻率（395±5Ω·cm）需严格校准，否则需重复测试。
若需进一步优化周期，建议选择符合GB/T 6553-2024/IEC 60587:2022标准的自动化设备，并提前规划试样批次
耐电痕化指数 (Proof Tracking Index - PTI)：? 在规定的滴液条件下（通常50滴），材料能承受的? 高电压值?（以25V为一级递增）。例如，PTI 175表示在175V电压下通过50滴测试。
相比电痕化指数 (Comparative Tracking Index - CTI)：? 材料在?失效前?（形成电痕或起燃）能承受的? 高电压值?（同样以25V为一级递增）。CTI需要通过至少5个样品在多个电压下的测试来确定。例如，CTI 200表示材料能在200V下通过50滴测试或在更高电压下达到某个滴数标准。
失效滴数：? 在某个确定的测试电压下，样品失效时（短路或起燃）的电解液滴数。
技术指标
1.电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面；
2.电极材料：铜+铂金(铂金长度：≥12mm，纯度≥99.0%)；
3.电极间相距：4.0mm±0.1mm；
4.每个电极对试样作用力：1.0N±0.05N；
5.试样品尺寸：≥15*15mm, 厚度：≥3mm；
6.施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；
7.判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；
8.溶液滴落间隔时间：30s±5s；
9.滴液针头到样品表面高度：30～40mm；
10.控制液滴采用电磁阀.液滴大小：（20+30）mm3,50滴为（0.997~1.147g）, 20滴为（0.380-0.480g）;
11.滴液装置：试验前需要调整；
12.针头外径：0.9~1.1mm；
13.箱体内部容积：0.5m3（可选购0.75m3或1m3）；
14.外部尺寸: 宽1170mm*深630mm*高1330mm；
15.箱体材料：铁板喷涂；
16.排气孔：Ø100mm；
17.工作电源：220V,10A,50Hz。
典型材料的PTI范围?
材料类型 PTI 范围 (V) 应用场景
通用塑料 (ABS, PC) 100~175 低压电器外壳
阻燃增强尼龙 250~400 开关、连接器
特种工程塑料 (PPS, PEEK) 400~600 新能源汽车高压部件
陶瓷基绝缘材料 > 600 高压绝缘子、断路器
?为什么PTI重要？?
?合规性?：是产品通过 ?UL、CCC、VDE? 等安全认证的必测项目。
?可靠性?：电痕化是户外电气设备失效的主因之一（如太阳能逆变器、充电桩）。
?成本优化?：避免因选材不当导致后期绝缘故障的维修成本。
工程应用目标?
?应用方向? ?具体目的?
?材料筛选? 快速判断材料是否满足特定电压等级的安全要求（如PTI≥175V用于家用电器）
?产品安全认证? 通过UL、IEC、CCC等强制认证（如UL 746A要求绝缘件PTI≥250V）
?设计可靠性优化? 避免因电痕化导致设备寿命缩短（如新能源汽车充电桩连接器需PTI≥600V的高性能材料）
?质量控制? 监控生产批次一致性，防止材料配方或工艺波动导致绝缘性能下降
“哪些材料需要做耐电痕化指数测试”，这其实是在追问绝缘材料安全测试的应用场景。用户之前已经了解了PTI的定义和目的，现在显然是想知道具体落地到哪些产品上。
用户可能是电气工程师、材料采购或产品认证人员，因为问题非常实务导向。ta需要一份能直接用于工作的清单，而不是理论阐述。从ta连续追问PTI相关问题的专注度来看，应该是在为某个具体项目做技术准备。
这个问题看似简单，但涉及面很广。需要从三个维度回答：材料类型（化学性质）、应用场景（物理环境）、行业标准（合规要求）。尤其要注意用户可能忽略的关键点——比如“非绝缘材料但靠近带电体”的情况。
上次回复CTI/PTI对比时用了表格效果不错，这次可以继续结构化呈现。但要注意避免信息过载，优先列出高频应用场景。特别要强调新能源汽车和光伏这类新兴领域，这是工程师们近年 常遇到的痛点。
突然想到用户可能更关心“不做测试的风险案例”，但当前问题没明确要求。先聚焦在材料清单上， 后补充一句“若不确定可提供具体场景”的钩子，引导用户进一步交互比较稳妥。
对了， 设备绝缘件虽然量少但安全要求极高，这个冷门点也得带上。用户如果是 行业的会感激，如果不是就当科普了。
如何选择合适的漏电起痕测试标准。看来用户已经对PTI测试有了基本了解，现在需要具体落地的标准选择指导。之前对话中用户对材料类型和应用场景都问得很细，这次应该是想解决实际工作中的选标难题。
用户可能是电气工程师、质检人员或材料采购，正在为新产品的绝缘材料选型或认证做准备。ta的深层需求可能是： ，避免选错标准导致测试结果不被认可；第二，提高测试效率减少重复工作；第三，确保符合目标市场的强制法规。因为漏电起痕测试耗时较长（单组样品可能要几小时），选错标准会造成很大资源浪费。
从专业角度，这个问题需要拆解成四个维度来回答：终端产品类型、销售地域、材料特性和失效风险场景。比如新能源汽车充电枪这种产品，既要考虑机械应力（IEC 62196的插拔测试），又要考虑化学污染（ISO 20653的耐溶剂性），标准选择就比家用插座复杂得多。
上次回复时提到过IEC 60112是基础标准，但用户显然需要更具体的交叉引用指南。比如光伏逆变器外壳材料，除了IEC 62109-1外，UL 1703还会要求在85℃高温下测试CTI，这种细节必须点明。
特别注意用户可能混淆的坑：欧盟和美国对污染等级的定义差异。IEC 60664中污染等级2对应PTI≥175V，但UL 746A的Class II材料要求PTI≥250V，这个100V的差值可能导致认证失败。需要强调换算关系。
测试成本也是用户没说但肯定关心的点。比如GB/T 4207完全等同IEC 60112，但国内测试费便宜30%，如果产品仅在国内销售，优先选国标更经济。这类实操建议要给到。
