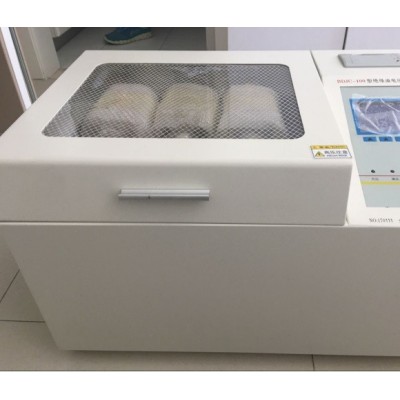

国产绝缘油介电强度试验机 仪器特点
1. 仪器采用大容量单片机控制，工作稳定可靠；
2. 仪器内设宽范围看门狗电路杜绝了死机现象；

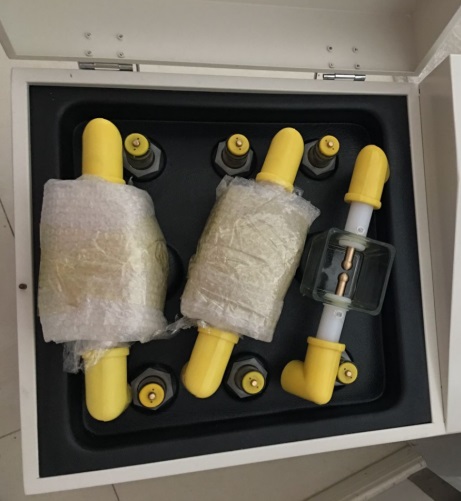

3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；
4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。
国产绝缘油介电强度试验机 技术指标
测 量 范 围： 电容量 5pF～200pF
相对电容率 1.000～30.000
介质损耗因数 0.00001～100
直流电阻率 2.5 MΩm～20 TΩm
测 量 精 度： 电容量 ±(1%读数+0.5pF)
相对电容率 ±1%读数
介质损耗因数 ±(1%读数+0.0001)
直流电阻率 ±10%读数
分 辨 率： 电容量 0.01pF
相对电容率 0.001
介质损耗因数 0.00001
测 温 范 围： 0～125℃
温度测量误差： ±0.5℃
交流实验电压： 0～2000V 连续可调，频率50Hz
直流试验电压： 0～500V 连续可调
功 耗： 100W
外 型 尺 寸： 420mm*380mm*385mm
总 重 量： 21Kg
设备运行环境
绝缘油微水、酸值测试仪设计为用于在室内环境下运行，且不允许在有易爆危险的环境内使用。请将设备竖立放在利于操作、无震动的试验地点，尽可能地做好防腐蚀气体及防化学品污染保护。
本设备应做好防过度温度波动及阳光直射保护。室设计的专用仪器。该仪器需要安装在无强烈振动、无直接光照、周围无强电或强磁场的环境中。
■ 环境湿度：≤ 80% （卡尔费休实验≤ 65%）
■ 温度范围：5℃ ～ 40℃
■ 电 压：220V（±10%） 50Hz

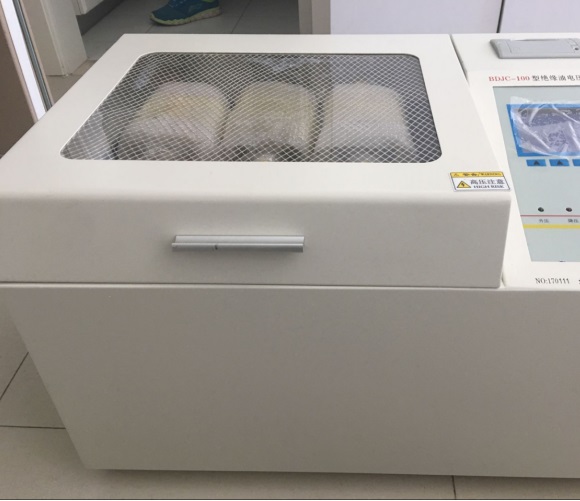

面板说明：
1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；
2．打印机 打印单次及多次测试结果的平均值；
3．电源插座及开关 良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断
4．油杯槽 用于放置测试油杯
5．测量信号插座 用于插接测量信号线
6. 温度信号线 打开后放入或取出油杯，关闭后方可进行测试；
7. 接地柱 可靠的地线连接柱
使用条件
1. 环境温度 0～40℃
2. 相对湿度 ≤80%
3. 工作电源 AC 220V（1 ± 10%）
4. 电源频率 50 Hz (1 ± 10%)
5. 功率消耗 ＜200 W
适用材料：
主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。
击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。
安全保护功能：
1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。
4、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
5、试验放电装置，电磁铁自动放电放置。
“油击穿电压”的油都是绝缘油，尽管是绝缘油那也是有极限的（什么都没有 的），所以说“油击穿电压”就是油被击穿了时的电压值，一般这个值的得出是要用专用的设备来对有做实验：有一油杯，里面盛着要做实验的油，油杯内有一对电极（2个小圆饼型的），对电极逐渐加电压，直至油被击穿，实验三次，取平均值，既得“油击穿电压”！一般都在几万伏。
击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。
对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。
对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。
试验准备和环境：
1．试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
⒉ 媒质：
⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。
⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。
⒊试验环境：
⑴常态试验环境：
温度为20±5℃，相对湿度为65±5%。
⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。
击穿的判断：
试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。
测试后处理与仪器维护
20. 安全放电：电阻率测试后，必须先对测试杯进行充分放电（使用仪器放电功能或等待足够长时间），再进行拆卸操作。
21. 油样处理： 测试后的油样作为 危险废弃物 处理，按实验室规定收集存放，交由有资质的单位处理。 不可随意倾倒。
22. 测试杯清洁（重复强调）： 立即按规范彻底清洁测试杯（见第11条）。清洁不彻底是后续测试结果失准的最常见原因。
23. 仪器清洁与存放： 保持仪器主机外部清洁干燥。不使用时，断开电源，盖上防尘罩。测试杯清洁干燥后妥善存放于专用盒内。
24. 定期维护： 按照维护计划进行定期保养，包括内部清洁（需专业人员）、性能检查、更换易损件（如密封圈）等。
25. 环境管理：保持实验室环境整洁，温湿度适宜（避免极端条件）。
测试杯操作：精密的测量核心
11. 测试杯清洁度： 这是最关键的操作之一！
每次测试前后，必须按照操作手册规定的方法 彻底清洁 测试杯。残留的油膜、杂质、水分会严重影响后续测量结果。
清洁步骤通常包括：使用合适溶剂（如石油醚、甲苯，注意安全！）多次冲洗 -> 干燥溶剂（如无水乙醇）冲洗 -> 彻底干燥 （烘箱烘干或热风干燥，确保无任何溶剂或水分残留）。 严禁用棉签等擦拭内电极表面，以免划伤或留下纤维。
12. 测试杯装配：
组装测试杯时，确保电极间距符合标准（通常为1mm或2mm，需精确），电极平行且同心。 严格按照手册要求操作 。
拧紧部件时用力均匀，避免过度用力导致变形或损坏密封件。
确保所有密封件（O型圈）完好、清洁、安装到位，防止油样泄漏。
13. 油样注入：
将恒温好的油样 缓慢、平稳 地注入清洁干燥的测试杯中， 避免产生气泡 。
注入量需确保完全浸没电极，并达到规定液位（如有）。避免注入过满或不足。
注入后，轻轻摇晃或静置测试杯，确保电极间无气泡滞留。 气泡会严重干扰电场分布，导致测量结果错误。
14. 测试杯连接与安装：
将注好油的测试杯 小心、稳固 地安装到恒温浴的支架上。
连接测试线时， 确保主机电源关闭 。连接牢固，避免虚接。
确保测试杯良好接地（如果设计有接地）。
