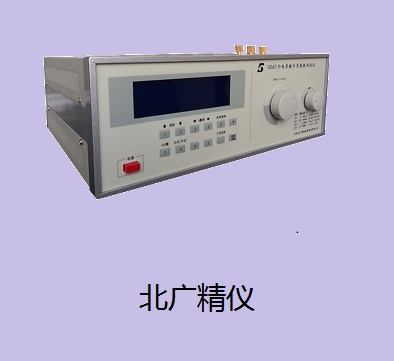

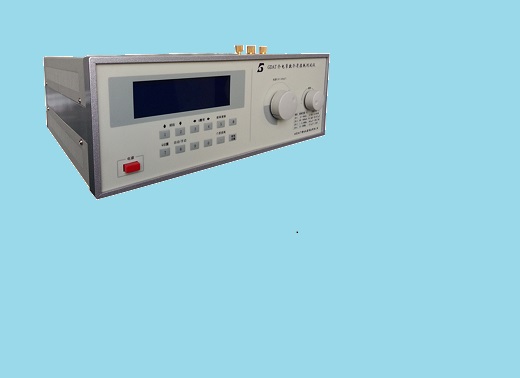

GBT 1409-2006高频介电常数和介质损耗因数测试仪 特点：
双扫描技术 - 测试频率和调谐电容的双扫描、自动调谐搜索功能。
双测试要素输入 - 测试频率及调谐电容值皆可通过数字按键输入。
双数码化调谐 - 数码化频率调谐，数码化电容调谐。
自动化测量技术 -对测试件实施 Q 值、谐振点频率和电容的自动测量。

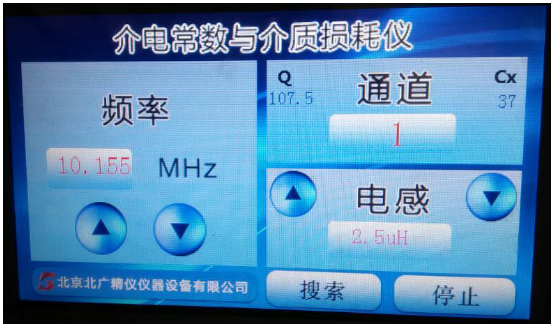

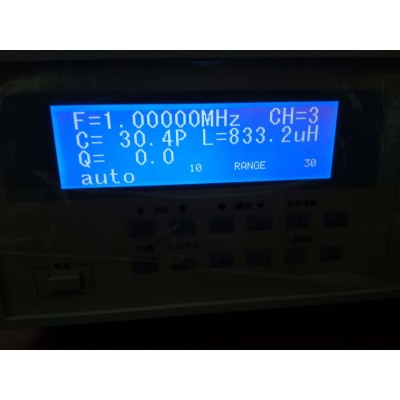

全参数液晶显示 – 数字显示主调电容、电感、 Q 值、信号源频率、谐振指针。
DDS 数字直接合成的信号源 -确保信源的高葆真，频率的高精确、幅度的高稳定。
计算机自动修正技术和测试回路优化 —使测试回路 残余电感减至低，治疗 Q 读数值在不同频率时要加以修正的困惑。
GBT 1409-2006高频介电常数和介质损耗因数测试仪 工作特性
1．Q值测量
a．Q值测量范围：2～1023；
b．Q值量程分档：30、100、300、1000、自动换档或手动换档；
2．电感测量范围
A | C |
14.5nH～8.14H | 4.5nH～140mH |
3．电容测量
A | C | |
直接测量范围 | 1～460p | 1～205p |
主电容调节范围 | 40～500pF | 18～220pF |
准确度 | 150pF以下±1.5pF； 150pF以上±1% | 150pF以下±1.5pF 150pF以上±1% |
注：大于直接测量范围的电容测量见使用方法。
4．信号源频率覆盖范围
A | C | |
频率范围 | 10kHz～60MHz | 0.1～160MHz |
CH1 | 10～99.9999kHz | 0.1～0.999999MHz |
CH2 | 100～999.999kHz | 1～9.99999MHz |
CH3 | 1～9.99999MHz | 10～99.9999MHz |
CH4 | 10～60MHz | 100～160MHz |
频率指示误差 | 3×10-5±1个字 |
5．Q合格指示预置功能：预置范围：5～1000
6．Q表正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c.外型尺寸：（宽×高×深）mm：380×132×280。
使用方法
高频Q表是多用途的阻抗测量仪器，为了提高测量精度，除了使Q表测试回路本身残余参量尽可能地小，使耦合回路的频响尽可能地好之外，还要掌握正确的测试方法和残余参数修正方法。
1．测试注意事项
a．本仪器应水平安放；
b．如果你需要较精确地测量，请接通电源后，预热30分钟；
c．调节主调电容或主调电容数码开关时，当接近谐振点时请缓调；
d．被测件和测试电路接线柱间的接线应尽量短，足够粗，并应接触良好、可靠，以减少因接线的电阻和分布参数所带来的测量误差；
e．被测件不要直接搁在面板顶部，离顶部一公分以上，必要时可用低损耗的绝缘材料如聚苯乙烯等做成的衬垫物衬垫；
f．手不得靠近试件，以免人体感应影响造成测量误差，有屏蔽的试件，屏蔽罩应连接在低电位端的接线柱。
2．高频线圈的Q值测量（基本测量法）
电感：
线圈号 测试频率 Q值 分布电容p 电感值
9 100KHz 98 9.4 25mH
8 400KHz 138 11.4 4.87mH
7 400KHz 202 16 0.99mH
6 1MHz 196 13 252μH
5 2MHz 198 8.7 49.8μH
4 4.5MHz 231 7 10μH
3 12MHz 193 6.9 2.49μH
2 12MHz 229 6.4 0.508μH
1 25MHz，50MHz 233，211 0.9 0.125μH
工频介电常数测试仪参数：
测量范围及误差
本电桥的环境温度为20±5℃，相对湿度为30％－80％条件下，应满足
下列表中的技术指示要求。
在Cn＝100pF R4＝3183.2（W）（即10K/π）时
测量项目 测量范围 测量误差
电容量Cx 40pF--20000pF ±0.5% Cx±2pF
介质损耗tgd 0～1 ±1.5％tgdx±0.0001
在Cn＝100pF R4＝318.3（W）（即1K/π）时
测量项目 测量范围 测量误差
电容量Cx 4pF--2000pF ±0.5% Cx±3pF
介质损耗tgd 0～0.1 ±1.5％tgdx±0.0001
测试注意事项
a．本仪器应水平安放；
b．如果你需要较精确地测量，请接通电源后，预热30分钟；
c．调节主调电容或主调电容数码开关时，当接近谐振点时请缓调；
d．被测件和测试电路接线柱间的接线应尽量短，足够粗，并应接触良好、可靠，以减少因接线的电阻和分布参数所带来的测量误差；
e．被测件不要直接搁在面板顶部，离顶部一公分以上，必要时可用低损耗的绝缘材料如聚苯乙烯等做成的衬垫物衬垫；
f．手不得靠近试件，以免人体感应影响造成测量误差，有屏蔽的试件，屏蔽罩应连接在低电位端的接线柱。
试样上不加电极
表面电导率很低的试样可以不加电极而将试样插人电极系统中测量，在这个电极系统中，试样的一侧或两侧有一个充满空气或液体的间隙。
平板电极或圆柱形电极结构的电容计算公式由表 3给出。
下面两种型式的电极装置特别合适
1 空气填充测微计电极
当试样插人和不插人时，电容都能调节到同一个值 ，不需进行测量系统的电气校正就能测定电容率。电极系统中可包括保护电极.
2 流体排出法
在电容率近似等于试样的电容率，而介质损耗因数可以忽略的一种液体内进行测量，这种测量与试样厚度测量的精度关系不大。当相继采用两种流体时，试样厚度和电极系统的尺寸可以从计算公式中消去
试样为与试验池电极直径相同的圆片，或对测微计电极来说，试样可以比电极小到足以使边缘效应忽略不计 在测微计电极中，为了忽略边缘效应，试样直径约比测微计电极直径小两倍的试样厚度。
试验报告
试验报告中应给出下列相关内容:
绝缘材料的型号名称及种类、供货形式、取样方法、试样的形状及尺寸和取样 日期(并注明试样厚度和试样在与电极接触的表面进行处理的情况);
试样条件处理的方法和处理时间;
电极装置类型，若有加在试样上的电极应注明其类型;
测量仪器;
试验时的温度和相对湿度以及试样的温度;
施加的电压;
施加的频率;
相对电容率ε(平均值);
介质损耗因数 tans(平均值);
试验 日期 ;
相对电容率和介质损耗因数值以及由它们计算得到的值如损耗指数和损耗角，必要时，应给出与温度和频率的关系。
玻璃的损耗
复杂玻璃中的介质损耗主要包括三个部分：电导耗、松弛损耗和结构损耗。哪一种损耗占优势，取决于外界因素温度和电场频率。高频和高温下，电导损耗占优势：在高频下，主要的是由弱联系离子在有限范围内移动造成的松弛损耗：在高频和低温下，主要是结构损耗，其损耗机理目前还不清楚，可能与结构的紧密程度有关。般来说，简单玻璃的损耗是很小的，这是因为简单玻璃中的“分子”接近规则的排列，结构紧密，没有弱联系的松弛离子。在纯玻璃中加人碱金属化物后。介质损耗大大增加，并且随着加人量的增大按指数规律增大。这是因为碱性氧化物进人玻璃的点阵结构后，使离子所在处点阵受到破坏，结构变得松散，离子活动性增大，造成电导损耗和松弛损耗增加。
测量方法的选择：
测量电容率和介质损耗因数的方法可分成两种:零点指示法和谐振法。
1 零点指示法适用于频率不超过50 MHz时的测量。测量电容率和介质损耗因数可用替代法;也就是在接人试样和不接试样两种状态下，调节回路的一个臂使电桥平衡。通常回路采用西林电桥、变压器电桥(也就是互感藕合比例臂电桥)和并联 T型网络。变压器电桥的优点:采用保护电极不需任何外加附件或过多操作，就可采用保护电极;它没有其他网络的缺点。
2 谐振法适用于10 kHz一几百MHz的频率范围内的测量。该方法为替代法测量，常用的是变电抗法。但该方法不适合采用保护电极。
注:典型的电桥和电路示例见附录。附录中所举的例子自然是不全面的，叙述电桥和侧量方法报导见有关文献和该种仪器的原理说明书。
