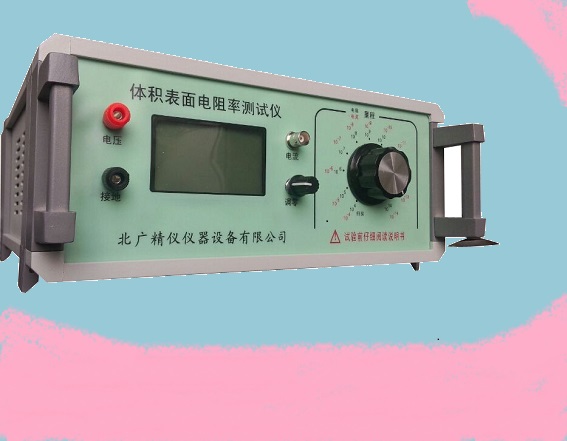

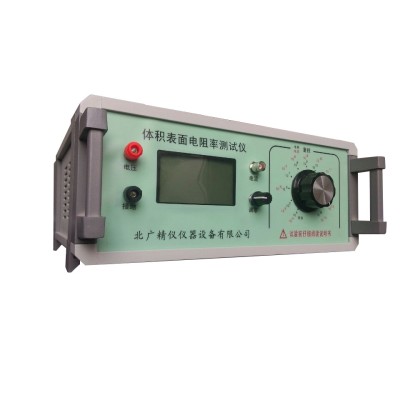

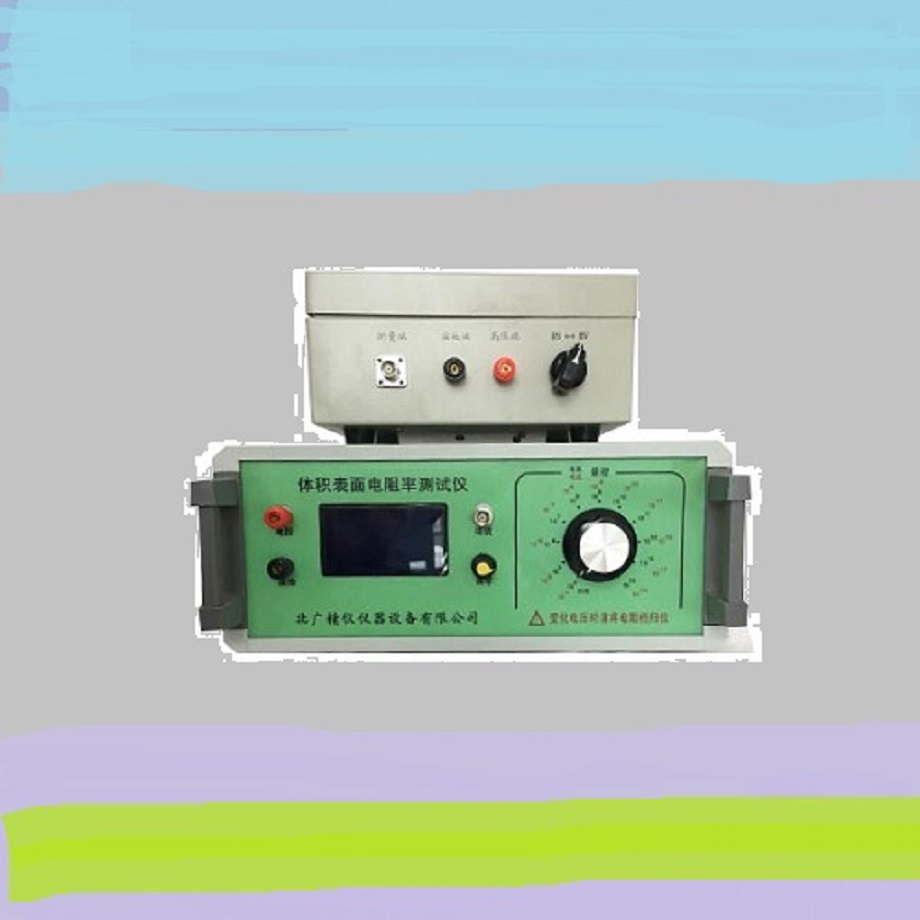

ASTM D257-99绝缘材料的直流电阻或电导试验仪 工作原理
根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。
本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。
ASTM D257-99绝缘材料的直流电阻或电导试验仪 符合标准：
GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法
GB 12014 防静电工作服
GB/T 20991-2007 个体防护装备 鞋的测试方法
GB 4385-1995 防静电鞋、导电鞋技术要求
GB 12158-2006 防止静电事故通用导则
GB 4655-2003 橡胶工业静电安全规程
GB/T 12703.4-2010 纺织品 静电性能的评定 第4部分 电阻率
GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻
GB 13348-2009 液体石油产品静电安全规程
GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法
GB/T 18044-2008 地毯 静电习性评价法 行走试验
GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品 电阻极限范围
GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法
GB/T 22043-2008 服装 防静电性能 通过材料的电阻（垂直电阻）试验方法
GB/T 24249-2009 防静电洁净织物
GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tiles
GB/T 26825-2011 抗静电防腐胶
GB 50515-2010 导（防）静电地面设计规范
GB 50611-2010 电子工程防静电设计规范
GJB 105-1998-Z 电子产品防静电放电控制手册
GJB 3007A-2009 防静电工作区技术要求
GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求
电导和电导率是什么关系：
电导率，物理学概念，指在介质中该量与电场强度之积等于传导电流密度。对于各向同性介质，电导率是标量；对于各向异性介质，电导率是张量。生态学中，电导率是以数字表示的溶液传导电流的能力。单位以西门子每米（S/m）表示。
（1）英文：conductivity(orspecific conductance)
（2）定义：电阻率的倒数为电导率，用希腊字母κ表示（或者γ[1]），κ=1/ρ。除非特别指明，电导率的测量温度是标准温度（ 25 °C ）。
（3）单位：在国际单位制中，电导率的单位称为西门子/米（S/m），其它单位有：MS/m，S/cm，μS/cm。1S/m=1000mS/m=1000000μS/m=10mS/cm=10000μS/cm。
（4）说明：电导率的物理意义是表示物质导电的性能。电导率越大则导电性能越强，反之越小。另外，不少人将电导跟电导率混淆：电导是电阻的倒数，电导率是电阻率的倒数。
参数
01电阻测量范围1×104Ω ～1×1018 Ω
02电流测量范围2×10-4Ａ ～1×10-16Ａ
03显 示 方 式数字液晶显示
04内置测试电压10V 、50V、100V、250、500、1000V（任意切换）
05基本准确度1% (*注)
06使用环境温度：0℃～40℃，相对湿度<80%
07供电形式AC 220V，50HZ，功耗约5W
08仪器尺寸285ｍｍ× 245ｍｍ× 120 mm
09仪器质量约5KG
所有立体图形外面的面积之和叫做它的表面积。如：
1、圆柱体表面积为：S=C底*h + 2πR^2，S=2πR*h + 2πR^2。
（“C底”为底面圆的周长，R为底面圆的半径）
2、棱柱体表面积：S=S侧+ 2*S底
3、圆柱体表面积（“U底”为底面圆的周长，R为底面圆的半径）
S=U底*h + 2πR^2
S=2πR*h + 2πR^2
4、棱锥体表面积（n为棱锥的斜棱条数，即侧面数）
S=n*S侧(三角形) + S底
5、圆锥体表面积
S=S扇 + S底
S=1/2*L(母线)*2πR + πR^2
6、棱台体表面积（n为棱锥的棱条数，即侧面数）
S=n*S侧(梯) + S上底 + S下底
7、圆台体表面积
注：设r为上底半径，R为下底半径，L为圆台母线；虚设a 为小扇形母线，则大扇形母线长为（a+L）
S=S侧(扇环) + S上底 + S下底
S=π(r^2+R^2+rl+Rl)=πr^2+πR^2+πrl+πRl
8、球体表面积：S=4πR^2
二、体积，几何学专业术语，是物件占有多少空间的量。体积的国际单位制是立方米。一件固体物件的体积是一个数值用以形容该物件在三维空间所占有的空间。一维空间物件（如线）及二维空间物件（如正方形）在三维空间中都是零体积的。
下面是各种不同图形体积计算公式：
1、长方体：
（长方体体积=长×宽×高）
2、正方体：
（正方体体积=棱长×棱长×棱长）
3、圆柱（正圆）：
【圆柱（正圆）体积=圆周率×(底半径×底半径)×高】
以上立体图形的体积都可归纳为：
（底面积×高）
4、圆锥（正圆）：
【圆锥（正圆）体积=圆周率×底半径×底半径×高/3】
5、角锥：
【角锥体积=底面积×高/3】
6、球体：
【球体体积=4/3(圆周率×半径的三次方)】
7、棱台：
注：V：体积；S1：上表面积；S2：下表面积；H：高。
扩展资料：
体积计算方法：
体积公式是用于计算体积的公式，即计算各种几何体体积的数学算式。比如：圆柱、棱柱、锥体、台体、球、椭球等。
体积公式：计算各种由平面和曲面所围成。
一般来说一个几何体是由面、交线（面与面相交处）、交点（交线的相交处或是曲面的收敛处）而构成的图形的体积的数学算式
使用条件
①环境温度： 0～40℃
②相对温度：≤70%
③供电电流：交流 220V±10%50Hz
注意事项
仪器使用前请仔细阅读以下内容，否则将造成仪器损坏或电击情况。
1.检查仪器后面板电压量程是否置于10V档，电流电阻量程是否置于104档。
2.接通电源调零，（注意此时主机不得与屏蔽箱线路连接）在“Rx”两端开路的情况下，调零使电流表的显示为0000。然后关机。
3.将待测试样平铺在不保护电极正中央，然后用保护电极压住样品，再插入被保护电极（不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路）。
4.测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边，
5.接好测试线，将测试线将主机与屏蔽箱连接好。量程置于104档，打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压。(比如：GBT 1692-2008 硫化橡胶 绝缘电阻率的测定 标准中注明要求在500V电压进行测定，那么电压就要升到500V)
6.电流电阻量程按钮从低档位逐渐拨高档，每拨一次停留1-2秒观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下，在1min的电化时间后测量电阻，当前的数字乘以档次即是被测电阻。
7.测试完毕先将量程拨至（104）档，然后将测量电压拨至10V档， 后将测试按钮拨到中央位置后关闭电源。然后进行下一次测试。
8.应在“Rx”两端开路时调零，一般一次调零后在测试过程中不需再调零。
9.禁止将“RX”两端短路，以免微电流放大器受大电流冲击。
10.不得在测试过程中不要随意改动测量电压。
11.测量时从低次档逐渐拨往高次档。
12.接通电源后，手指不能触及高压线的金属部分。
13.不得测试过程中不能触摸微电流测试端。
14.在测量高阻时，应采用屏蔽盒将被测物体屏蔽。
15.严禁在试测过程随意改变电压量程及在通电过程中打开主机。
16.严禁电流电阻量程未在104档及电压在10V档，更换试样。
表面 电阻 surface resistance
在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电
极上 可能形 成的极化忽略不计 。
注 1:除 非 另 有 规 定 ，表 面 电 阻 是 在 电 化 一 分 钟 后 测 定
注 2 通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分
表面电阻率 surface resistivity
在绝缘材料的表面层里的直流电场强度与线电流密度之商，即单位面积内的表面电阻。面积的大
小是不重要 的。
注 :表 面 电 阻 率 的 S1单 位 是 Q。实 际 上 有 时 也 用 “欧 每 平 方 单 位 ”来 表 示 。
标准：GB/T 1410-2006《 塑料薄膜电阻率测定仪固体绝缘材料体积电阻率和表面电阻率试验方法》
GB/T 1410-2006本标准规定了固体绝缘材料体积电阻率和表面电阻率的试验方法。这些试验方法包括对固体绝缘材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法
体积电阻和表面电阻的试验都受到下列因素影响:施加电压的大小和时间;电极的性质和尺寸;在
试样处理和测试过程中周 围大气条件 和试 样的温度 、湿度 。
体积电阻 volume resistance
在试样两相对表面上放置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商，不包括沿试样表面的电流，在两电极上可能形成的极化忽略不计
注:除非另有规定，体积电阻是在电化一分钟后测定
体积电阻率：在绝缘材料里面的直流电场强度和稳态电流密度之商，即单位体积内的体积电阻。
注:体积电阻率的SI单位是12 "m。实际上也使用 fE " cm这一单位。
电极 electrodes
电极是具有一定形状 、尺寸和结构的与被测试样相接触的导体。
注:绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商 绝缘电阻取决于试样的表面电阻和体积电阻(见GB/T 10064-2006)
试样
7.1 体积电阻率
为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽 略不计。
在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。
图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。
7.2 表面电阻率
为测定表面电阻率，试样的形状不限，只要允许使用第三电极来抵消体积效应引起的误差即可。推荐使用图2及图3所示的三电极装置。用电极1作为被保护电极，电极3作为保护电极，电极2作为不 保护电极。可直接测量电极1和2之间表面间隙的电阻。这样测得的电阻包括了电极1和2之间的表面电阻和这两个电极间的体积电阻。然而，对于很宽范围的环境条件和材料性能，当电极尺寸合适时， 体积电阻的影响可忽略不计。为此，对于图2和图3所示的装置，电极的间隙宽度g至少应为试样厚度 的2倍，一般说来，1mm为切实可行的 小间隙。被保护电极尺寸d1（或长度l1）应至少为试样厚度h 的10倍，通常至少为25mm。
也可以使用条形电极或具有合适尺寸的其他装置。
注：由于通过试样内层的电流的影响，表面电阻率的计算值与试样和电极的尺寸有很大的关系，因此，为了测定时可进行比较，推荐使用与图2所示的电极装置的尺寸相一致的试样，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm
