塑料介电强度试验仪-陶瓷材料击穿电压试验仪

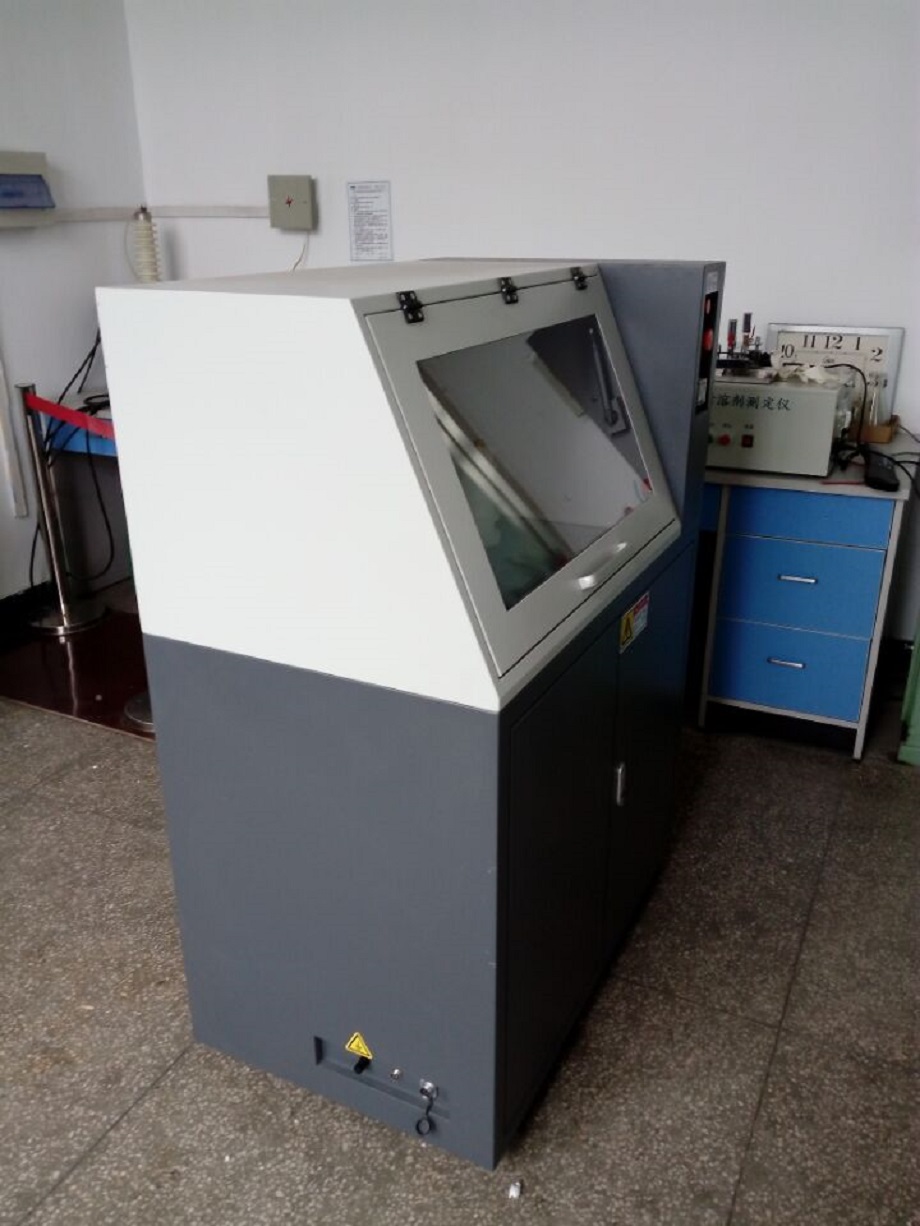

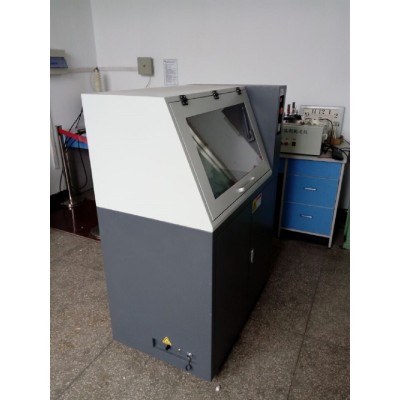

塑料介电强度试验仪-陶瓷材料击穿电压试验仪  计算机系统及软件包:

        试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统。

本仪器采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

2、可对试验数据进行编辑修改，灵活适用；

3、试验条件及测试结果等数据可自动存储；

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定；

6、试验结果数据可导入EXECL,WORD文档编辑；

7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

塑料介电强度试验仪-陶瓷材料击穿电压试验仪 电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。

注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

技术参数

01、相关型号：BDJC-10KV、BDJC-30KV、BDJC-50KV、BDJC-100KV

01、输入电压： 交流220 V

02、输出电压： 交流 0--50 KV  直流0—70 KV

03、电器容量： 5KVA

04、高压分级： 0--5KV； 0-10KV；0-20KV

05、升压速率： 100V/S  200V/S  500V/S  1000V/S 2500V/S 3000V/S

06、试验方式：直流试验：1、击穿试验 2、梯度升压  3、耐压试验

           交流试验：1、击穿试验  2、梯度升压  3、耐压试验

07、击穿判停方式：1、电压判停 2、电流判停

08、电压试验精度： ≤ 1％

09、电极规格： ￠25mm 两个   ￠75mm一个

10、主机尺寸：长宽高-800*800*1450（MM）

电气强度 electric strength

在规定的试验条件下，击穿电压与施加电压的两电极之间距离的商。

注：除非另有规定，应按本部分5.4规定测定两试验电极之间的距离。

试验方式

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

常规型号：

BDJC-10KV（1万伏）一般厚度为1-3mm

BDJC-30KV（3万伏）推荐可测厚度2-3mm

BDJC-50KV（5万伏）推荐可测厚度为2-3mm

BDJC-100KV（10万伏）推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 推荐可测厚度为1-6mm

产品特点：

1、采用智能集成电路进行匀速升压。

2、支持短时间内短路试验要求。

3、电压试验精度： ≤ 1％。

4、试验电压连续可调： 0--50KV。

5、电流可采集到mA级。

6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。

7、电源：220V±10%的单相交流电压和50Hz±1%的频率。

8、电流电压稳定度: 外界电源电压波动10%时

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

主要配置：

1、试验主机一台              5万伏高压发生器一台

2、电磁自动放电装置一套。     电压击穿计算机测控软件一套

3、全自动微电脑电压调压装置一套(串口方式)

4、试验电极规格(紫铜)         计算机一套(专用抗强干扰计算机)

5、试验用油盒一只：材质为有机玻璃     国家一级计量鉴定质检份

6、产品使用说明书一份            合格证一份

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

闪络 flashover

试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。

适用材料：

主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。软件系统操作方便，性能稳定，安全可靠。

基本功能：

   电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

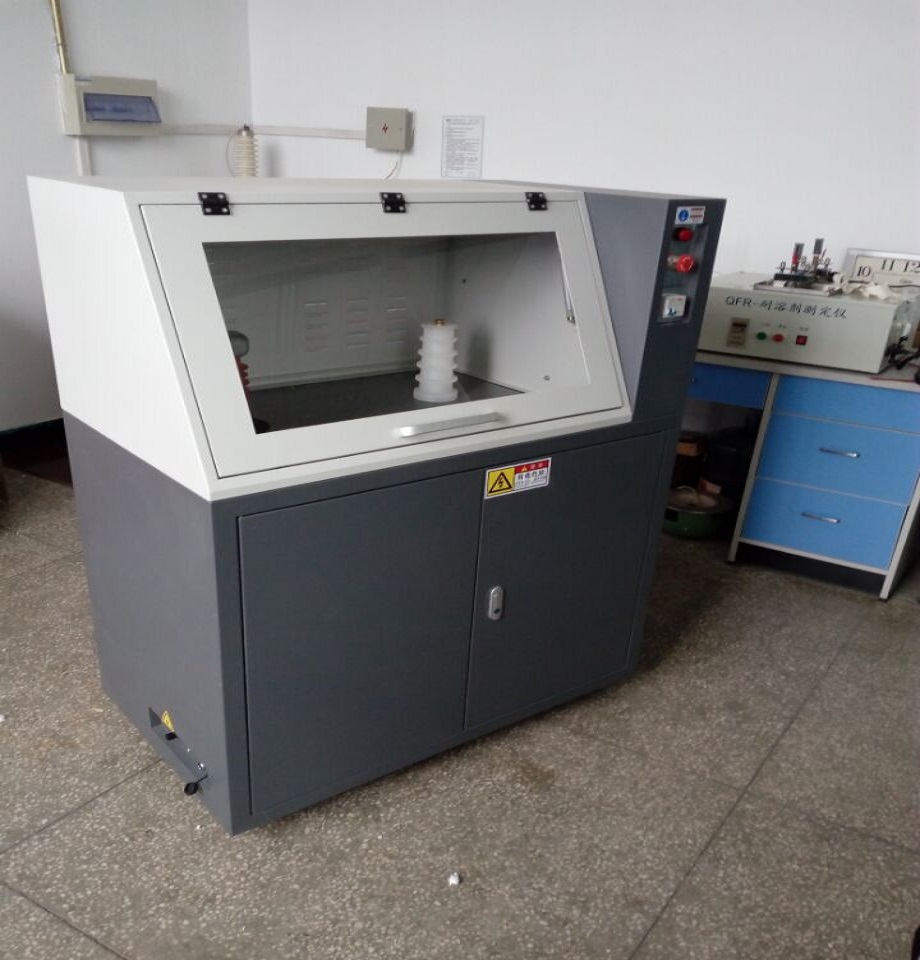

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的 近距离大于270mm，50KV测试设备高压电极距离试验箱壁的 近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的 近距离时安全距离，试验时即使人接触箱壁也不会有危险。

5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

7、本公司保留对设备改进的权利，并不另行通知用户。

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。

试验软件：

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

使用说明

试验单位：对材料进行试验检测的单位名称。

送试单位：送材料检测的单位名称 。

试验方式：选择进行“交流试验”或“直流试验”。

试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。

试验人员：输入检测人员姓名。

试验温度：输入试验温度。

试验湿度：输入试验湿度。

设备型号：显示机器型号，此处不可变。

执行标准：选择所使用的标准。

试验介质：选择试验介质，或可以自己编辑写入。

电极形状：输入电极形状。

电极尺寸：输入电极尺寸。

使用量程：选择使用量程，分为10KV   20kV  50kv

峰降电压：用于判断材料是否击穿，必须输入项。一般为0.1

初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。

升压速度：选择升压的速度，控制在试验过程中升压的快慢。

梯度电压：用于梯度耐压试验，设置每次升压的梯度值。

梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间。

终止电压：设置在试验过程中电压的上限值。

试样制备：设置试样的制备信息。

材料名称：设置试验材料的名称。

试验时间：选择试验时期，或写入试验日期和时间。

报告编号：设置报告编号信息。
