ASTM D149电压击穿/介电强度/耐压试验仪 试验方法
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
3、绝缘试样空气中阶梯击穿或耐压试验
4、绝缘试样浸油中阶梯击穿或耐压试验
注：根据用户要求，可定制其他试验方式
ASTM D149电压击穿/介电强度/耐压试验仪 击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。
对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。
对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。
介电系数，是一个在电的位移和电场强度之间存在的比例常量。这一个常量在自由的空间（一个真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介电系数可能差别很大，经常远大于真空中的数值，其符号是eo。 在工程应用中，介电系数时常在以相对介电系数的形式被表达，而不是 值。如果eo表现自由空间（是，8.85×10的-12次方F/m）的介电系数，而且e是在材料中的介电系数，则这个材料的相对介电系数（也叫介电常数）由下式给出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物质的介电常数超过1。这些物质通常被称为绝缘体材料，或是绝缘体。普遍使用的绝缘体包括玻璃，纸，云母，各种不同的陶瓷，聚乙烯和特定的金属氧化物。绝缘体被用于交流电（AC），声音电波（AF）和无线电电波（射频）的电容器和输电线路。
测试介电强度的仪器信息
介电击穿强度试验仪 满足GB1408.1-2006 要求，主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用单片机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印 的一种测试仪器。
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
产品特点：
1、采用智能集成电路进行匀速升压。
2、支持短时间内短路试验要求。
3、电压试验精度： ≤ 1％。
4、试验电压连续可调： 0--50KV。
5、电流可采集到mA级。
6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。
7、电源：220V±10%的单相交流电压和50Hz±1%的频率。
8、电流电压稳定度: 外界电源电压波动10%时
电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。
在物理学中，术语电气强度具有以下含义：
绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。
对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。
材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。
技术指标
1、输入电压AC220V50Hz
2、输出电压AC：0～20kV；DC：0～20kV
3、输出功率2kVA
4、测量范围AC～20kV；DC～20kV
5、测量误差≤2％
6、升压速率1kV/s～5kV/s
7、耐压时间0～6H
8、漏电流1～30mA可由计算机软件自由进行设定
9、电源交流220V±10%的单相交流电压和50Hz±1%的频率
10、试验环境温度：15～30℃，相对湿度：0～85%能够稳定运行。
11、外形尺寸长×宽×高：800mm×800mm×1450mm
12、设备自重100Kg
击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。
在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。
主要配置:
1、主机一台
2、试验电极：
（1）试验用薄膜电极 ￠25mm两个，￠75mm一个
（2）漆包线电极两个
（3）管用电极两个
3、试验用油盒两只
4、放电棒一只
5、试验用软件一套
6、计算机一套
7、打印机一台
击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
主要技术要求：
1、设备输入电压： 交流 100KV (普通试验室电源均可兼容)；
2、试验电压方式： 交流 0--100 KV；
直流 0--100 KV；
3、电器容量：10KVA；
4、试验方法：0-100KV全量程可调(采用高精度电压采样器件)；
5、击穿及耐压试验升压速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S(此项满足 标准里面极快速升压试验要求)；
6、试验方式：
直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
交流试验：1、匀速升压 2、阶梯升压 3、耐压试验
注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。
7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。
8、漏电电流选择：1—100 mA可由计算机软件自由进行设定。
9、本仪器采用无触点原件匀速调压方式(淘汰产品中机械传动升压方式)。
10、支持短时间内短路试验要求。
11、一次试验可以做5个试样。
12、电压测量误差： ≤2％。
13、试验电压连续可调：0-100 KV
14、耐压时间设定：0-6小时(可通过软件连续设定)。
15、主机尺寸：1500mm*1200mm*1600mm（长宽高）。
16、主机重量：约200KG。
17、九级安全防护措施：
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护
(7)试验结束放电保护
(8)独立保护接地
(9)试验完成后电磁放电

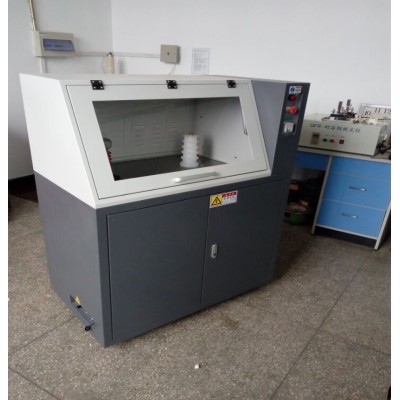

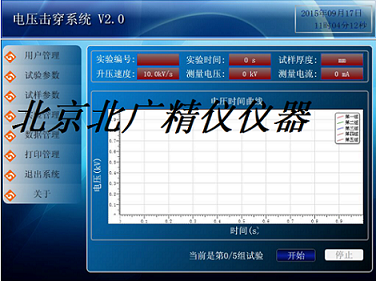

软件使用说明：
1、试验单位：对材料进行试验检测的单位名称；
2、送试单位：送材料检测的单位名称；
3、试验方式：选择进行“交流试验”或“直流试验”；
4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；
5、试验人员：输入检测人员姓名；
6、试验温度：输入试验温度；
7、试验湿度：输入试验湿度；
8、设备型号：显示机器型号，此处不可变；
9、执行标准：选择所使用的标准；
10、试验介质：选择试验介质，或可以自己编辑写入；
11、电极形状：输入电极形状；
12、电极尺寸：输入电极尺寸；
13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；
14、峰降电压：用于判断材料是否击穿，必须输入项；
15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；
16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；
17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；
18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；
19、终止电压：设置在试验过程中电压的上限值；
20、试样制备：设置试样的制备信息；
21、材料名称：设置试验材料的名称；
22、试验时间：选择试验时期，或写入试验日期和时间；
23、报告编号：设置报告编号信息；
24、试样编号：设置试样编号信息，试验样品的规格编码及编号；
25、试样形状：设置试样形状；
26、试样尺寸：输入试样的尺寸；
27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；
28、应 用：确认此界面所做设置；
29、退 出：返回主界面，设置无效；
电极和试样
金属电极应始终保持光滑、清洁和无缺陷。
注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。
接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。
注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。
结构原理及性能特点：
1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；
2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；
3、高压变压器主要产生试样所需的直流电压；
4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；
5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；
6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。
闪络 flashover
试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。
注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。
“试验数据”部分，实时显示试验数据结果。可随时点击“结束试验”，结束试验。
完成试验任务后，会显示“是否保留试验数据”，如果点击“是”，将试验结果插入数据列表中。此时试验编号会自动+1，可继续进行试验，如果改变设置，返回到第二步。一个文件 多可保存五组试验数据。

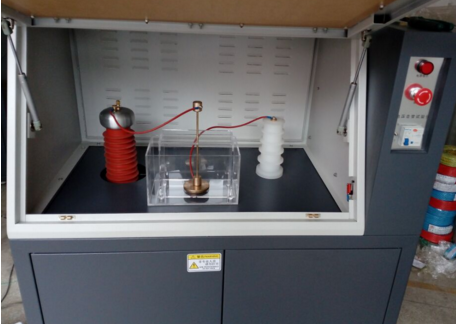

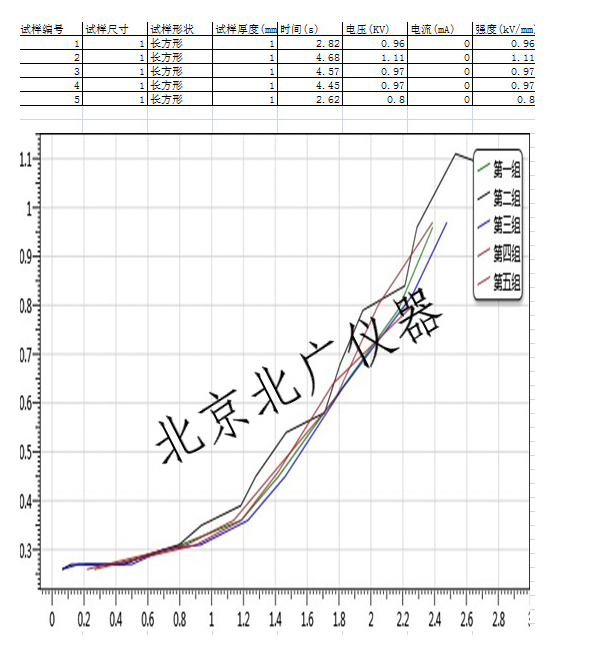

第五步：曲线对比
完成试验后，可以通过勾选试验序号选择曲线。然后点击主界面的“显示曲线”按钮，对任意条数曲线进行对比。
第六步：曲线导出
可点击主界面的“结果导入Excel”按钮，将试验数据结果导入Execl文件。
第七步：打印报告
试验完成后，可点击工具栏“打印报告”按钮，打印报告。
满足标准：
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、GB/T3333 电缆纸工频电压击穿试验方法
5、HG/T 3330绝缘漆漆膜击穿强度测定法
6、GB12656 电容器纸工频电压击穿试验方法
7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》
试验环境：
⑴常态试验环境：
温度为20±5℃，相对湿度为65±5%。
⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。
