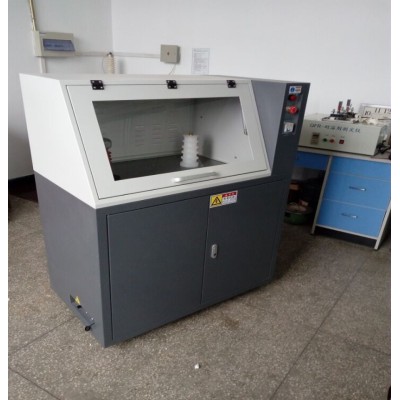

电容器纸电气强度试验仪

电容器纸电气强度试验仪  气体电介质击穿

在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.

电容器纸电气强度试验仪  技术规格：

- 输出电压： 交流 0-50KV，直流 0-50KV

- 采用高精度电压采样器件；

- 试验方式：  直流试验： 击穿试验、梯度升压、耐压试验；

直流试验： 击穿试验、梯度升压、耐压试验；

- 升压方式：需满足标准要求：快速试验，20S逐级升压，慢速升压，60S逐级升压等；

- 升压速率：100-3000V/S标准要求范围内可设置；

- 电器容量： 5KVA；

- 电压试验精度：≤1%；

- 外接电源：220V；

- 仪器电路设有超压、过流、短路、漏电保护等；

- 实时曲线显示、支持数据导出、试验方法选择等；

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

适用范围：

   主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

   由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内领先地位（国内 能达到此功能的厂家），使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。

本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。

试验方法

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

介电系数，是一个在电的位移和电场强度之间存在的比例常量。这一个常量在自由的空间（一个真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介电系数可能差别很大，经常远大于真空中的数值，其符号是eo。 在工程应用中，介电系数时常在以相对介电系数的形式被表达，而不是 值。如果eo表现自由空间（是，8.85×10的-12次方F/m）的介电系数，而且e是在材料中的介电系数，则这个材料的相对介电系数（也叫介电常数）由下式给出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物质的介电常数超过1。这些物质通常被称为绝缘体材料，或是绝缘体。普遍使用的绝缘体包括玻璃，纸，云母，各种不同的陶瓷，聚乙烯和特定的金属氧化物。绝缘体被用于交流电（AC），声音电波（AF）和无线电电波（射频）的电容器和输电线路。

测试介电强度的仪器信息

介电击穿强度试验仪 满足GB1408.1-2006 要求，主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用单片机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印 的一种测试仪器。

保护功能：

具有完善的安全防护措施：

电路保护控制：跳闸后电压自动回零

a、超压保护

b、试验过流保护

c、试验短路保护

d、安全试验门保护

e、软件误操作保护

f、零电压复位保护

g、试验漏电保护

h、独立接地保护

i、试验结束放电保护

j、设备故障报警保护

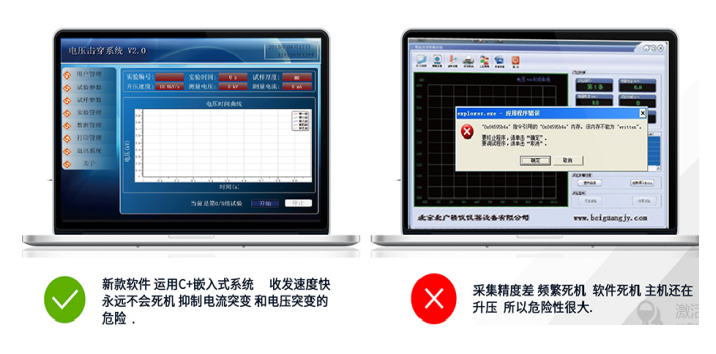

计算机系统及软件包：
1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统。
2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验。

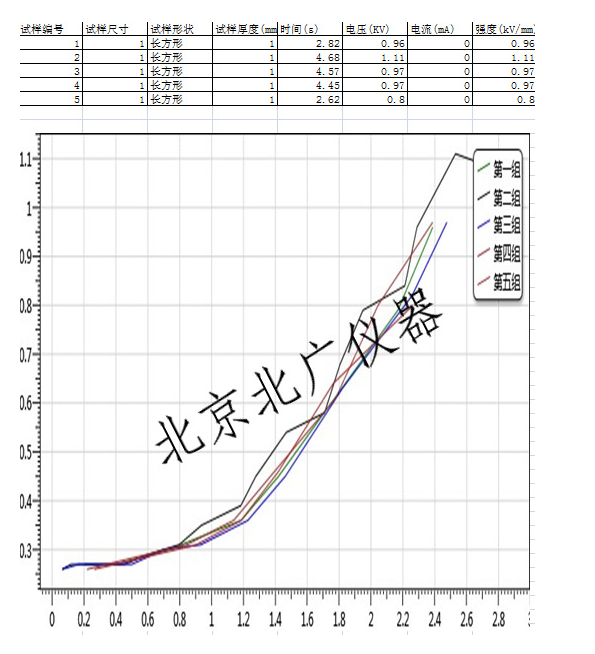

3、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
4、可对试验数据进行编辑修改，灵活适用；

5、试验条件及测试结果等数据可自动存储；
6、试验报告格式灵活可变，适用于不同用户的不同需求；
7、可对一组试验中曲线数据的有效与否进行人为选定；
8、试验结果数据可导入EXECL,WORD文档编辑；
9、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
10、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
11、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

试验准备和环境：

1．试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

⒉ 媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

⒊试验环境：

⑴常态试验环境：

温度为20±5℃，相对湿度为65±5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。

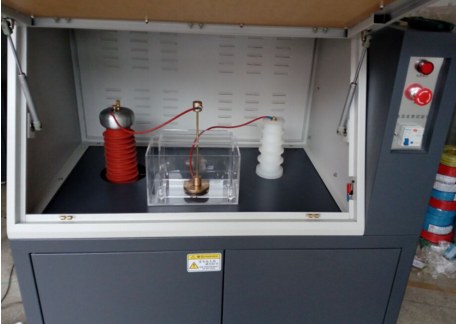

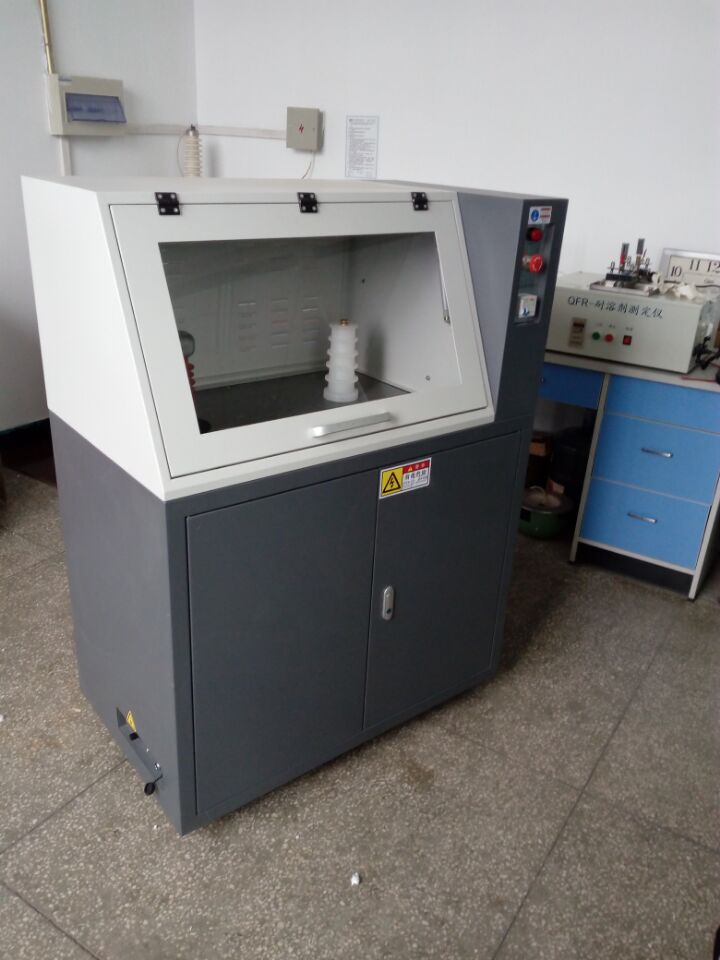

整机组成：

升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）

绝缘介电强度试验与绝缘电阻测试

绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。

绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。

事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。

绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。

标准配置：

01、主机一台

02、试验装置一套

03、控制系统一套

04、数据采集系统一套

05、试验用电极 ￠25mm两个，￠75mm一个

06、试验油箱一套

07、放电棒一支

08、试验用软件一套

09、品牌计算机一套

10、打印机一台

11、使用说明书一份

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

品质保证：

一年保修，终身维护！

设备维修服务：

我公司产品自用户现场调试验收合格后 1 年内免费保修，终身维护。在1 年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。
