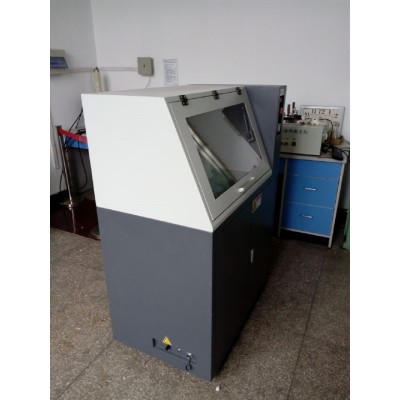

绝缘漆耐电压强度试验机，介电强度试验仪，50KV电气强度试验机 应用范围
主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
绝缘漆耐电压强度试验机，介电强度试验仪，50KV电气强度试验机 试验方式：
1、绝缘试样空气中击穿、耐压试验或阶梯试验；
2、绝缘试样浸油中击穿、耐压试验或阶梯试验；
注：根据用户要求，可定制其他试验方式。
电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。
在物理学中，术语电气强度具有以下含义：
绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。
对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。
材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。
影响表观电气强度的因素：
随着样品厚度的增加而降低。（见下面的“缺陷”）
随着工作温度的升高而降低。
它随着频率的增加而降低。
对于气体（例如氮气，六氟化硫），通常随着湿度的增加而降低。
对于空气，介电强度随着 湿度的增加而略有增加，但随着相对湿度的增加而减小
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。
在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。
不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。
击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
安全保护功能：

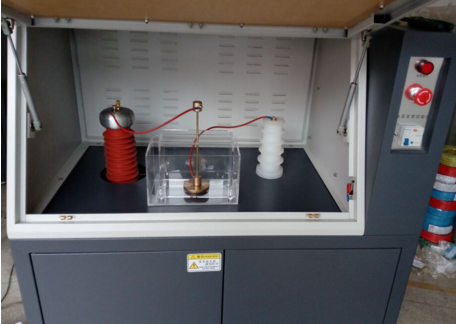

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的 近距离大于270mm，50KV测试设备高压电极距离试验箱壁的 近距离大于250mm，试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。
4、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
5、试验放电装置，电磁铁自动放电放置。
击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。
对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。
对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。
你所说的“油击穿电压”的油都是绝缘油，尽管是绝缘油那也是有极限的（什么都没有 的），所以说“油击穿电压”就是油被击穿了时的电压值，一般这个值的得出是要用专用的设备来对有做实验：有一油杯，里面盛着要做实验的油，油杯内有一对电极（2个小圆饼型的），对电极逐渐加电压，直至油被击穿，实验三次，取平均值，既得“油击穿电压”！一般都在几万伏。
主要配置:
1、主机一台
2、试验电极：
（1）试验用薄膜电极 ￠25mm两个，￠75mm一个
（2）漆包线电极两个
（3）管用电极两个
3、试验用油盒两只
4、放电棒一只
5、试验用软件一套
6、计算机一套
7、打印机一台
介电强度和击穿电压的区别：
介电强度：是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的大电压,单位是：KV/mm或MV/m,. 介电强度越大, 它作为绝缘体的质量越好.介电强度也可称为电气强度。
击穿电压：是一种材料作为绝缘体时所能承受的 大电压值，也就是击穿破坏时的 大电压值，单位是：KV
如何选择合适量程的电压击穿试验仪：
在材料的标准要求里或者测试报告中，对材料的耐压等级通常用介电强度来表示，即KV/mm,击穿电压和介电强度的关系可以用如下公式表示：
击穿电压值（KV）
介电强度（KV/mm）=------------------------------------------
试样厚度（mm）
由如上公式可以得出结论,选择多大量程的测试仪器,取决于试样的厚度,即:
击穿电压值(KV)=介电强度(KV/mm)* 试样厚度（mm）
由此公式所得出的击穿电压值是按照试样厚度测试时的有效电压值，所以得出击穿电压值后，在此电压值得基础上适当加宽些量程范围比较合理，建议计算出击穿电压值后增加10KV—20KV
基本功能：

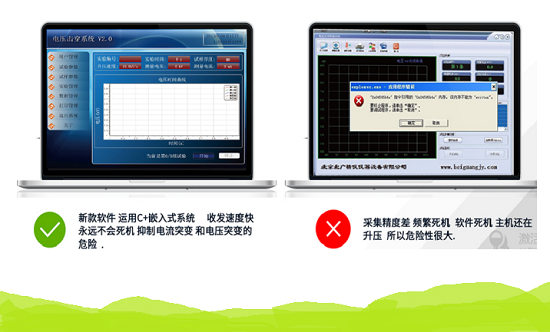

电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
变压器绝缘油的击穿电压不合格原因有：绝缘油品质出现劣化、水分过大潮湿、杂质过多和温度变化大等。绝缘油的主要功能是冷却和绝缘，还具有消灭电路切断时产生的电弧的作用。
电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。
常规型号：
BDJC-10KV（1万伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜
BDJC-30KV（3万伏）主要适用于橡胶，绝缘漆漆膜，聚氨酯，硫化橡胶等
BDJC-50KV（5万伏）主要用于电缆纸，电容器纸，云母，陶瓷
BDJC-100KV（10万伏）适用于玻璃，层压材料，橡胶，树脂
BDJC-150KV（15万伏） 适用于塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料
使用时的注意事项
1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。
2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。
3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。
4、设备安放要平稳，安放的地面要坚固。 好是水泥地面以免产生共振。
5、该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。
6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。
7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。
8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。
9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。
10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。
11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。
12、不要在设备运行时插拔设备的电源插头。
电击穿安全说明：
1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。20KV测试设备高压电极距离试验箱壁的 近距离时安全距离，试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护等。
击穿场强
在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要 大的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量。
产品特点
1、运行于WIN XP/WIN7/WIN8系统下的独立安装软件，界面友好，操作简单
2、实验显示曲线，数据自动储存，自动查找
3、多种用途可以进行交、直流试验试验准确、可靠、安全
4、计算机控制试验过程，自动判断停止，自动复位
5、超压、过流、短路、漏电、误操作等多种保护
固体电介质击穿
导致击穿的 低临界电压称为击穿电压.均匀电场中,击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强,又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中,击穿电压与击穿处介质厚度之比称为平均击穿场强,它低于均匀电场中固体介质的介电强度.固体介质击穿后,由于有巨大电流通过,介质中会出现熔化或烧焦的通道,或出现裂纹.脆性介质击穿时,常发生材料的碎裂,可据此破碎非金属矿石.
固体电介质击穿有3种形式 :电击穿,热击穿和电化学击穿.
电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下,电介质内部热量积累,温度过高而导致失去绝缘能力.电化学击穿是在电场,温度等因素作用下,电介质发生缓慢的化学变化,性能逐渐劣化, 终丧失绝缘能力.固体电介质的化学变化通常使其电导增加 , 这会使介质的温度上升,因而电化学击穿的 终形式是热击穿.温度和电压作用时间对电击穿的影响小,对热击穿和电化学击穿的影响大;电场局部不均匀性对热击穿的影响小,对其他两种影响大.
设备安全保护功能：
◆ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的 近距离大于370mm，50KV测试设备高压电极距离试验箱壁的 近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.（注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害）。
◆ 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
◆ 六级高压安全断电控制：①总电源开关②高压断电开关（钥匙开关）③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关
关于仪器返厂维修：1、维修维护全面 ：设备损坏后，使用者往往对设备损坏情况描述不清、不全面，经常会出现技术人员到达现场之后，发现工具不全或者零配件需要更换却没有提前准备零配件，常常会造成被动或者维修迟缓的局面，耽误客户使用。设备返厂维修，厂内零配件及工具齐全，技术人员在维修设备同时，按照公司要求会利用厂内设施为返厂的设备做系统的维护，将一些细微的毛病及早解决。2、响应速度快 ：设备损坏后，我们即使以 快的速度为您安排相关的技术人员出差，也要走流程等待技术部门安排具体的人员出差，往往需要一定时间。有时因为技术人员连续出差，耽搁在某地，偶尔还会耽误与客户提前约定好的时间。 现在物流快递行业发达，全国各地运输都很快捷方便，返厂维修往往能更省事省力。
