20Hz-2MHz电容器LCR分析仪
20Hz-2MHz电容器LCR分析仪
阻抗分析仪正是用于测量这种复阻抗特性曲线的专业仪器。它能够在不同的频率范围内扫描并显示阻抗的变化情况，从而帮助工程师深入了解元件、电路或材料的电气特性。阻抗分析仪在电子和材料测试中有广泛的应用，包括电子学、电信、电力系统、航空航天以及汽车等多个行业。同时，它与LCR表等测量工具相比，具有更高的测量精度和更全面的信息展示能力。
频率范围：LCR表一般仅适用于较低频率的测量，而阻抗分析仪则能覆盖非常宽的频率范围。
自动平衡电桥设计在宽阻抗范围和次宽频率范围内提供了出色的准确性。它能够测量从毫欧到100兆欧的阻抗，扫描频率从几赫兹到110兆赫兹。然而，当频率超过100千赫兹时，其阻抗范围会逐渐变窄。
IV型分析仪同样具有相当的精确度，但测量范围较小。它们可以测量100毫欧到5兆欧的阻抗，扫描频率从40赫兹到100兆赫兹。
RF-IV型分析仪则具有更广泛的测量范围，能够测量从100毫欧到100,000兆欧的阻抗，扫描频率从1兆赫兹到3吉赫兹。
透射反射技术分析仪提供了 广泛的频率范围，从5赫兹到110吉赫兹。但请注意，其精度仅限于50-75欧姆的阻抗范围。
温度：
电阻器、电感器和电容器大多与温度相关，其温度系数对阻抗行为至关重要。为确保准确测量，应在稳定的温度环境下进行， 佳选择是受控的实验室条件。若需现场工作，应尽量避开温度急剧变化的环境。
湿度：
高湿度可能导致冷凝，进而影响元件和电路的电气性能。因此，使用除湿机等设备确保低湿度环境至关重要。
电磁干扰：
阻抗测量易受电磁干扰影响，特别是在涉及半导体或高频应用的敏感设备中。为确保测量准确性，应在屏蔽环境中进行，以隔绝外部电磁场的影响。
阻抗分析仪在多个领域都有广泛应用。在电子电路设计与研发领域，工程师利用它测试电容、电感、电阻等元器件的性能参数，判断其是否符合设计要求，优化电路设计；在材料科学领域，可用于测量材料的介电常数、磁导率等电学和磁学特性，帮助研究人员了解材料的电学性能，开发新型电子材料；在生物医学工程领域，能通过测量生物组织的阻抗特性，辅助疾病诊断，如利用人体组织在健康和患病状态下阻抗的差异，实现早期疾病筛查；在电池研究中，阻抗分析仪可以评估电池的内阻、充放电性能等，为电池的研发和质量控制提供重要依据。
图形化工具在数据分析中的优势
图形化工具，比如频率响应图、Nyquist图、Bode图等，能够将复杂的阻抗数据可视化为直观的图形，便于用户分析和解释。这些图形可
以显示系统的阻抗响应，帮助用户理解系统的动态特性，比如电阻、电容和电感是如何随频率变化而变化的。
典型应用场景:
在材料科学中，Nyquist图可以清晰展示材料的阻抗谱随频率变化的特征，区分材料中的不同阻抗机制。在生物医学领域，Bode图能够揭
示生物组织电特性的频率依赖性，从而分析组织在不同频率下的阻抗响应。
图形化分析的典型应用场景
案例:
利用Nyquist图对不同细胞类型的电特性进行分析。首先，收集了不同细胞在相同测试条件下的阻抗数据，然后使用图形化软件绘制
Nyquist图。
图形化分析步骤:
1.使用阻抗分析仪获取样本在不同频率下的阻抗数据。
2.导入数据至图形化分析软件。
3.绘制Nyquist图，观察不同细胞类型在图中的分布情况。
结果分析:
通过Nyquist图可以观察到不同细胞类型具有不同的阻抗半圆弧，反映出它们在不同频率下的电特性。图形化分析使得生物电特性的差异
一目了然，辅助研究人员对细胞类型进行分类和电特性研究。
以上就是关于测试条件的精确设置与数据分析的图形化方法的深入探讨。在实际操作中，合理设置测试条件并结合图形化工具进行数据分
析，可以大幅提升测试的效率和准确度，助力科研和工程实践中的问题解决。
锁相放大器在阻抗测量中的应用
在阻抗分析仪中，锁相放大器通常被用于测量在特定频率下的阻抗值。由于其高灵敏度的特点，锁相放大器特别适合于生物医学、材料科
学和微电子学中的阻抗分析。
当分析微弱的生物电信号或者是在低电导率材料的阻抗特性时，锁相放大器可以提供准确而可靠的测量结果。
材料阻抗特性的研究
在材料科学领域，阻抗分析仪用于研究材料的电化学性质，特别是导电材料、半导体材料和电解质材料。通过测量材料在不同频率下的阻
抗特性，研究人员可以推断材料内部的电荷传输机制、载流子浓度和迁移率等关键参数。
例如，在研究介电材料时，阻抗分析仪可以提供关于材料的损耗因子、介电常数和介电损耗的信息，这些是评估材料在高频应用中性能的
重要指标。而这些信息对于设计高频电子电路和电磁屏蔽材料至关重要。
主要参数：
准确度： Cx:±（读数×0.5%+0.5pF）；tgδ:±（读数×0.5%+0.00005）；
电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
*分辨率： 高0.001pF，4位有效数字；
*介电常数ε测试范围：0-200；
*介电常数ε准确度：0.5%
*介质损耗tgδ测试范围：不限，
*介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
试验电流范围：5μA～5A；
*内施高压：设定电压范围：0.5～10kV ；
大输出电流：200mA；
*升降压方式：电压随意设置。比如5123V。
试验频率： 40-70Hz单频随意设置。比如48.7Hz.
频率精度：±0.01Hz
外施高压：接线时 大试验电流5A，工频或变频40-70Hz
测量时间：约30s，与测量方式有关；
高压电极直径与表面积：￠98mm(75.43cm2)
测量电极直径与表面积： ￠50 mm(19.63cm2)

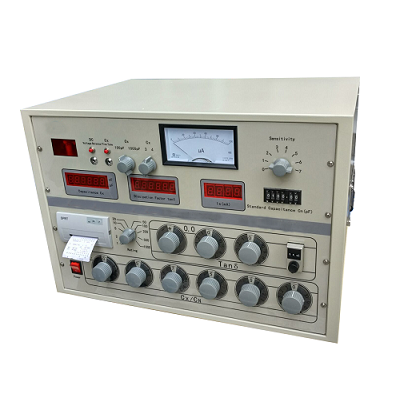

陶瓷介质损耗角正切及介电常数测试仪：它由稳压电源、高频信号发生器、定位电压表CBl、Q值电压表CB2、宽频低阻分压器以及标准可调电容器等组成(图2)。工作原理如下：高频信导发生器的输出信号，通过低阻抗耦合线圈将信号馈送至宽频低阻抗分压器。输出信号幅度的调节是通过控制振荡器的帘栅极电压来实现。当调节定位电压表CBl指在定位线上时，Ri两端得到约l0mV的电压(Vi)。当Vi调节在一定数值(10mV)后，可以使测量Vc的电压表CB2直接以Q值刻度，即可直接的读出Q值，而不必计算。另外，电路中采用宽频低阻分压器的原因是：如果直接测量Vi必须增加大量电子组件才能测量出高频低电压信号，成本较高。若使用宽频低阻分压器后则可用普通电压表达到同样的目的。
注意事项
(1) 电压或频率的剧烈波动常使电桥不能达到良好的平衡，所以测定时，电压和频率要求稳定，电压变动不得大于1%，频率变动不得大于0.5%。
(2) 电极与试样的接触情况，对tgδ的测试结果有很大影响，因此涂银导电层电极要求接触良好、均匀，而厚度合适。
(3) 试样吸湿后，测得的tgδ值增大，影响测量精度，应当严格避免试样吸潮。
(4) 在测量过程中，注意随时电桥本体屏蔽的情况，当电桥真正达到平衡，“本体－屏蔽”开关置于任何一边时，检查计光带均应 小，而无大变化。
电源检查
（1） 供电电压范围：100 ～ 120 Vac 或 198 ～ 242 Vac 。与后面板电源设置有关。
（2） 供电频率范围：47 ～ 63 Hz。
（3） 供电功率范围：不小于 80 VA。
（4） 电源输入相线 L、零线 N 、地线 E 应与本仪器电源插头相同。
（5） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
环境
（1） 请不要在多尘、多震动、 日光直射、有腐蚀气体下使用。
（2） 仪器正常工作时应在温度为 0℃~40℃ , 相对湿度≤75%环境下，因此请尽量在此条件下使 用仪器， 以保证测量的准确度。
（3） 本测试仪器后面板装有散热装置以避免内部温度上升，为了确保通风良好，切勿阻塞左右通 风孔，以使本仪器维持准确度。
（4） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
（5） 仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为 5℃~40℃ , 相对湿度 不大于 85%RH 的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。
（6） 仪器特别是连接被测件的测试导线应远离强电磁场，以免对测量产生干扰。
仪器的其他特性
（1） 功耗：消耗功率≤80VA。
（2） 外形尺寸（W*H*D）：400mm* 132mm*385mm；
（3） 重量：约 13kg；
通道号码
高亮显示为当前激活的通道。点测模式中同时可存在 8 个通道，每个通道可以设置不同的测量条件 （频率、 电平、偏置等） 以及测量参数。可以通过点击通道号码按钮来切换通道。
测量条件
区域内显示了当前通道的测量条件，包括测量频率、测量速度、测量电平、交流量程、直流偏置、 平均次数。这些变量可以在“测量设置 ”菜单中进行更改。点击该区域内的控件，菜单区域会打开“测 量设置 ”菜单并自动导向被点击的变量。
交直流监控
显示了当前测量的交流/直流的电流与电压监控数值。该监控模式可在“测量设置 ”菜单中进行变换， 点击该区域，菜单区域会打开“测量设置 ”菜单。
菜单名
显示了当前菜单的名称，显示在菜单顶部。
菜单
显示了当前被打开的菜单。菜单中包含了不同类型的各项按钮：普通按钮、可编辑内容按钮、选择 按钮等。按钮右侧有箭头显示意味着按下按钮后会打开次级菜单；按钮左侧有黑色方块意味着该按钮当 前为被选中状态。
时间显示
显示当前的系统日期和时间。
在电子工程领域的用途
1电路分析与设计
电子工程师依赖阻抗分析仪解决高频电路设计的核心挑战。传统万用表在测量电容器件时，
仅能获取静态电容值，而忽略等效串联电阻(ESR)和介质损耗因子(D值)等动态参数。通过
扫频阻抗测试，工程师可构建完整的电容器频响曲线，精准定位谐振频率点。例如在开关电源设
计中，输出滤波电容的ESR值直接影响纹波电压水平，使用阻抗分析仪可将ESR测量误差控制在
5%以内，较传统方法提升两个数量级精度。
2.2 电子元件测试与表征
半导体制造业将阻抗分析作为晶圆测试的关键环节。对新型MOSFET器件的栅极电容
(Ciss/Coss/Crss)进行1MHz高频测试时，常规LCR表因分布参数影响会产生15%以上的测量偏
差。而四端对技术的阻抗分析仪通过隔离测试端口，成功将误差压缩至0.8%以内。在磁性元件领
域，通过B-H曲线测试结合阻抗分析，可同步获得电感饱和特性与铁芯损耗，为高频变压器设计
提供关键参数支撑。
注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。
