绝缘油介质损耗及电阻率测试仪
仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。
仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
绝缘油介质损耗及电阻率测试仪 具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。
空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。
自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。
油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；
测 量 范 围： 电容量 5pF～200pF
相对电容率 1.000～30.000
介质损耗因数 0.00001～100
直流电阻率 2.5 MΩm～20 TΩm
测 量 精 度： 电容量 ±(1%读数+0.5pF)
相对电容率 ±1%读数
介质损耗因数 ±(1%读数+0.0001)
直流电阻率 ±10%读数
分 辨 率： 电容量 0.01pF
相对电容率 0.001
介质损耗因数 0.00001
绝缘介电强度试验与绝缘电阻测试
绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。
绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。
事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。
绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。
电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。
在物理学中，术语电气强度具有以下含义：
绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。
对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。
材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。
结构特点：

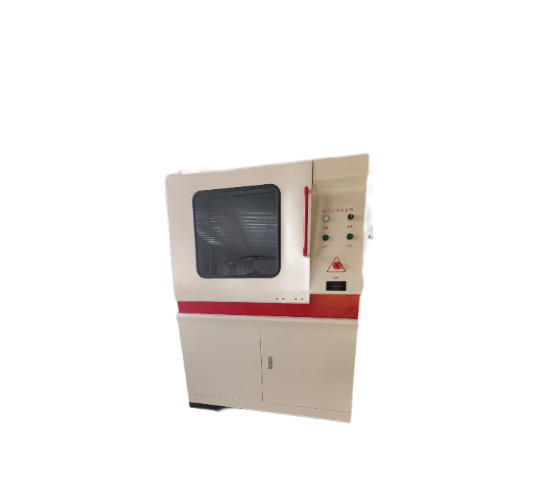

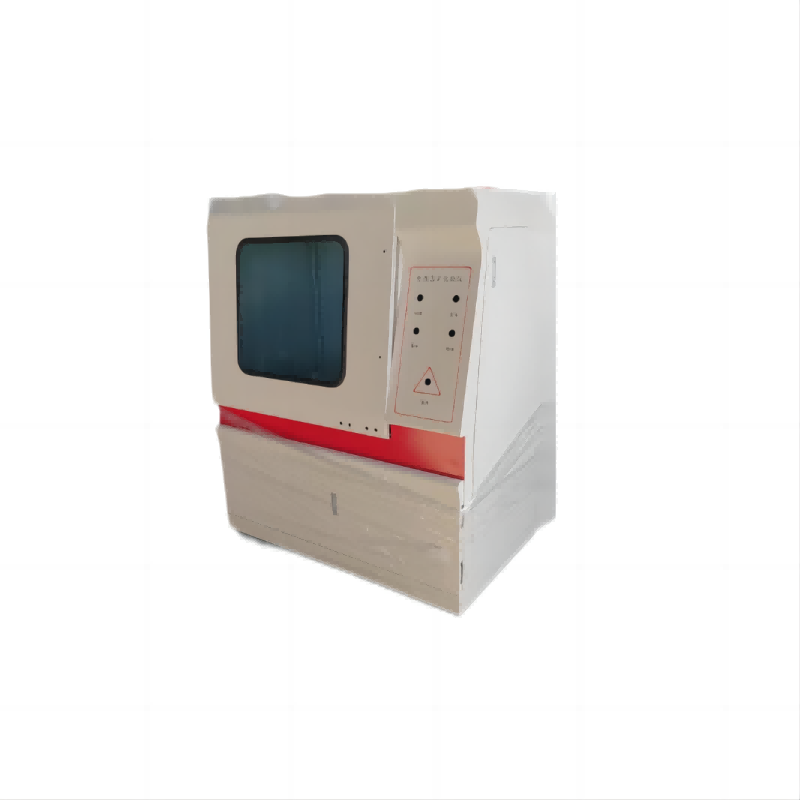

V电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了 标准里面关于极慢速试验和极快速试验的 要求，保证用户可以自由选择升压速率。
试验方式：
1、绝缘试样空气中击穿、耐压试验或阶梯试验；
2、绝缘试样浸油中击穿、耐压试验或阶梯试验；
注：根据用户要求，可定制其他试验方式。
试验软件：
1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统；
2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；
3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；
4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；
5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；
6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；
7、可设置操作口令，做到专机专人操作，避免无关人员误操作；
8、试验报告格式灵活可变，适用于不同用户的不同需求；
9、可对一组试验中曲线数据的有效与否进行人为选定；
10、试验结果数据可导入EXECL,WORD文档编辑；
11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪 主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。
制造和检验标准
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
适用的试验方法标准
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《电容器纸》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。
击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。
击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。
对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。
对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。
配件：
（1）50KV主机，一台；
（2）测试电极+电极支架：25mm二个，75mm一个
（3）球形电极一套，圆柱电极一套；
（4）PLC控制及升压系统：一套；
（5）步进电机：一套；
（6）采集系统：一套；
（7）放电系统：一套；
（8）控制软件：一套；
（9）进口松叶电压及电流采集系统：一套；
（10）油槽：一台；
（11）绝缘油：一台；
（12）绝缘手套：一台；
（13）绝缘胶垫：一台
“油击穿电压”的油都是绝缘油，尽管是绝缘油那也是有极限的（什么都没有 的），所以说“油击穿电压”就是油被击穿了时的电压值，一般这个值的得出是要用专用的设备来对有做实验：有一油杯，里面盛着要做实验的油，油杯内有一对电极（2个小圆饼型的），对电极逐渐加电压，直至油被击穿，实验三次，取平均值，既得“油击穿电压”！一般都在几万伏。
变压器绝缘油的击穿电压不合格原因有：绝缘油品质出现劣化、水分过大潮湿、杂质过多和温度变化大等。绝缘油的主要功能是冷却和绝缘，还具有消灭电路切断时产生的电弧的作用。
电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。
在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。
不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。
击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
售后服务。
1、保修期内非人为损坏的零部件免费更换，保修期内接到用户邀请后， 迟响应时间为4小时内，在与用户确认故障后，我公司会在48小时内派工程师到达现场进行免费服务，尽快查清故障所在位置和故障原因，并向用户及时报告故障的原因和排除办法。
2、提供实时的远程诊断和维护服务。
3、每年进行客户回访。
4、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后2天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。
5、保修期内人为损坏的零部件按采购（加工）价格收费更换。
6、软件升级：终生免费提供新版本控制软件。
7、安装及调试合格后，自客户签字认可之日起，我方对于提供的产品免费保修三年。保修期满后，我方将继续跟踪服务，客户享受终生维修，负责及时提供必要的售后服务、技术咨询。
8、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
9、保修承诺：我司对本次协议供货有效期内所提供的所有产品保质期 ，有效期内所提供的产品，提供正常工作日全天侯服务，终身技术服务支持。
10、响应时间：保修期内，产品若发生故障，在接到贵公司报修后，24小时内帮客户解决问题。
11、服务体系：作为设备供应商本公司对本次招标所提供的产品提供保障体系： 当设备出现故障，必要时将派指定的专业技术员在规定时间内上门维修或寄修，产生的运费由本公司承担。
12、产品价格承诺 1、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以 优惠的价格提供给贵方。 2、在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
13、售后服务保证
公司实力保障：本公司有完善的售后服务体系;
