常规型号：
BDJC-10KV
BDJC-20KV
BDJC-50KV
BDJC-100KV
BDJC-150KV
技术指标
1、输入电压AC220V50Hz
2、输出电压AC：0～20kV；DC：0～20kV
3、耐压时间0～6H
4、测量范围AC～20kV；DC～20kV
5、测量误差≤2％
6、升压速率1kV/s～5kV/s
7、输出功率2kVA
8、漏电流1～30mA可由计算机软件自由进行设定
9、电源交流220V±10%的单相交流电压和50Hz±1%的频率
10、试验环境温度：15～30℃，相对湿度：0～85%能够稳定运行。
11、外形尺寸长×宽×高：800mm×800mm×1450mm
12、设备自重100Kg
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

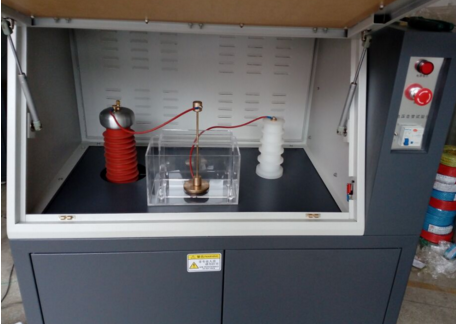

耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪 主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。
配件：
（1）50KV主机，一台；
（2）测试电极+电极支架：25mm二个，75mm一个
（3）球形电极一套，圆柱电极一套；
（4）PLC控制及升压系统：一套；
（5）步进电机：一套；
（6）采集系统：一套；
（7）放电系统：一套；
（8）控制软件：一套；
（9）电压及电流采集系统：一套；
（10）油槽：一台；
（11）绝缘油：一台；
（12）绝缘手套：一台；
（13）绝缘胶垫：一台
液体电介质击穿
纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.
击穿场强
在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要大的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量 。
绝缘介电强度试验与绝缘电阻测试
绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。
绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。
事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。
绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。
关于击穿电压测试术语、定义及类型：
1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；
2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；
3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。
基本功能：
电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.
介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。
常态试验环境：
温度为20±5℃，相对湿度为65±5%。
击穿的判断：
试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。
试验的预处理、条件处理：
预处理：为减少试样以往放置条件的不同而产生的影响，以使试验结果有较好的重复性和可比性。
适用材料：
主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。
满足标准：
满足GB1408.1-2006《绝缘材料电气强度试验方法，第1部分；工频下试验》 第2部分：对应用直流电压试验的附加要求》、GB/T1695-2005《 硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、HG/T 3330绝缘漆漆膜击穿强度测定法、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM D149标准要求设计制造。
绝缘介电强度试验与绝缘电阻测试
绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。
绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。
事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。
绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。

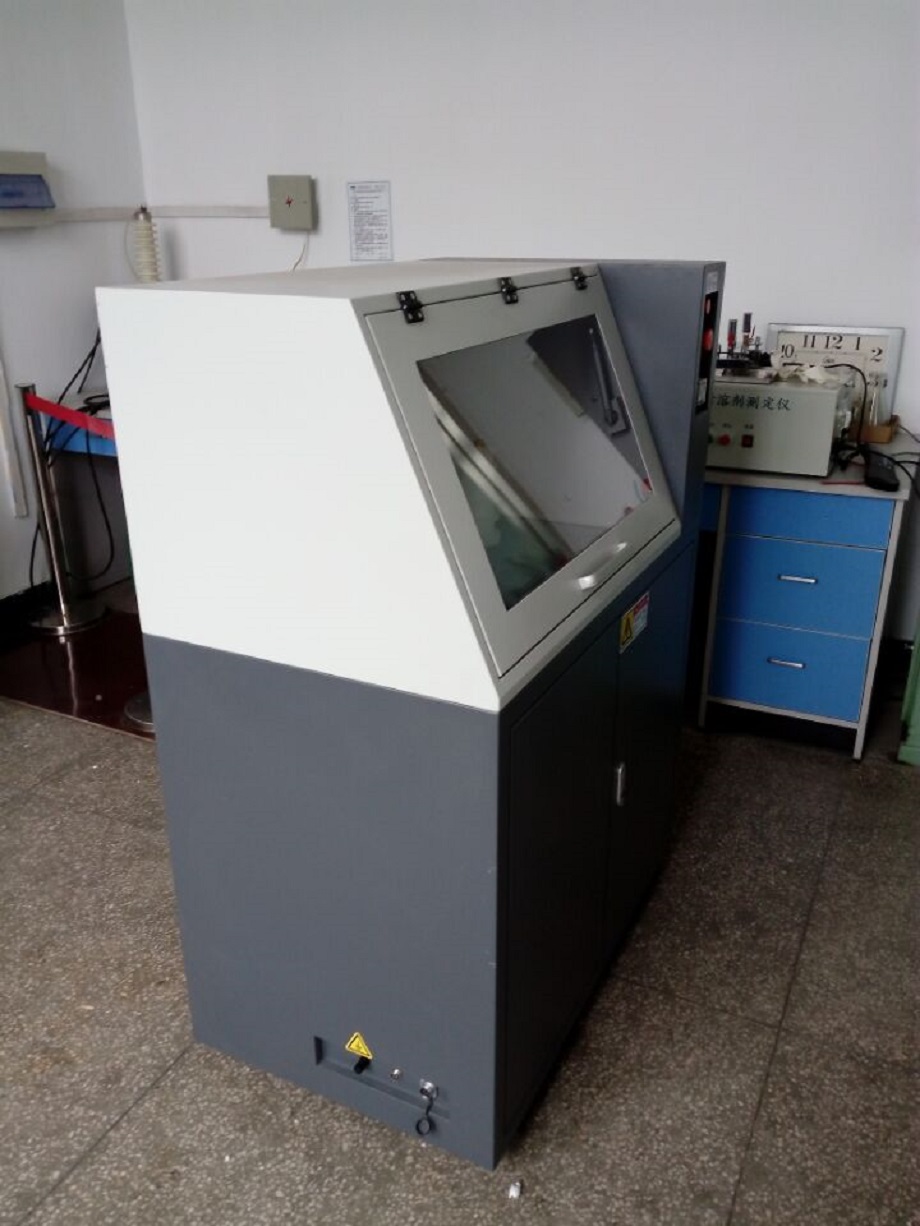

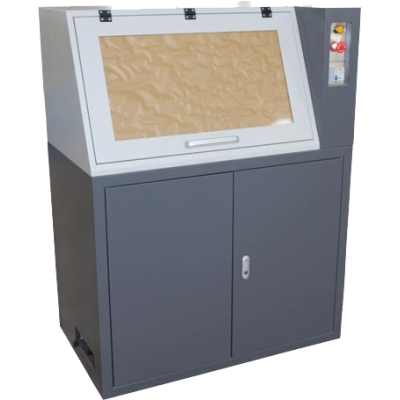

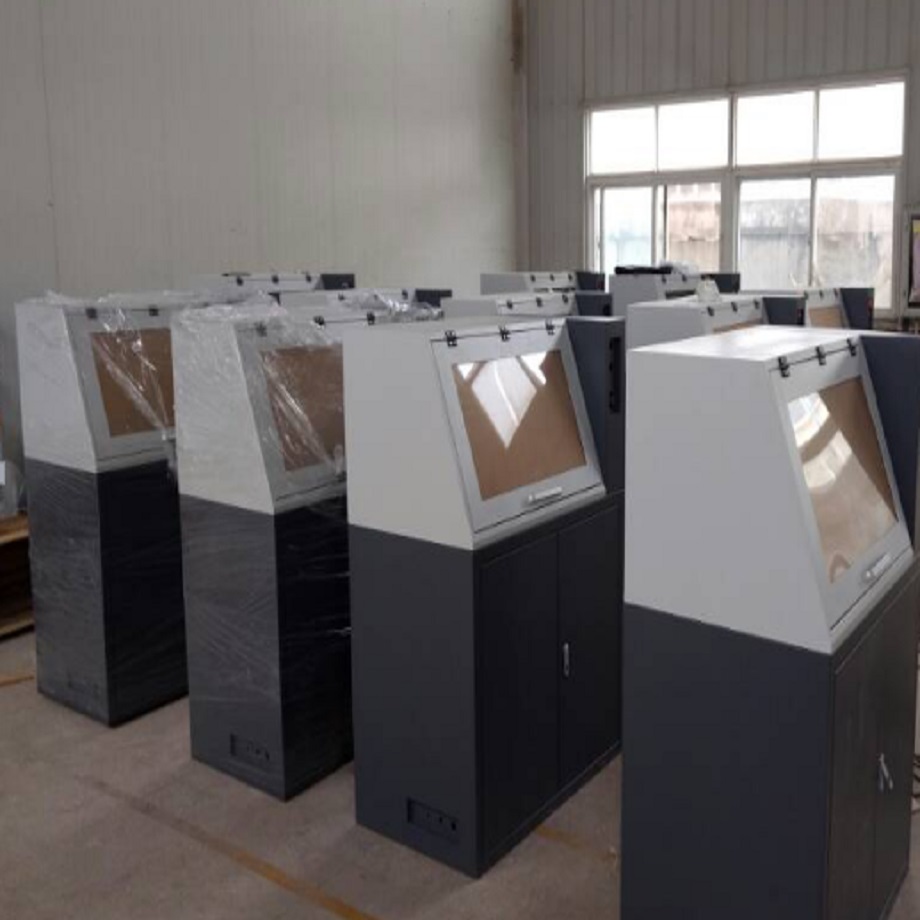

结构特点：
V电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了 标准里面关于极慢速试验和极快速试验的 要求，保证用户可以自由选择升压速率。
电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。
一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。
电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿。
试验方式：
1、绝缘试样空气中击穿、耐压试验或阶梯试验；
2、绝缘试样浸油中击穿、耐压试验或阶梯试验；
注：根据用户要求，可定制其他试验方式。

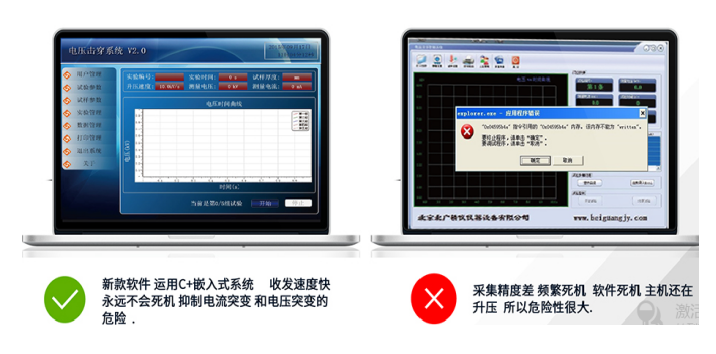

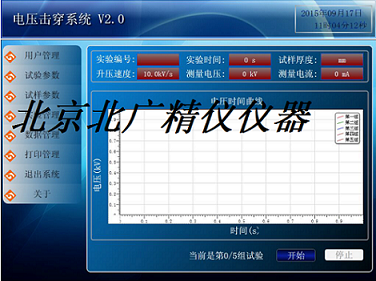

软件使用说明：
1、试验单位：对材料进行试验检测的单位名称；
2、送试单位：送材料检测的单位名称；
3、试验方式：选择进行“交流试验”或“直流试验”；
4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；
5、试验人员：输入检测人员姓名；
6、试验温度：输入试验温度；
7、试验湿度：输入试验湿度；
8、设备型号：显示机器型号，此处不可变；
9、执行标准：选择所使用的标准；
10、试验介质：选择试验介质，或可以自己编辑写入；
11、电极形状：输入电极形状；
12、电极尺寸：输入电极尺寸；
13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；
14、峰降电压：用于判断材料是否击穿，必须输入项；
15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；
16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；
17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；
18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；
19、终止电压：设置在试验过程中电压的上限值；
20、试样制备：设置试样的制备信息；
21、材料名称：设置试验材料的名称；
22、试验时间：选择试验时期，或写入试验日期和时间；
23、报告编号：设置报告编号信息；
24、试样编号：设置试样编号信息，试验样品的规格编码及编号；
25、试样形状：设置试样形状；
26、试样尺寸：输入试样的尺寸；
27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；
28、应 用：确认此界面所做设置；
29、退 出：返回主界面，设置无效；
安全保护功能：
1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的近距离大于270mm，50KV测试设备高压电极距离试验箱壁的近距离大于250mm，试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。
4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的近距离时安全距离，试验时即使人接触箱壁也不会有危险。
5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。
6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。
7、本公司保留对设备改进的权利，并不另行通知用户。
安全防护措施
1. 高压危险防护
操作人员必须接受高压设备安全培训，熟悉设备紧急停机按钮和断电流程。
测试区域设置警示标识（如“高压危险”），禁止无关人员靠近。
设备必须可靠接地（接地电阻≤4Ω），避免漏电或静电积累。
2. 防护装置
确保试验仪配备安全联锁装置（如防护罩未闭合时自动断电）。
使用绝缘操作工具（如高压绝缘手套、绝缘垫）辅助操作。
3. 个人防护装备（PPE）
穿戴绝缘手套、护目镜及防护服，避免电弧或击穿飞溅物伤害。
