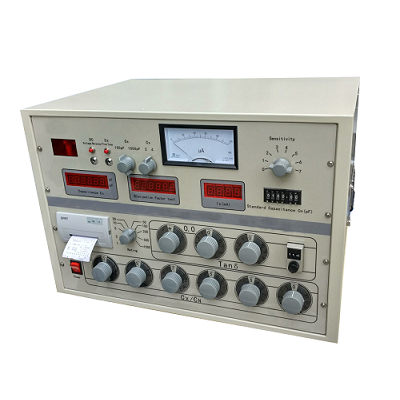

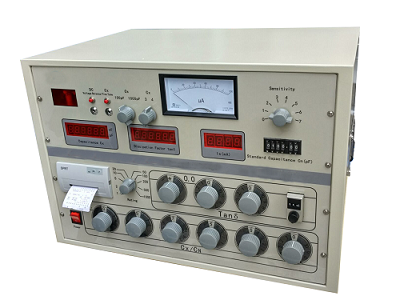

压电陶瓷阻抗分析仪
阻抗分析仪是一种通过测量复数阻抗参数评估电子元器件、材料或生物组织性能的高精度仪器，广泛应用于电子、 、材料科学等领域。
压电陶瓷阻抗分析仪 典型应用场景
电子元器件：测试电容器、电感器、电阻器的阻抗特性。
生物 学：如HRA人体电阻抗评测分析仪用于健康检测。
材料研究：分析压电陶瓷、介电材料的频响特性。
与LCR测试仪的区别
频域能力：阻抗分析仪支持扫频和图形化显示，而LCR测试仪仅固定频率测量。
精度：两者接近，但阻抗分析仪在低频段精度更高
之所以使用 “复阻抗 ”这一术语，是因为在二维复平面上用一个矢量来表示它在数学上很方便，这个矢量有一个实轴（电阻）和一个虚轴（电抗）。这个矢量的大小就是总阻抗，而方向则告诉我们电压和电流之间的相位差。
阻抗分析仪在电子和材料测试中有哪些应用
阻抗分析适用于多个行业，在这些行业中，对交流波形下的元件、材料和电路进行鉴定至关重要。阻抗分析仪的各种用途概述如下。
电子学
模拟电路（如压控振荡器、放大器、滤波器和电源）及其组件（如谐振器和电感器）涉及谐振频率和品质因数等阻抗参数对信号电平和频率非常敏感的现象。
使用具有宽阻抗范围的分析仪来了解它们的动态行为，对于优化运行设计和提高效率至关重要。
电信
分析仪有助于在天线和传输线中实现 佳阻抗匹配，从而以 大功率传输和 小噪声进行信号传输。
此外，还可根据阻抗测量结果优化蜂窝网络组件。
电力系统
阻抗分析仪用于鉴定变压器和发电机等设备，以 大限度地减少功率损耗。它们还用于太阳能逆变器等可再生能源设备，以优化转换效率和电能质量。
航空航天
阻抗分析仪用于测试和优化飞机和航天器中的通信链路和导航系统。
汽车
对电池、电池管理系统和电子控制单元的阻抗行为进行表征，以提高可靠性、安全性和效率。
材料科学
阻抗分析仪广泛用于研究导电和半导体材料的电气特性。
参数：
A. 环境温度：-10℃～50℃
B. 相对湿度：<90%
C. *分辨率： 高0.001pF，4位有效数字；
D. *介电常数ε测试范围：0-200；
E. *介电常数ε准确度：0.5%
F. *介质损耗tgδ测试范围：不限，
G. *介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
H. 准确度： Cx:±（读数×0.5%+0.5pF）；tgδ:±（读数×0.5%+0.00005）；
I. 电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
J. 外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
K. 试验电流范围：5μA～5A；
L. *内施高压：设定电压范围：0.5～10kV ；
M. 大输出电流：200mA；
N. *升降压方式：电压随意设置。比如5123V。
O. 试验频率： 40-70Hz单频随意设置。比如48.7Hz.
P. 频率精度：±0.01Hz
介质损耗测量试验
一、实验目的
1、探讨介质极化与介电常数、介质损耗的关系；
2、了解高频Q表的工作原理；
3、掌握室温下用高频Q表测定材料的介电常数和介质损耗角正切值。
二、实验原理
按照物质电结构的观点，任何物质都是由不同的电荷构成，而在电介质中存在原子、分子和离子等。当固体电介质置于电场中后会显示出一定的极性，这个过程称为极化。对不同的材料、温度和频率，各种极化过程的影响不同。
1、介电常数(ε)：某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空的电容器的电容量Co之比值，被称为该电介质材料的相对介电常数。
式中：Cx —电容器两极板充满介质时的电容；
Cο —电容器两极板为真空时的电容；
ε —电容量增加的倍数，即相对介电常数
介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料，ε要小，特别是用于高压绝缘时。在制造高电容器时，则要求ε要大，特别是小型电容器。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。此外，由于介电常数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式。所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的分子结构。
2．介电损耗(tgδ)：指电介质材料在外电场作用下发热而损耗的那部分能量。在直流电场作用下，介质没有周期性损耗，基本上是稳态电流造成的损耗；在交流电场作用下，介质损耗除了稳态电流损耗外，还有各种交流损耗。由于电场的频繁转向，电介质中的损耗要比直流电场作用时大许多(有时达到几千倍)，因此介质损耗通常是指交流损耗。
在工程中，常将介电损耗用介质损耗角正切tgδ来表示。tgδ是绝缘体的无效消耗的能量对有效输入的比例，它表示材料在一周期内热功率损耗与贮存之比，是衡量材料损耗程度的物理量。
tg
式中：ω —电源角频率；
R —并联等效交流电阻；
C —并联等效交流电容器
凡是体积电阻率小的，其介电损耗就大。介质损耗对于用在高压装置、高频设备，特别是用在高压、高频等地方的材料和器件具有特别重要的意义，介质损耗过大，不仅降低整机的性能，甚至会造成绝缘材料的热击穿。
阻抗分析仪的应用领域深入探究
阻抗分析仪是一种精密的电子测量仪器，其用途广泛，涉及电池研究、材料科学、生物 学和电子器件测试等多个科学和技术领域。本章
将深入探讨阻抗分析仪在这些领域的应用，详细解释它如何帮助科研人员和技术人员更深入地理解材料和系统的行为，以及如何优化其应
用来提升研究和开发的效率。
1 阻抗分析仪在电池研究中的应用
1.1 电池特性分析与阻抗测量
电池，作为现代电子设备不可或缺的能量提供者，其性能直接影响到设备的运行效率和寿命。阻抗分析仪在电池特性分析中扮演着重要的
角色。通过对电池进行阻抗测量，研究人员可以获取电池的内阻、电容、以及相位角等信息，这些都是评估电池性能的重要参数。
例如，对于锂离子电池，可以通过阻抗谱图(Nyquist图)区分出电荷传输阻抗、固体电解质界面(SEI)层阻抗以及扩散阻抗等不同机
制。这些信息对于电池材料的选择、制造工艺的改进以及老化过程的研究都至关重要。
1.2 阻抗数据对电池性能的影响评估
除了基本特性分析，阻抗数据还能帮助研究人员评估电池的充放电循环性能、老化过程以及温度对电池性能的影响。通过长期跟踪电池的
阻抗变化，可以揭示其性能退化的根本原因。此外，通过测量电池在不同充放电状态下的阻抗谱，研究人员可以识别出电池性能的 优工
作点，优化充放电策略以延长电池的寿命。
2 阻抗分析仪在材料科学中的应用
2.1 材料阻抗特性的研究
在材料科学领域，阻抗分析仪用于研究材料的电化学性质，特别是导电材料、半导体材料和电解质材料。通过测量材料在不同频率下的阻
抗特性，研究人员可以推断材料内部的电荷传输机制、载流子浓度和迁移率等关键参数。
例如，在研究介电材料时，阻抗分析仪可以提供关于材料的损耗因子、介电常数和介电损耗的信息，这些是评估材料在高频应用中性能的
重要指标。而这些信息对于设计高频电子电路和电磁屏蔽材料至关重要。
阻抗分析仪在多个领域都有广泛应用。在电子电路设计与研发领域，工程师利用它测试电容、电感、电阻等元器件的性能参数，判断其是否符合设计要求，优化电路设计；在材料科学领域，可用于测量材料的介电常数、磁导率等电学和磁学特性，帮助研究人员了解材料的电学性能，开发新型电子材料；在生物 学工程领域，能通过测量生物组织的阻抗特性，辅助疾病诊断，如利用人体组织在健康和患病状态下阻抗的差异，实现早期疾病筛查；在电池研究中，阻抗分析仪可以评估电池的内阻、充放电性能等，为电池的研发和质量控制提供重要依据。
阻抗分析仪的多功能应用与工作原理解析
阻抗及相关参数，如介电常数，展现出与频率紧密相关的动态特性。这些特性对电压和电流水平以及温度、湿度和电磁场等环境因素的变化非常敏感。阻抗分析仪通过精确地测量和表征这种高度动态的量，为工程师提供了深入了解元件参数的宝贵工具。
虽然电阻通常被视为不利因素，因为它会导致发热、效率降低、元件磨损以及运行寿命缩短，但在复杂的电路系统中，电阻并非电流 面临的阻抗。特别是在处理如无线电应用中的复杂波形时，电感器和电容器会产生出另一种高度动态且复杂的阻抗。
阻抗分析仪正是专门用于探究电流流动总体阻抗的仪器。本文将深入探讨阻抗分析仪的作用、应用范围、工作原理以及使用方法。
那么，究竟什么是阻抗分析仪呢？它是一种电子测试仪器，旨在测量元件、电路或材料在交流（AC）信号作用下的复阻抗特性曲线。阻抗以欧姆（Ω）为单位，包含电阻和电抗这两种类型的交流电流成分。值得注意的是，尽管电阻的阻值与频率无关，但电感、电容以及由此产生的电抗却会随信号频率的变化而变化。因此，阻抗实际上是一种动态特性，其电抗部分会随着信号频率的改变而相应调整。
售后服务
一、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生免费提供新版本控制软件。
公司承诺：
1.购机前，我们专门派技术人员为您设计的流程和方案
2.购机后，将免费指派技术人员为您调试安装
3.整机保修一年，产品终身维护
