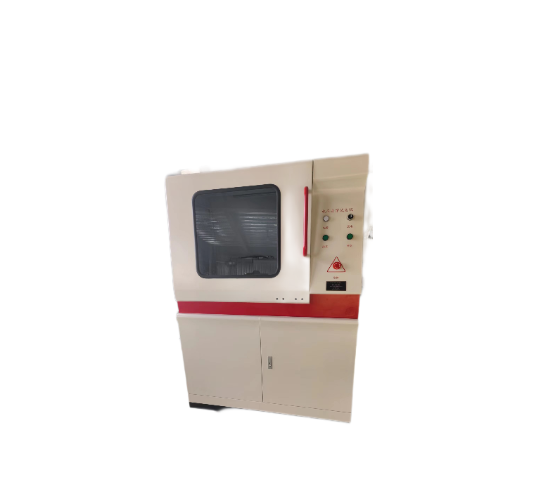

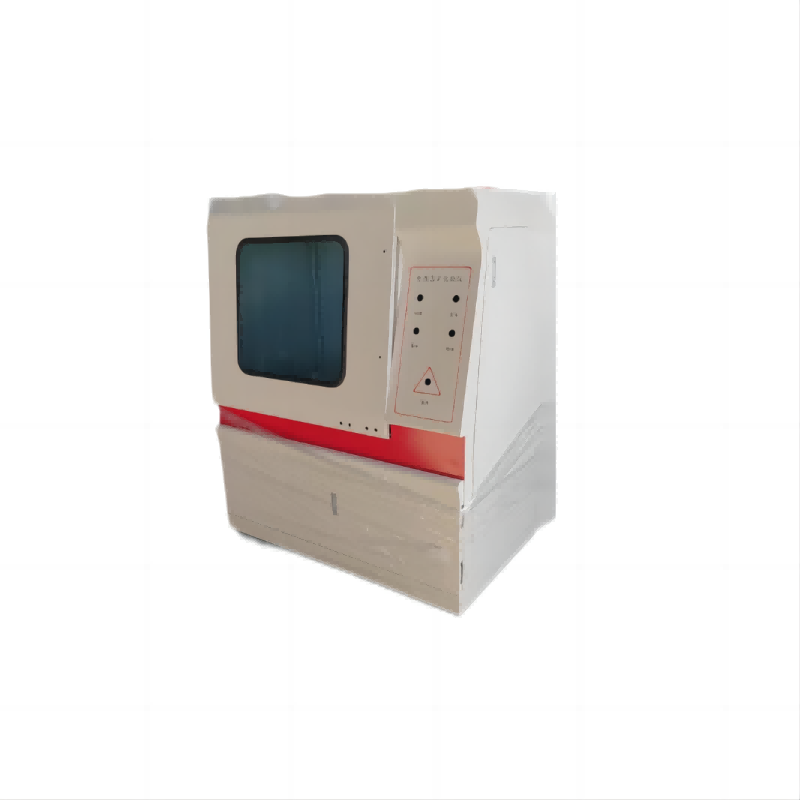

绝缘漆漆膜击穿强度测定仪 气体电介质击穿
在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.
绝缘漆漆膜击穿强度测定仪 仪器特点
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。
介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.
介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。
技术要求：
01、输入电压： 交流 220 V
02、输出电压： 交流 0--50KV ;
直流 0—50kv
03、电器容量：3KVA
04、高压分级：0—50KV，（全程可调）
05、a．升压速率：0.01-5kv（随意）
（备注：满足标准要求并可以根据用户需求设定不同的升压速率）
b．升压方式：自动升压。到达设定值自动停止回零。
C．控制方式：无线蓝牙控制。可异地操作 加大安全距离
D．门支撑方式：气缸置顶。
06、试验方式：
直流试验：1、匀速升压 2、梯度升压 3、耐压试验
交流试验：1、匀速升压 2、梯度升压 3、耐压试验
07、试验介质：空气，试验油
08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）
10、支持软件共享不同电脑蓝牙异地操作要求。
11、电压试验精度： 1%≦
12、试验电压连续可调： 0--50KV。
13、电源：220v±10%的单相交流电压和50Hz±1%的频率
14、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）
15、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压
16、耐压时间：0-7H保持相对电压 （软件设定）
17、击穿试样：试样击穿点一般为0.1-5mm左右
18、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）
19、机箱材质：整体喷塑
20、支持人机分离异地操作 开创国内控制机器新篇章 （无线蓝牙控制 ）
21、控制方式：无线蓝牙控制 解决控制线导电的问题
22、通讯方式：采用 技术无线蓝牙控制，支持 232/USB/亚太区域网络端口
23、击穿判断方式：高电压判断、漏电流判断。
24、检测方式：自动巡航检测
25、双层保护击穿报警声音提示、电压复位指示灯提示。
26、使用条件：环境温度：（23±2）℃ 环境湿度：（50±5）%
绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。
事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。
绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。
安全保护：
本仪器具有比较完善的安全防护措施：
本试验仪器电路保护控制：
九级安全防护措施： 备注:一般厂家为5级
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护（避免一般厂家急停断电不复位二次试验继续升压的危险）
(7)试验结束放电保护
(8)独立保护接地
(9)试验结束放电保护(专用 为安全的树脂式放电棒 有效的避免了一般厂家传统的放电方式和电磁放电干扰放电残留现象)
绝缘介电强度试验与绝缘电阻测试
绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。
主要配置：
1、试验主机一台 5万伏高压发生器一台
2、电磁自动放电装置一套。 电压击穿计算机测控软件一套
3、全自动微电脑电压调压装置一套(串口方式)
4、试验电极规格(紫铜) 计算机一套(专用抗强干扰计算机)
5、试验用油盒一只：材质为有机玻璃 国家一级计量鉴定质检份
6、产品使用说明书一份 合格证一份
影响表观电气强度的因素：
随着样品厚度的增加而降低。（见下面的“缺陷”）
随着工作温度的升高而降低。
它随着频率的增加而降低。
对于气体（例如氮气，六氟化硫），通常随着湿度的增加而降低。
对于空气，介电强度随着 湿度的增加而略有增加，但随着相对湿度的增加而减小
结构原理及性能特点：

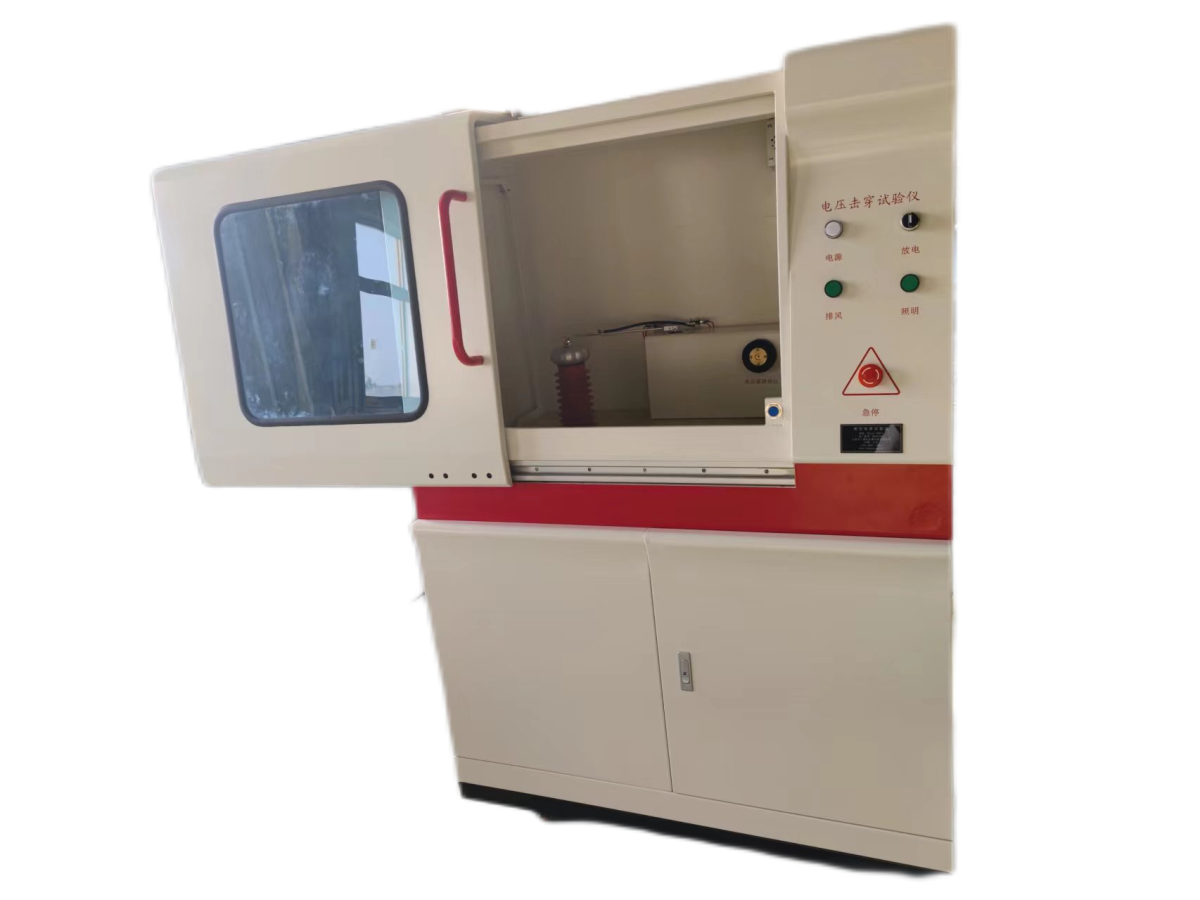

本设备主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成
计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样
高压变压器主要产生试样所需的直流电压，
调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，
电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，
放电系统在试验做完以后自动放电，以免产生放电对人身的危害；
介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.
介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。
使用时的注意事项
1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。
2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。
3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。
4、设备安放要平稳，安放的地面要坚固。 好是水泥地面以免产生共振。
5、该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。
6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。
7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。
8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。
9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。
10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。
11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。
12、不要在设备运行时插拔设备的电源插头。
