环氧树脂阻抗分析仪
什么是阻抗分析仪？
阻抗分析仪是一种电子测试仪器，用于测量元件、电路或材料在一系列交流 (AC) 信号作用下的复阻抗特性曲线。
阻抗以欧姆（Ω）为单位，由两种类型的交流电流对立面组成：电阻和电抗。
电抗是由材料、元件或电路的电感和电容引起的阻抗。虽然电阻与频率无关，但电感、电容以及电抗都会随频率变化。
因此，阻抗实际上是一种动态特性，因为其电抗随信号频率而变化。

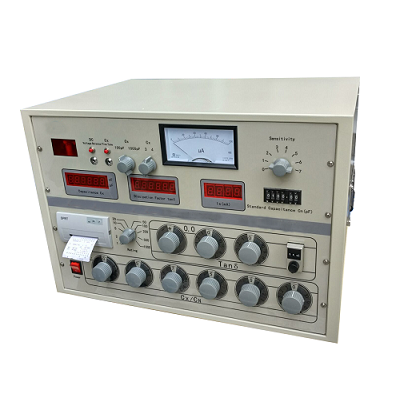

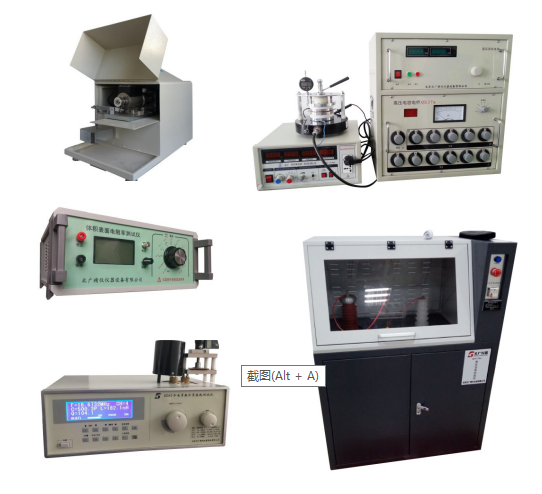

环氧树脂阻抗分析仪 主要参数：
(1) 准确度： Cx:±（读数×0.5%+0.5pF）；tgδ:±（读数×0.5%+0.00005）；
(2) 电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
(3) 外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
(4) *分辨率： 高0.001pF，4位有效数字；
(5) *介电常数ε测试范围：0-200；
(6) *介电常数ε准确度：0.5%
(7) *介质损耗tgδ测试范围：不限，
(8) *介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
(9) 试验电流范围：5μA～5A；
(10) *内施高压：设定电压范围：0.5～10kV ；
(11) 大输出电流：200mA；
(12) *升降压方式：电压随意设置。比如5123V。
(13) 试验频率： 40-70Hz单频随意设置。比如48.7Hz.
(14) 频率精度：±0.01Hz
(15) 外施高压：接线时 大试验电流5A，工频或变频40-70Hz
(16) 测量时间：约30s，与测量方式有关；
(17) 高压电极直径与表面积：￠98mm(75.43cm2)
(18) 测量电极直径与表面积： ￠50 mm(19.63cm2)
(19) 电极材料：不锈钢1Cr13Ni9Ti
(20) 电极工作面：精面面磨
(21) 电极间距：不大于5 mm
(22) 电极加热功率： >2*500W
(23) 电极 高温度：180°
(24) 加热时间：30分钟
(25) 电极压力：0~1.0Mpa连续可调
(26) 大测量电压：2000V，50Hz
(27) 真空度 ：电极可抽真空至3*10-2 Mpa
(28) 输入电源：180V～270VAC，50Hz±1%，市电或发电机供电
(29) *计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。
(30) 打印机：微型热敏打印机
(31) 环境温度：-10℃～50℃
(32) 相对湿度：<90%
(33) 主机外形尺寸：490*520*360（长宽高mm）
(34) 电极尺寸：400*300*400（长宽高mm）
(35) 仪器重量：35kg
实验步骤
1、本仪器适用于110V/220V，50Hz交流电，使用前要检查电压情况，以保证测试条件的稳定。
2、开机预热15分钟，使仪器恢复正常状态后才能开始测试。
3、按部件标准制备好的测试样品，两面用特种铅笔或导电银浆涂覆，使样品两面都各自导电，但南面之间不能导通，备用。
4、选择适当的辅助线圈插入电感接线柱。根据需要选择振荡器频率，调节测试电路电容器使电路谐振。假定谐振时电容为C1，品质
因素为Q1。
5、将被测样品接在Cx接线柱上。
6、再调节测试电路电容器使电路谐振，这时电容为C2，可以直接读出Q2。
7、用游标卡尺量出试样的直径Φ和厚度d(分别在不同位置测得两个数据，再取其平均值)。
阻抗分析仪是一种电子测试设备，用于评估材料、器件或系统的电气特性，尤其在宽频率范围内。它能精确测量电阻、电容、电感等电气参数，及其随频率变化的行为。本文将详细探讨阻抗分析仪的工作原理、关键技术和广泛的应用领域。
1.阻抗概念及其在
交流电路中的表现
在深入探讨阻抗分析仪之前，我们首先需要了解阻抗的基本概念及其在交流电路中的表现。阻抗是交流电路中的一
种重要特性，它决定了
电路对电流流动的阻碍程度。阻抗的大小不仅受到电路元件a的电阻影响，还与电容和电感的特性有关。
阻抗
的基本理解
阻抗(lmpedance)是由电阻(Resistance)、电感(Inductance)和电容(Capacitance)的复合作用产生的，表示为Z，并且是
一个复
数，其一般形式为Z=R +jX。其中R是电阻分量，代表电路对电流的阻碍程度;X是电抗分量，由电感和电容所引起，电感产生的
电抗与
频率成正比，电容产生的电抗则与频率成反比。
阻抗在交流电路中的表现
在交流电路中，阻抗影响着电路的电流和电压之间的
相位差。当电路中只有电阻时，电流和电压的相位是相同的。然而，一旦加入电感或电容元件，电流和电压之间就会产生相位差，即电压可能会领先或落后电流90度。通过引入阻抗的复数形式，我们能更准确地分析交流电
路中电流和电压的相位关系。
阻抗分析的重要性
掌握阻抗的分析方法对设计和调试电子电路至关重要。阻抗匹配确保信号传输的效率，避免信号反射和衰减，从而改善电路的整体性
能。因此，阻抗分析仪在现代电子工程中扮演着不可或缺的角色，它为工程师们提供了一种有效工具来精确测量电路元件的阻抗特性。
注意事项
(1) 电压或频率的剧烈波动常使电桥不能达到良好的平衡，所以测定时，电压和频率要求稳定，电压变动不得大于1%，频率变动不得大于0.5%。
(2) 电极与试样的接触情况，对tgδ的测试结果有很大影响，因此涂银导电层电极要求接触良好、均匀，而厚度合适。
(3) 试样吸湿后，测得的tgδ值增大，影响测量精度，应当严格避免试样吸潮。
(4) 在测量过程中，注意随时电桥本体屏蔽的情况，当电桥真正达到平衡，“本体－屏蔽”开关置于任何一边时，检查计光带均应
小，而无大变化。
阻抗分析仪的测量范围
2.1.1基本测量范围的界定
阻抗分析仪在测量阻抗时，其范围受到多种因素的限制，包括仪器内部电路的
性能以及外部电路的影响。基本的测量范围通常由仪器的
大测试频率、大测试电压和电流以及小可分辨阻抗值来界定。
大测
试频率决定了阻抗分析仪可以分析的信号速度，而测试电压和电流限制了被测物两端的大激励信号强度。小可分辨阻抗值则决
定
了仪器能够检测到的小阻抗变化，通常与仪器的灵敏度有关。
2.1.2 特殊情况下测量范围的拓展
在某些特殊应用场景中，例如在超
低阻抗或超高阻抗的测量中，常规的阻抗分析仪可能无法满足需求。这时，可以采用一些特殊的技术或
配件来拓展测量范围。
例如，
通过使用外部放大器可以提升阻抗分析仪的电流和电压测试能力。而通过精密的探头设计可以降低测量系统本身的寄生阻抗，以适
应
超低阻抗的测量。超高的阻抗测量则可能需要使用到特定的校准程序和标准电阻，以确保测量的准确性。
