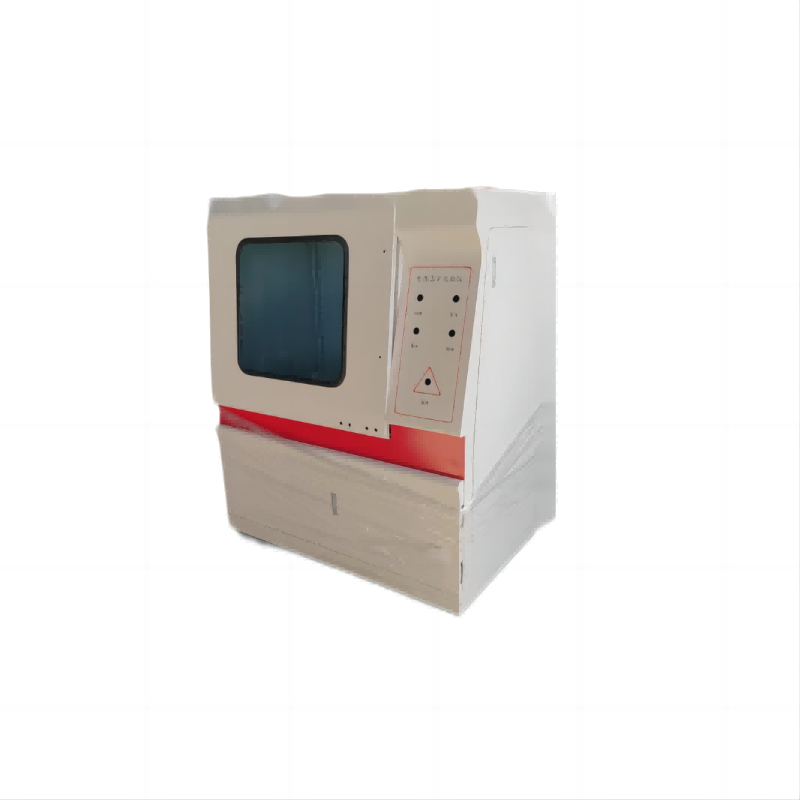

电气强度试验仪、电压击穿试验仪、击穿强度试验仪

电气强度试验仪、电压击穿试验仪、击穿强度试验仪  不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

电气强度试验仪、电压击穿试验仪、击穿强度试验仪  击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

气体电介质击穿

在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.

安全说明：

1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成伤害)。

3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

整机组成：

升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）

　一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。　　

击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体,称为电介质击穿,所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下,其击穿场强不同。当电容器介质和两极板的距离d一定后,由U1-U2=Ed知,击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。

结构原理及性能特点：

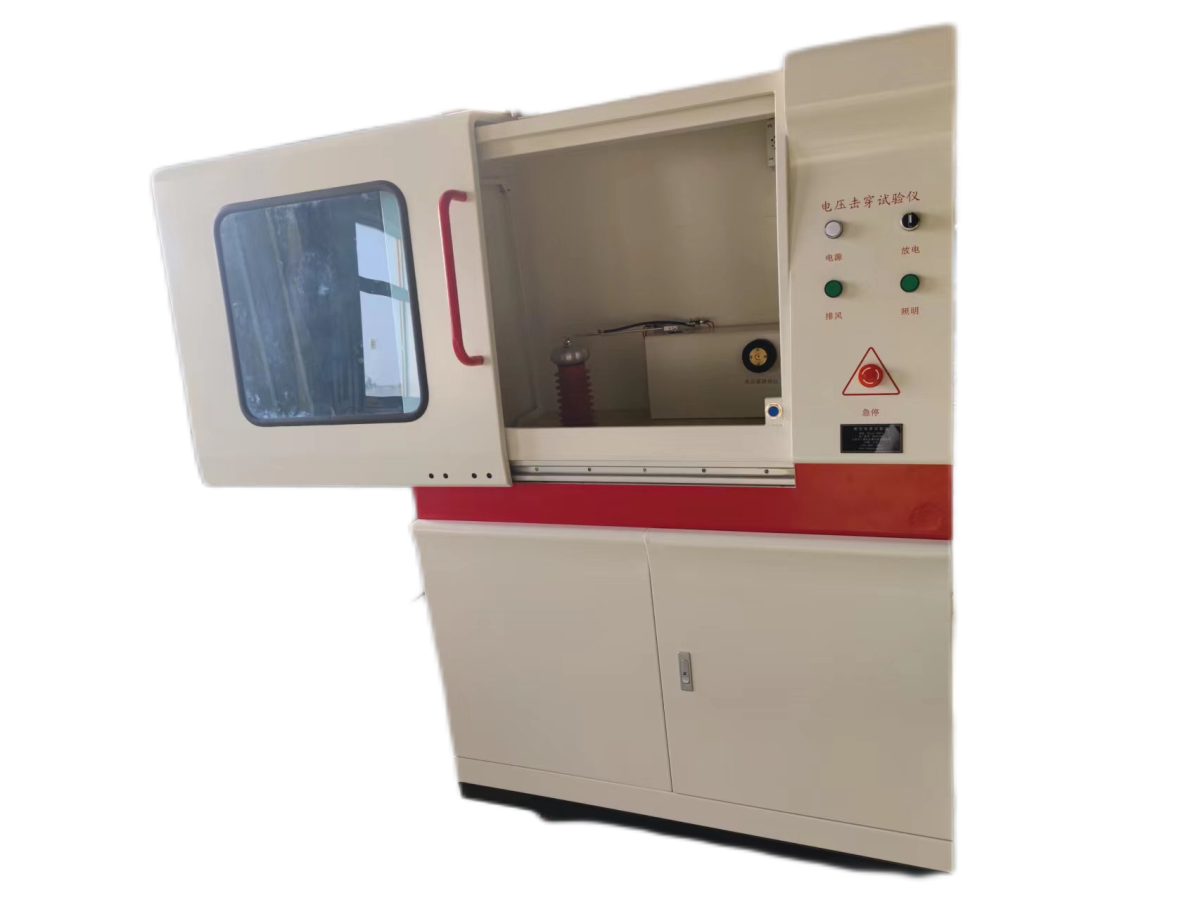

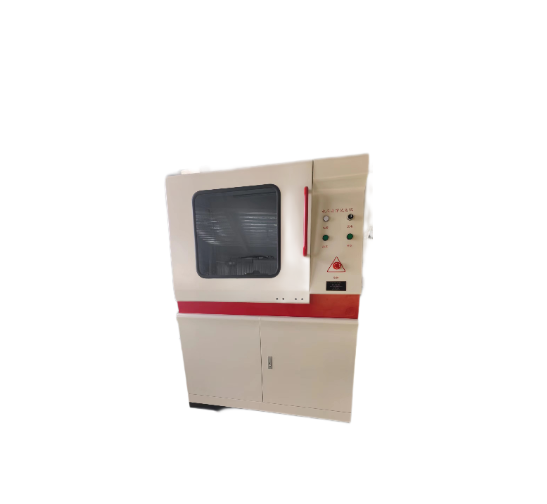

        本设备主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成

计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样

高压变压器主要产生试样所需的直流电压，

调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，

电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，

放电系统在试验做完以后自动放电，以免产生放电对人身的危害；

计算机系统及软件包

1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统。

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验。

3、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

4、可对试验数据进行编辑修改，灵活适用；

5、试验条件及测试结果等数据可自动存储；

6、试验报告格式灵活可变，适用于不同用户的不同需求；

7、可对一组试验中曲线数据的有效与否进行人为选定；

8、试验结果数据可导入EXECL,WORD文档编辑；

9、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

10、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

11、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。

注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

        第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333 电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656 电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

试验环境：

⑴常态试验环境：

温度为20±5℃，相对湿度为65±5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

击穿的判断：

试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。

表2    条件处理与试验环境

项目    温度（℃）    时间（h）    相对湿度( % )    注意事项

高温处理与热态试验环境    90±2

105±2

120±2

130 ± 2

155±2

180±2

200±2

220±2

250±2

275±5

320±5    ＜40h

可由试样的温度，时间与性能的关系曲线来确定

        在规定的处理条件下放入试样并开始计时。

热态试样须在试样温度达到规定的

浸蒸馏水、沸水或其他液体处理    20±5

100±5

        0.5、1、2、4、6、8、16、24、48、96    在规定的处理条件下放入试样并开始计时。

试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20±5℃

受潮处理与潮湿环境    20±5    95±3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍    1.在规定的处理条件下放入试样并开始计时。

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

击穿电压breakdown voltage

1.(在连续升压试验中）在规定的试验条件下，试样发生击穿时的电压。

2.（在逐级升压试验中）试样承受住的 高电压，即在该电压水平下，整个时间内试样不发生击穿。

售后服务

一、安装调试：协助试验机的安装，负责试验机的运输、调试。

二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。

四、软件升级：终生免费提供新版本控制软件。
