鱼线拉伸强度试验机-管件抗压强度试验机-无纺布撕裂强度试验机 菜单设置
按‘设置’键进入选择界面界面显示‘系统设置’‘数据’。
1.1系统设置：包括‘试验方法’‘返回设置’‘预紧力’‘破型判断’‘破型起限’‘高速设置’‘速度参数’‘ 大量程’‘过载保护率’
试验方法： 进入界面后光标在此行闪烁，按数字键‘1’，‘2’进行试验方法的选择
返回设置：返回速度的设置1-500mm/min任意速度输入
预 紧 力：表示当前力值大于或等于设定值时位移自动清零，此值任意设置
破型判断：表示当前试验力值下降大于设定力值时，试验机自动停机。
破型起限：表示当前试验力大于此设定值时，破型判断有效，破型判断破型起限，根据实际情况设置
高速设置：系统当前可以切换的 高速度值
中速设置：系统当前默认值，试验时，横梁移动时系统自动默认值
低速设置：系统当前可以切换的 低速度值
速度参数：系统调速的控制参数出场时调整，用户不能随意更改
大量程：当前仪器的 大量程，根据传感器的大小而定，用户不能随意更改。
过载保护：当前仪器的过载保护率用户，不可随意更改
试验方法选择
进入系统设置后按数字键（1,2）选择试验方法1选择（抗拉强度）2（弯曲）完成后移动光标选择可以修改光标指定的各数据项，返回主界面后不同的试验方法有不同的试验界面，用户可根据自己的试验方法进行选择使用，横向断裂强度数据如果感觉精度不够时用户可以利用峰值自己进行运算。
注：（由于资源有限计算结果仅供参考）裂界面
鱼线拉伸强度试验机-管件抗压强度试验机-无纺布撕裂强度试验机 压缩试验装置
5.1.1.1 上、下压板的中心线应与机架的中心线重合。压板的球面支承应配合良好、活动自如。
5.1.1.2 压板的工作表面应光滑、平整，表面粗糙度参数Ra的 大允许值为0.80µm。
5.1.1.3 压板的洛氏硬度不应低于55HRC。
5.1.1.4 下压板的工作面上应清晰地刻有试样定位用的不同直径的同心圆刻线或互成90º角的刻线，刻线的深度和宽度以便于观察且不影响试验结果为宜。
仪表简单故障排除方法
常见故障 | 产生原因 | 排除方法 |
仪表不显示 | 1、输入电源不正常 2、保险丝坏 | 1、检查电网电源 2、检查保险丝 |
按上升电机不运转 | 1、控制线没接好 2、限位保护 3、变频器无电 | 1、检查控制线是否连好 2、行程超出范围 3、检查变频器供电 |
仪表屏幕显示传感器未接或过载 | 1、 传感器线没插好 2、 传感器坏 3、 标定数据不正确 | 1、检查传感器插头是否连好 2、跟换传感器 3、从新校准 |
打印机不走纸 | 检查打印纸是否装好 | 将打印机盖板打开，按面板打印键，检查打印机黑色橡胶轮是否转动 |
打印机打印白纸 | 打印纸装反或不是热敏打印纸 | 参照打印机的说明书重新安装打印纸或重新购买热敏打印纸。 |
标定时无法标定到满量程 | 传感器的零点可能已漂移 | （注1） |
5.1.1 移动横梁
5.1.1.1 移动横梁的水平度应在0.2/1 000以内。移动横梁在工作行程内移动时应平稳。
5.1.1.2 移动横梁的移动速度宜在0.005mm/min～1 000mm/min范围以内。在零试验力条件下，横梁移动速度与设定速度标称值相对误差应符合表5的规定。
表5 横梁移动速度相对误差
试验机级别 | 0.5 | 1 |
横梁移动速度相对误差 % | ±0.5 | ±1 |
测试项目：（普通显示值及计算值）
★拉伸应力 ★拉伸强度
★扯断强度 ★扯断伸长率
★定伸应力 ★定应力伸长率
★定应力力值 ★撕裂强度
★任意点力值 ★任意点伸长率
★抽出力 ★粘合力及取峰值计算值
功能介绍
01、自动停机：试样破坏后，移动横梁自动停止移动（或自动返回初始位置、
02、自动换档：根据试验力大小自动切换到适当的量程，以确保测量数据的准确性
03、条件模块：试验条件和试样原始数据可以建立自己的标准模块的形式存储；方便用户的调用和查看，节省试验时间
04、自动变速：试验过程的位移速度或加载速度可按预先编制、设定的程序自动完成也可手动改变
05、自动程制：根据试验要求，用户可方便的建立自己的试验模板（方法、，便于二次调用，可实现试验加载速度、应力、应变的闭环试验控制
06、自动保存：试验结束，试验数据和曲线计算机自动保存，杜绝因忘记存盘而引起的数据丢失
07、测试过程：试验过程及测量、显示、分析等均由微机完成
08、批量试验：对相同参数的试样，一次设定后可顺次完成一批试验

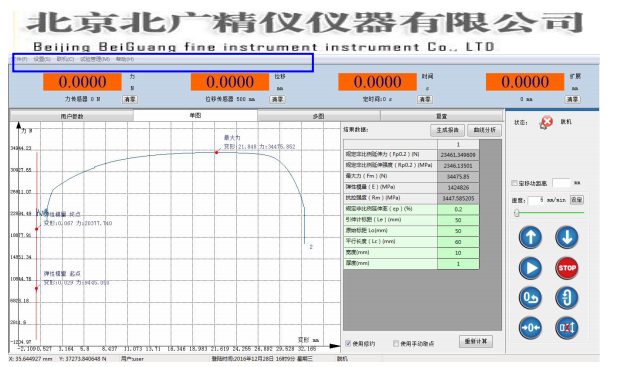

09、试验软件：中文Windows用户界面，操作简便
10、显示方式：数据与曲线随试验过程动态显示
11、曲线遍历：试验完成后，可对曲线进行放大再分析，用鼠标查到试验曲线上各点对应的数据
12、试验报告：可根据用户要求进行编辑打印
13、限位保护：具有程控和机械两级限位保护
14、过载保护：当负荷超过额定值3～5%时，自动停机
15、报告显示：自动和人工两种模式求取各种试验结果，自动形成报表，使数据分析过程变的简单，便于用户
16、添加试验方法：用户可跟据试验要求，添加试验方法
技术参数规格 | ||
1 | 醉大试验力（kN） | 5kN |
2 | 试验机测量精度 | 1级（标准版） |
3 | 有效测力范围 | 2%-100%FS/ |
4 | 分 辨 力 | 1/300000 |
5 | 示值相对误差 | ±1% |
6 | 速度调节范围 | 0.05～500mm/min （无级调速） |
7 | 准确度 | 优于示值的±1％ |
8 | 力控速率控制范围 | 0.05—5%FN |
9 | 测量范围 | 0～999mm |
10 | 分辨率 | 0.001mm |
11 | 外形尺寸（mm） | 400*400*1300 |
12 | 电源、功率 | ～220V±10% 50Hz 0.5kW |
13 | 重量（kg) | 120 |
工作环境条件
1 在室温100C～350C范围内，相对湿度不大于80%；
2 在稳固的基础或工作台上正确安装，水平度为0.2/1000；
3 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；
4 电源电压的波动范围不应超出额定电压的±10%。
