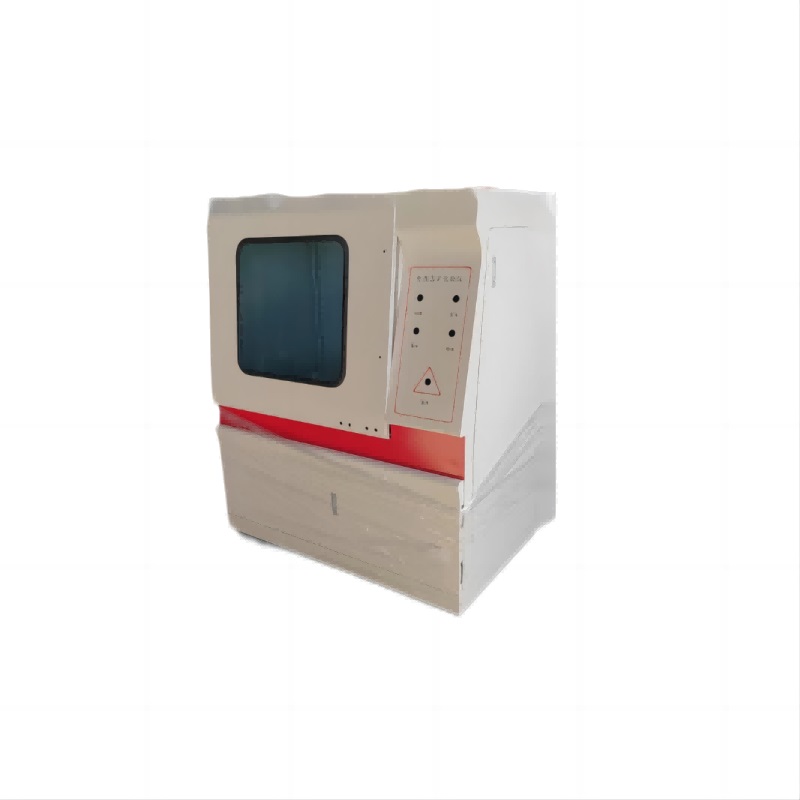

固体电绝缘材料直流电压击穿试验仪 固体电介质击穿
导致击穿的 低临界电压称为击穿电压.均匀电场中,击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强,又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中,击穿电压与击穿处介质厚度之比称为平均击穿场强,它低于均匀电场中固体介质的介电强度.固体介质击穿后,由于有巨大电流通过,介质中会出现熔化或烧焦的通道,或出现裂纹.脆性介质击穿时,常发生材料的碎裂,可据此破碎非金属矿石.
固体电介质击穿有3种形式 :电击穿,热击穿和电化学击穿.
电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下,电介质内部热量积累,温度过高而导致失去绝缘能力.电化学击穿是在电场,温度等因素作用下,电介质发生缓慢的化学变化,性能逐渐劣化, 终丧失绝缘能力.固体电介质的化学变化通常使其电导增加 , 这会使介质的温度上升,因而电化学击穿的 终形式是热击穿.温度和电压作用时间对电击穿的影响小,对热击穿和电化学击穿的影响大;电场局部不均匀性对热击穿的影响小,对其他两种影响大.
固体电绝缘材料直流电压击穿试验仪 仪器特点
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。
技术规格：
- 输出电压： 交流 0-50KV，直流 0-50KV
- 采用高精度电压采样器件；
- 试验方式： 直流试验： 击穿试验、梯度升压、耐压试验；
直流试验： 击穿试验、梯度升压、耐压试验；
- 升压方式：需满足标准要求：快速试验，20S逐级升压，慢速升压，60S逐级升压等；
- 升压速率：100-3000V/S标准要求范围内可设置；
- 电器容量： 5KVA；
- 电压试验精度：≤1%；
- 外接电源：220V；
- 仪器电路设有超压、过流、短路、漏电保护等；
- 实时曲线显示、支持数据导出、试验方法选择等；
- 由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零；
- 电脑带测量软件。
气体电介质击穿
在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.
介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.
介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

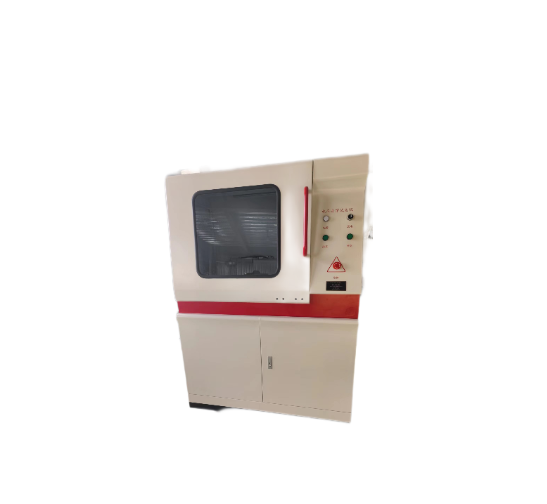

产品描述
电压击穿试验仪,由电脑控制，通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。
本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。可以随时调取当前及历史试验数据进行查看，编辑及修改实验结果。
可对软件设置密码，生成密码保护，做到专机专人操作，避免无关人员误操作，试验结果编辑修改后打印，方便操作 更加人性化。
仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式
关于击穿电压测试术语、定义及类型：
1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；
2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；
3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。
产品特点：
1、采用智能集成电路进行匀速升压。
2、支持短时间内短路试验要求。
3、电压试验精度： ≤ 1％。
4、试验电压连续可调： 0--50KV。
5、电流可采集到mA级。
6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。
7、电源：220V±10%的单相交流电压和50Hz±1%的频率。
8、电流电压稳定度: 外界电源电压波动10%时
设备安全保护功能：

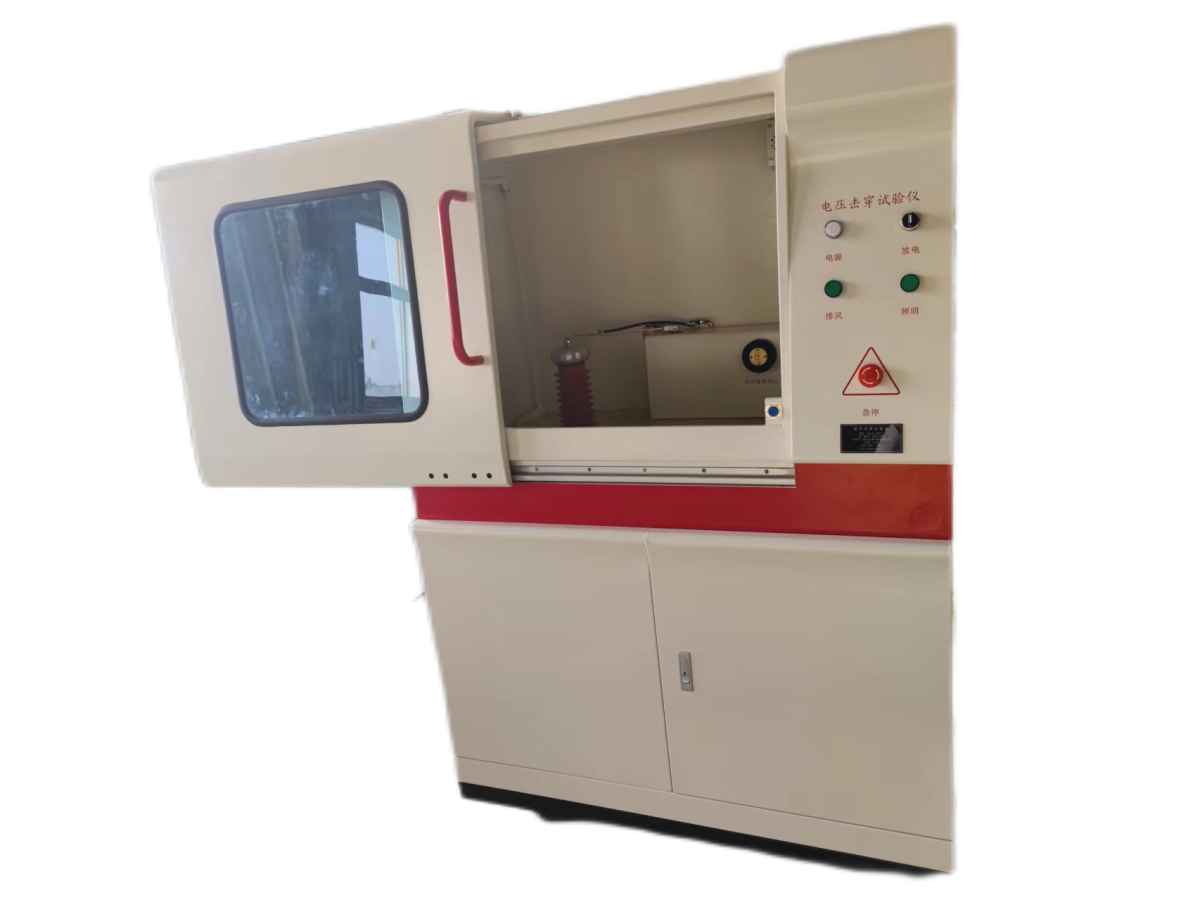

◆ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的 近距离大于370mm，50KV测试设备高压电极距离试验箱壁的 近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.（注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害）。
◆ 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
◆ 六级高压安全断电控制：①总电源开关②高压断电开关（钥匙开关）③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关
整机组成：
1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。
2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。
3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。
4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。
5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）
电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。
一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。
电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿。
满足标准：
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、GB/T3333 电缆纸工频电压击穿试验方法
5、HG/T 3330绝缘漆漆膜击穿强度测定法
6、GB12656 电容器纸工频电压击穿试验方法
7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》
售后服务
一、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生免费提供新版本控制软件。
