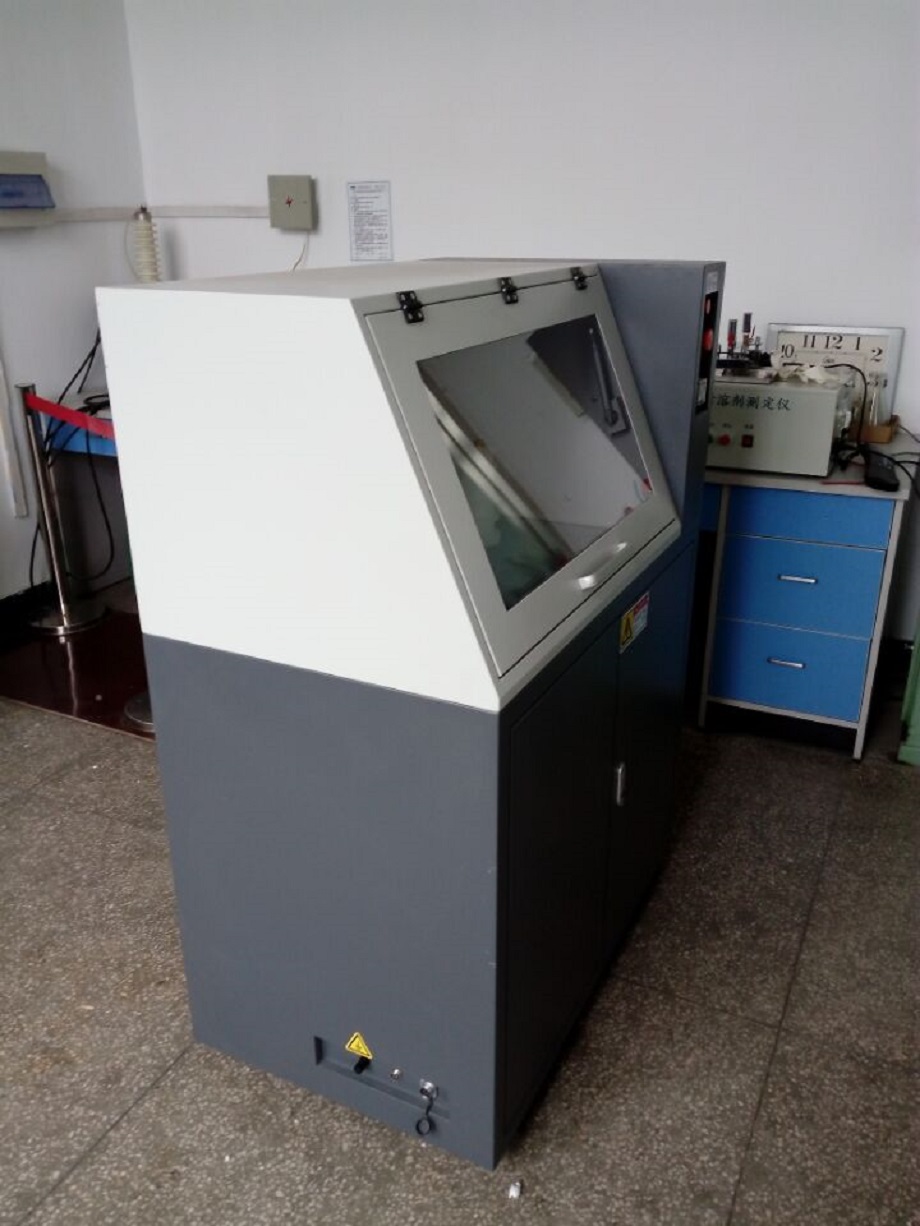

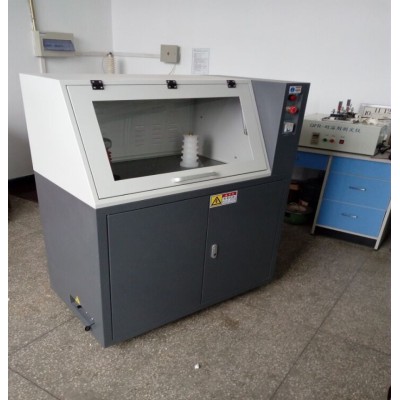

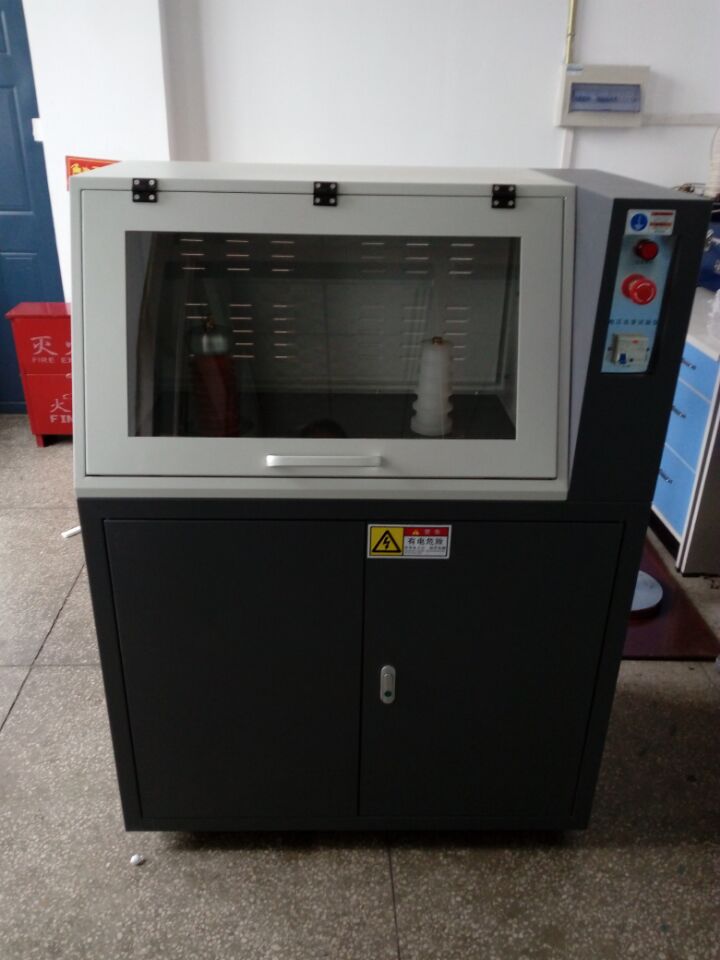

固体电介质击穿强度试验仪

固体电介质击穿强度试验仪  使用及存储环境：

使用环境：温度-20℃到40℃，湿度≤95%。

存储环境：温度-20℃到70℃，湿度≤95%。

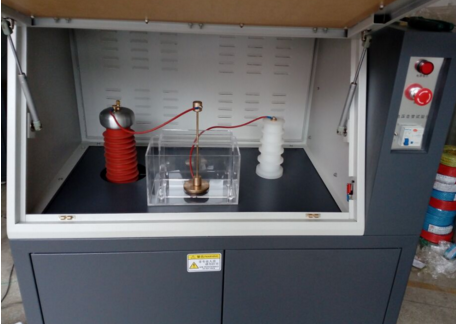

固体电介质击穿强度试验仪  试验电极

1 满足GB/T 1408-2006 绝缘材料电气强度试验方法；

2 满足GB/T 1695-2005 硫化橡胶工频电压击穿强度和耐压强度试验。

技术要求：

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

气体电介质击穿

在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.

配置清单

序号 主要配置 数量

1 试验主机 一台

2 控制装置 一套

3 放电系统 一套

4 数据采集系统 一套

5 试验油盒 一只(兼试验平台)

6 专用试验电极 一套（∮25两只+∮75一只）

7 试验软件（光盘） 一套

8 品牌计算机 一套

9 惠普A4喷墨打印机 一台

10 数据线 一根

11 电源线 一根

12 照明系统 一套

13 镊子 一把 随机

14 保险丝 二只 随机

15 产品使用说明书 一份

16 产品合格证 一份

17 产品保修单 一份

18 装箱单 一份

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

注意事项：

本仪器为高压试验设备，使用时必须注意以下几点

1、仪器安装时应具有独立的接地线。

2、在开机前，操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间，相对湿度60％到70％之间

5、试样击穿瞬间有火花产生并伴有声响，属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7、每次进行试验前，必须检查仪器接地。

计算机系统及软件包

1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统。

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验。

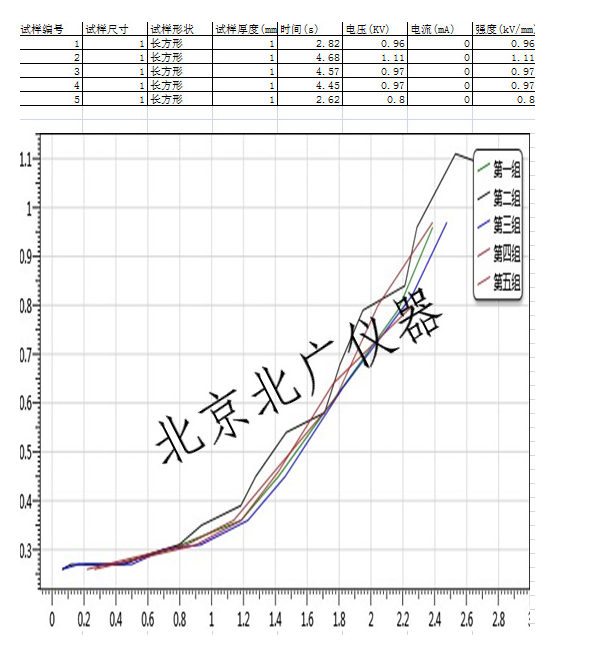

3、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

4、可对试验数据进行编辑修改，灵活适用；

5、试验条件及测试结果等数据可自动存储；

6、试验报告格式灵活可变，适用于不同用户的不同需求；

7、可对一组试验中曲线数据的有效与否进行人为选定；

8、试验结果数据可导入EXECL,WORD文档编辑；

9、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

10、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

11、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

塑料的电击穿机理：介电击穿机理可分为电击穿、热击穿、化学击穿、放电击穿等，往往是多种机理综合发生。通常把不随温度变化的击穿称为电击穿，把随温度变化的击穿称为热击穿。热击穿的外部表现是介电强度随温度升高而迅速下降，与施加电压作用的长短有关；与电场中产生的热量大于它能散热的热量，使其内部温度不断升高。温度升高导致其电阻下降，流经试样电流增大，产生的热量更多，如此循环不已，致使介质转变为另一种聚焦态，失去耐电压能力，材料被破坏。电击穿的特点是介电强度与周围介质的电性能有关；击穿点常常出现在电极边缘其至电极以外。

使用说明：

1、试验单位：对材料进行试验检测的单位名称；

2、送试单位：送材料检测的单位名称；

3、试验方式：选择进行“交流试验”或“直流试验”；

4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度；

7、试验湿度：输入试验湿度；

8、设备型号：显示机器型号，此处不可变；

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入；

11、电极形状：输入电极形状；

12、电极尺寸：输入电极尺寸；

13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；

14、峰降电压：用于判断材料是否击穿，必须输入项；

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息；

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状；

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；

28、应    用：确认此界面所做设置；

29、退    出：返回主界面，设置无效；

安装培训:仪器包装内附有说明书，专业培训人员为客户指定操作者讲解仪器正常操作流程、操作注意事项及仪器的日常维护要求；也可以根据客户要求提供上门培训服务。

品质保证：

一年保修，终身维护！
