绝缘油介质损耗介电强度测量仪

绝缘油介质损耗介电强度测量仪  空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，进入图6界面和图7界面，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。

绝缘油介质损耗介电强度测量仪  仪器特点：

01、本仪器在试验过程中可对升压击穿过程绘制实时曲线，

02、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

03、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

04、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

05、可设置操作口令，做到专机专人操作，避免无关人员误操作。

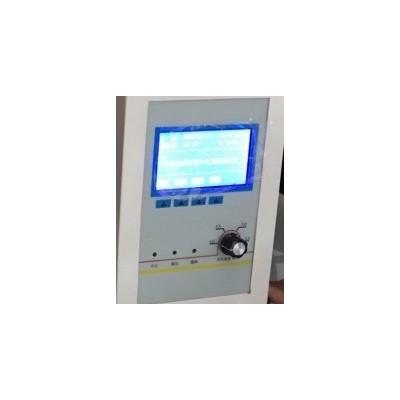

面板说明：

1. 液晶屏       显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；

     2．打印机       打印单次及多次测试结果的平均值；

3．电源插座及开关  良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断

4．油杯槽       用于放置测试油杯

5．测量信号插座  用于插接测量信号线

6. 温度信号线     打开后放入或取出油杯，关闭后方可进行测试；

7. 接地柱      可靠的地线连接柱

设备运行环境

 绝缘油微水、酸值测试仪设计为用于在室内环境下运行，且不允许在有易爆危险的环境内使用。请将设备竖立放在利于操作、无震动的试验地点，尽可能地做好防腐蚀气体及防化学品污染保护。

本设备应做好防过度温度波动及阳光直射保护。室设计的专用仪器。该仪器需要安装在无强烈振动、无直接光照、周围无强电或强磁场的环境中。

■   环境湿度：≤ 80% （卡尔费休实验≤ 65%）

■   温度范围：5℃ ～ 40℃

■   电    压：220V（±10%） 50Hz

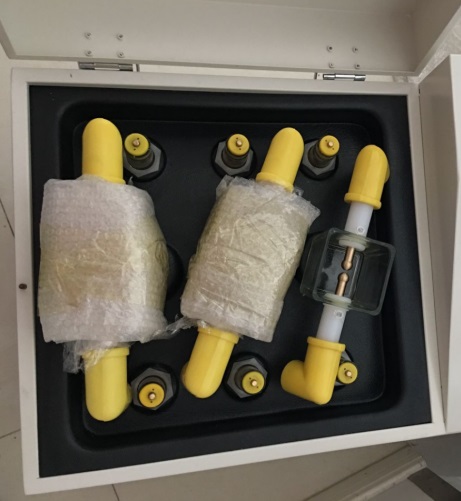

油杯的技术指标

组装方法：

清洗后的零部件禁止用手直接接触，组装时必须戴好丝绸类手套，按照下列步骤进行组装。

a.将绝缘圈（6）放入屏蔽电极（4）中。

b.二者套在低压电极（2）上。

c.将低压电极螺帽（3）拧紧在低压电极（2）上。

d.将屏蔽电极螺帽（5）拧紧在屏蔽电极（4）上。

e.将绝缘圈（7）套在屏蔽电极（4）上。

f.将油杯上盖（8）拧紧在将屏蔽电极螺帽（5）上。

g.将以上组装体轻轻地放入高压电极（1）中，组装完成

仪器的成套性

1. 主机            壹台

2.油杯             壹套

3. 滲油杯          壹个

4. 油杯托架        壹个

5. 玻璃注射器      壹支

6.  测试线           壹条

7. 温度传感器      壹条

8. 电源线          壹条

9. 合格证          一份

10. 说明书         壹本

11. 出厂检验报告   壹张

12.保险管（5A）    贰支

13.打印纸卷        贰卷

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

闪络 flashover

试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

技术指标

1. 升压器容量    1.5 kVA

2. 升压速度     2.0kV/s，2.5kV/s，3.0 kV/s，3.5kV/s 四档任选

3. 输出电压     0～80 kV

4. 电源畸变率   ＜1%

5. 显示方式     大屏幕液晶汉字显示

6. 电极间隙     标准2.5 mm

7. 外形尺寸     409 mm×393 mm×388 mm

8. 仪器重量     29 kg；

连接传感器

    将传感器固定在滴定支架上，传感器电缆连接到主机背面左侧的传感器接口上。不同规格传感器所对应的接口有所不同，需要确认后再插入，避免损坏传感器、接口甚至测量模块。

    复合电极接口（BNC）连接复合型传感器，如pH复合传感器、复合型氧化还原传感器；

    指示电极接口（香蕉插头）连接单体的指示电位变化的传感器，如铂电极、银电极、铜电极、pH玻璃电极等；

    参比电极接口（香蕉插头）连接单体的作为电位基准的传感器，如甘汞电极、硫酸亚汞电极、pH玻璃电极等；

    数字电极接口（4pin航空插头）连接专用的数字传感器，如水分电极、光度电极、温度电极等。

操作提示---主机触摸屏操作

    操作人员发布指令及仪器回馈信息都是通过触摸屏幕完成，屏幕上显示的操作界面就是人机对话的窗口。

    可使用手指、指甲或者专用触控笔激活触摸屏进行控制及输入操作，在进行操作时有以下特点：

        ■  要使用适中的力度进行触控

        ■  连续点击的频率不能过高

        ■  不要用尖锐物件划蹭

        ■  注意防止液体渗入

售后服务：

仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排 便捷有效的处理方案。

售后服务

一、安装调试：协助试验机的安装，负责试验机的运输、调试。

二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。

三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。

四、软件升级：终生免费提供新版本控制软件。
