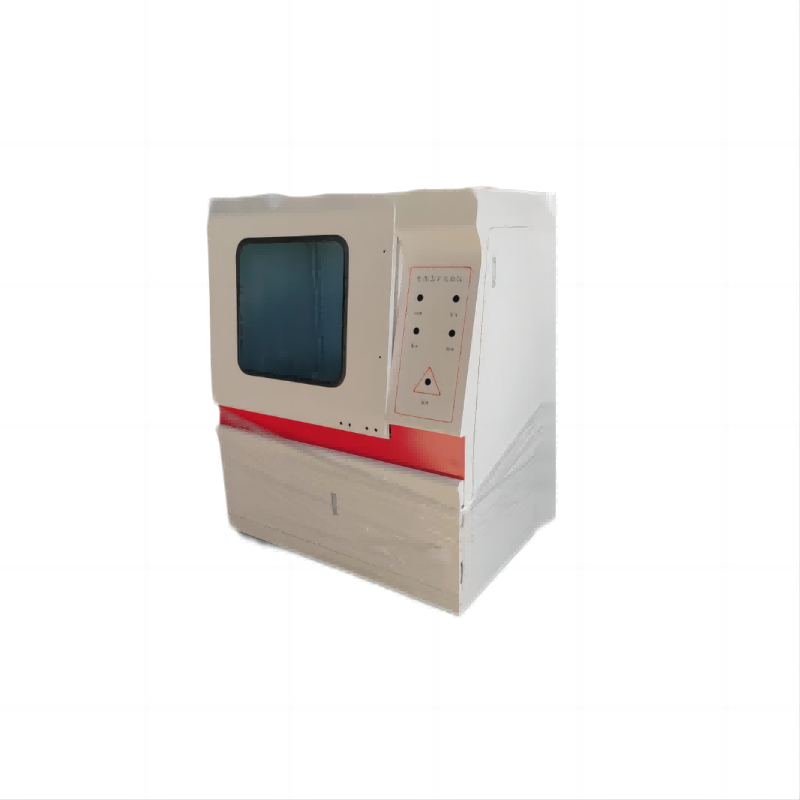

GB1408.1-2006直流耐电压试验机

GB1408.1-2006直流耐电压试验机  制造和检验标准

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

第2部分：对应用直流电压试验的附加要求》

3、JJG 795-2004 《耐电压测试仪检定规程》

适用的试验方法标准

1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

2、GB/T3333《电缆纸工频击穿电压试验方法》

3、GB12913-2008《电容器纸》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

GB1408.1-2006直流耐电压试验机  产品特点：

1、采用智能集成电路进行匀速升压。

2、支持短时间内短路试验要求。

3、电压试验精度： ≤ 1％。

4、试验电压连续可调： 0--50KV。

5、电流可采集到mA级。

6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。

7、电源：220V±10%的单相交流电压和50Hz±1%的频率。

8、电流电压稳定度: 外界电源电压波动10%时

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的 低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。

注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

试验方式

1、绝缘试样空气中击穿或耐压试验

2、绝缘试样浸油中击穿或耐压试验

3、绝缘试样空气中阶梯击穿或耐压试验

4、绝缘试样浸油中阶梯击穿或耐压试验

注：根据用户要求，可定制其他试验方式

试验软件：

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

标准配置：

01、主机一台

02、试验装置一套

03、控制系统一套

04、数据采集系统一套

05、试验用电极 ￠25mm两个，￠75mm一个

06、试验油箱一套

07、放电棒一支

08、试验用软件一套

09、品牌计算机一套

10、打印机一台

11、使用说明书一份

软件功能：

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

2、可对试验数据进行编辑修改，灵活适用；

3、试验条件及测试结果等数据可自动存储；

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定；

6、试验结果数据可导入EXECL、WORD文档编辑；

7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1s内切断电源；

9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

整机组成：

升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。（订做除外）

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

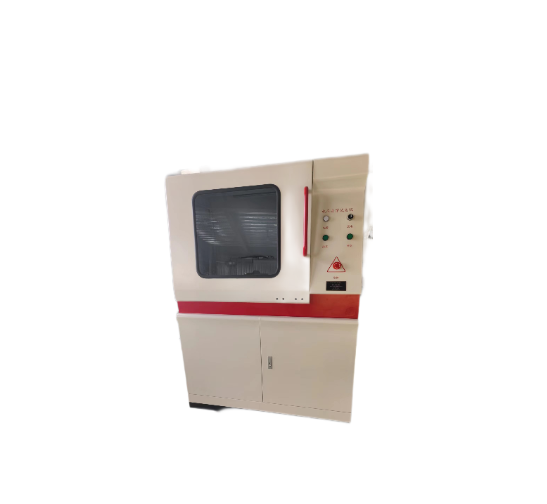

结构特点：

   V电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了 标准里面关于极慢速试验和极快速试验的 要求，保证用户可以自由选择升压速率。

试验方式：

1、绝缘试样空气中击穿、耐压试验或阶梯试验；

2、绝缘试样浸油中击穿、耐压试验或阶梯试验；

注：根据用户要求，可定制其他试验方式。

耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪   主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。

服务

1．供方质量保证体系严格按照ISO9001质量标准之要求执行

2．培训：可根据客户要求在设备出厂前或设备到场后，对需方的技术人员进行操作、保养及设备维护进行技术培训

3．服务：当设备因质量或其他原因不能正常工作时，我公司在得到通知后24小时内给予答复；需要现场维修时，我公司在得到通知后48小时内派员上门维修、检测

4．设备保修期为1年。
