树脂、云母电气强度耐压强度试验仪

树脂、云母电气强度耐压强度试验仪  常规型号为：

                 BDJC-10KV

                 BDJC-20KV

                 BDJC-30KV

                 BDJC-50KV

                 BDJC-100KV

 树脂、云母电气强度耐压强度试验仪

仪器特点

1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。

2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。

3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。

4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。

5、可设置操作口令，做到专机专人操作，避免无关人员误操作。

气体电介质击穿

在电场作用下气体分子发生碰撞电离而导致电极间的贯穿性放电.其影响因素很多,主要有作用电压,电板形状,气体的性质及状态等.气体介质击穿常见的有直流电压击穿,工频电压击穿,高气压电击穿,冲击电压击穿,高真空电击穿,负电性气体击穿等.空气是很好的气体绝缘材料,电离场强和击穿场强高,击穿后能迅速恢复绝缘性能,且不燃,不爆,不老化,无腐蚀性,因而得到广泛应用.为提供高电压输电线或变电所的空气间隙距离的设计依据（高压输电线应离地面多高等）,需进行长空气间隙的工频击穿试验.

媒质：

⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。

⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。

产品描述

电压击穿试验仪,由电脑控制，通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。

本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。可以随时调取当前及历史试验数据进行查看，编辑及修改实验结果。

可对软件设置密码，生成密码保护，做到专机专人操作，避免无关人员误操作，试验结果编辑修改后打印，方便操作 更加人性化。

仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式

满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法

        第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333 电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656 电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

试验软件：

1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统；

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；

3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定；

10、试验结果数据可导入EXECL,WORD文档编辑；

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；

标准配置：

主机一台、试验装置一套、控制系统一套、数据采集系统一套、试验用电极 ￠25mm两个，￠75mm一个、试验油箱一套、放电棒一支、试验用软件一套、品牌计算机一套、打印机一台、使用说明书一份

注意事项：

本仪器为高压试验设备，使用时必须注意以下几点

1、仪器安装时应具有独立的接地线。

2、在开机前，操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间，相对湿度60％到70％之间

5、试样击穿瞬间有火花产生并伴有声响，属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7、每次进行试验前，必须检查仪器接地。

击穿场强

在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要 大的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量。

整机组成：

升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

关于击穿电压测试术语、定义及类型：

1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

结构特点：

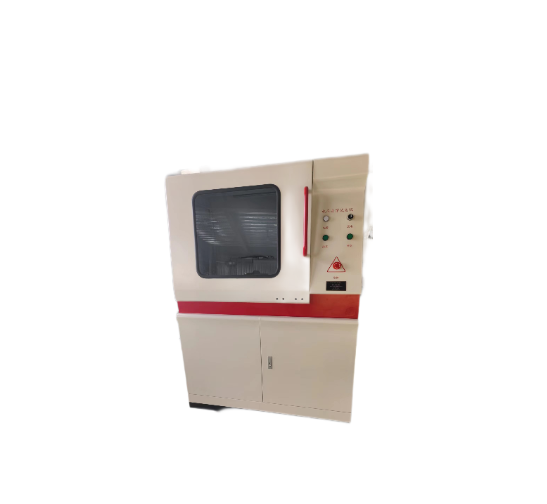

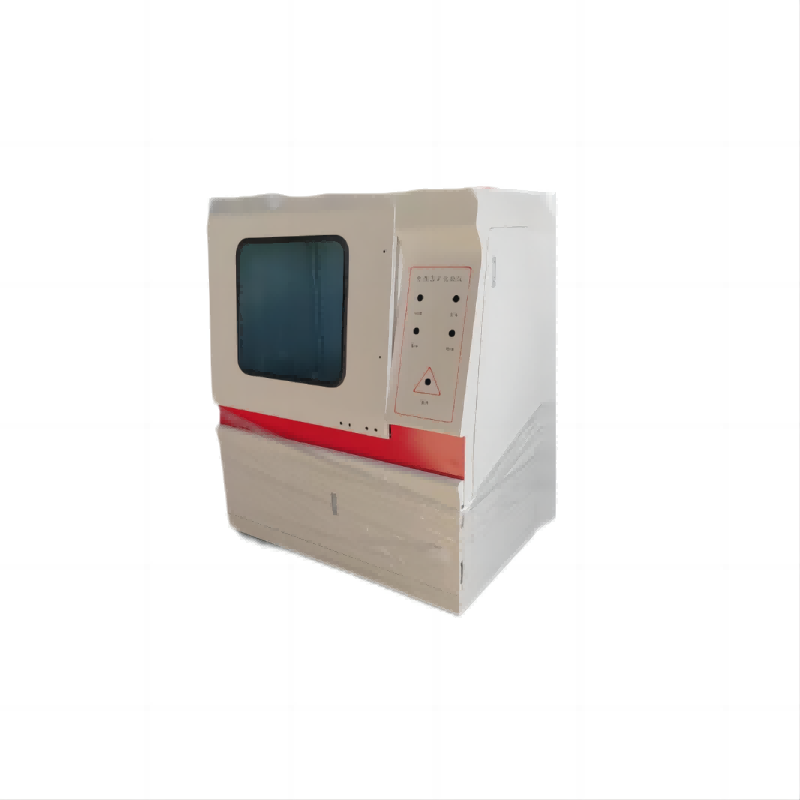

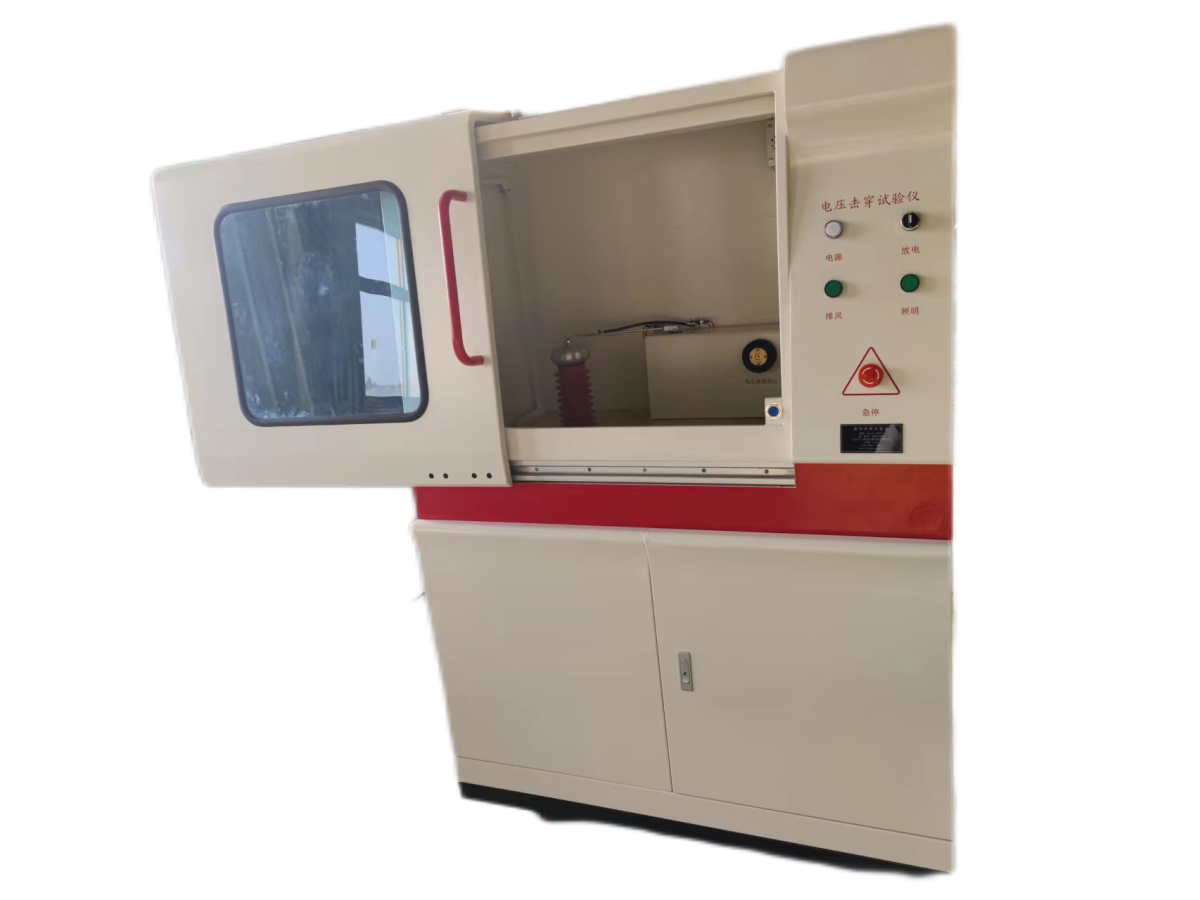

   V电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了 标准里面关于极慢速试验和极快速试验的 要求，保证用户可以自由选择升压速率。

软件使用说明：

1、试验单位：对材料进行试验检测的单位名称；

2、送试单位：送材料检测的单位名称；

3、试验方式：选择进行“交流试验”或“直流试验”；

4、试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验；

5、试验人员：输入检测人员姓名；

6、试验温度：输入试验温度；

7、试验湿度：输入试验湿度；

8、设备型号：显示机器型号，此处不可变；

9、执行标准：选择所使用的标准；

10、试验介质：选择试验介质，或可以自己编辑写入；

11、电极形状：输入电极形状；

12、电极尺寸：输入电极尺寸；

13、使用量程：选择使用量程，分为10KV、20kV、30kv、50kv、100kv；

14、峰降电压：用于判断材料是否击穿，必须输入项；

15、初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置；

16、升压速度：选择升压的速度，控制在试验过程中升压的快慢；

17、梯度电压：用于梯度耐压试验，设置每次升压的梯度值；

18、梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间；

19、终止电压：设置在试验过程中电压的上限值；

20、试样制备：设置试样的制备信息；

21、材料名称：设置试验材料的名称；

22、试验时间：选择试验时期，或写入试验日期和时间；

23、报告编号：设置报告编号信息；

24、试样编号：设置试样编号信息，试验样品的规格编码及编号；

25、试样形状：设置试样形状；

26、试样尺寸：输入试样的尺寸；

27、试样厚度：输入试样厚度，用于计算试验强度，必须输入；

28、应    用：确认此界面所做设置；

29、退    出：返回主界面，设置无效；

注意事项：

●本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

●本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

●本公司保留对设备改进的权利，并不另行通知用户。

注：   其它未尽事宜请联系我们，我们将竭诚为您服务。
