产品介绍

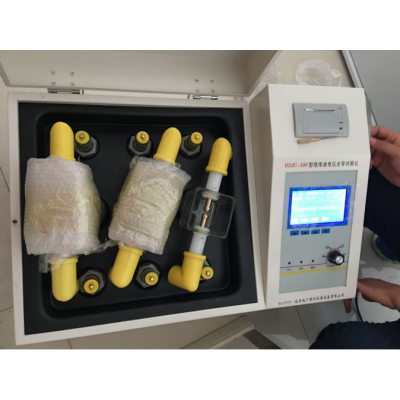

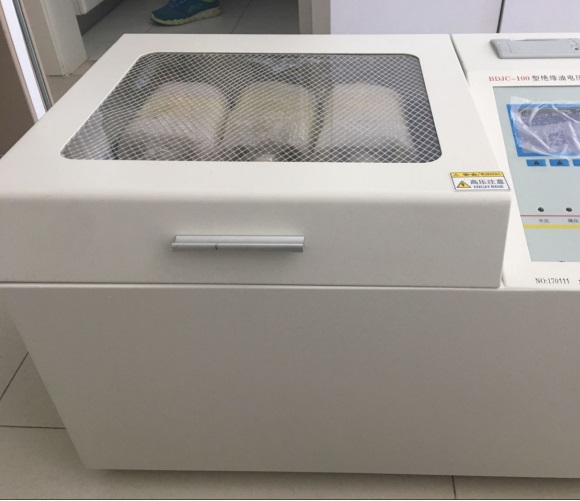

全自动绝缘油介电强度测试仪(三杯)是我公司全体科研技术人员，依据国家标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。
全自动绝缘油介电强度测试仪操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。
技术指标
1. 升压器容量 1.5 kVA
2. 升压速度 2.0kV/s，2.5kV/s，3.0 kV/s，3.5kV/s 四档任选
3. 输出电压 0～80 kV
4. 电源畸变率 ＜1%
5. 显示方式 大屏幕液晶汉字显示
6. 电极间隙 标准2.5 mm
7. 外形尺寸 409 mm×393 mm×388 mm
8. 仪器重量 29 kg；
仪器的成套性
1. 主机 壹台
2.油杯 壹套
3. 滲油杯 壹个
4. 油杯托架 壹个
5. 玻璃注射器 壹支
6. 测试线 壹条
7. 温度传感器 壹条
8. 电源线 壹条
9. 合格证 一份
10. 说明书 壹本
11. 出厂检验报告 壹张
12.保险管（5A） 贰支
13.打印纸卷 贰卷
使用条件
1. 环境温度 0～40℃
2. 相对湿度 ≤85%
3. 工作电源 AC 220V（1 ± 10%）
4. 电源频率 50 Hz (1 ± 10%)
5. 功率消耗 ＜200 W
仪器特点
1. 仪器采用大容量单片机控制，工作稳定可靠；
2. 仪器内设宽范围看门狗电路杜绝了死机现象；
3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；

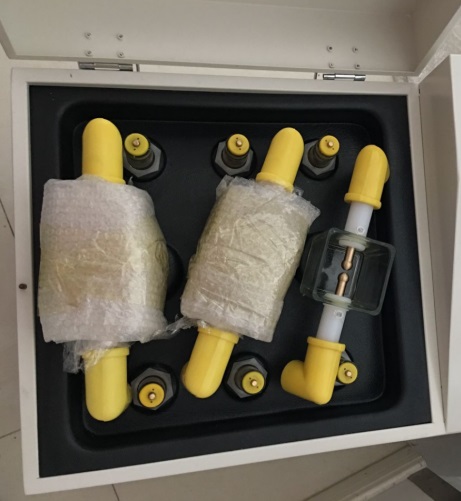

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。
Instrument characteristics
1. The instrument is controlled by a large capacity microcontroller, which ensures stable and reliable operation;
2. The instrument is equipped with a wide range watchdog circuit to prevent system crashes;
3. Multiple operation options, the instrument program has two national standard methods GB1986 and GB2002, as well as custom operations, which can adapt to different users' multiple choices;
4. The instrument oil cup is made of special glass and cast in one go, which eliminates the occurrence of interference phenomena such as oil leakage;
5. The unique high-voltage sampling design of the instrument allows the test values to directly enter the A/D converter, avoiding errors caused in the analog circuit and making the measurement results more accurate;
6. The instrument has functions such as overcurrent, overvoltage, short circuit protection, etc. inside, and has strong anti-interference ability and good electromagnetic compatibility;
7. Portable structure, easy to move, convenient for both indoor and outdoor use.
样品准备与处理：保证数据准确的基础
6. 油样代表性： 取样必须符合相关标准（如IEC 60475, ASTM D923），确保样品能代表被测油的整体状态。使用清洁、干燥、密封良好的取样瓶。
7. 样品干燥： 水分是影响介电常数和电阻率的关键因素。测试前，油样需在 严格控温（通常50-60℃）和真空（或干燥惰性气体保护） 条件下充分干燥脱水，具体方法参照标准或仪器要求。 未充分干燥的油样测试结果毫无意义。
8. 样品清洁： 油样必须 无可见颗粒杂质 。必要时需使用干燥的滤膜（孔径通常≤0.8μm或按标准要求）在密闭系统内进行过滤。防止过滤过程中油样吸潮和氧化。
9. 温度控制： 介电常数和电阻率对温度极其敏感。
测试必须在 恒定的标准温度下 进行（常用90℃或按相关标准规定）。
确保油样、测试杯在测试前已在恒温浴（油浴或空气浴）中 充分达到并稳定在设定温度 （通常需恒温至少30分钟）。
恒温浴的控温精度和均匀性需满足标准要求（如±0.5℃或更高）。
10. 避免污染：
所有接触油样的器具（烧杯、注射器、滤器等）必须 极度清洁、干燥、专用 。
转移油样时，避免使用易掉屑的纸巾或布料。
防止油样长时间暴露在空气中，减少氧化和吸潮。
三、 测试杯操作：精密的测量核心
1. 测试杯清洁度： 这是最关键的操作之一！
每次测试前后，必须按照操作手册规定的方法 彻底清洁 测试杯。残留的油膜、杂质、水分会严重影响后续测量结果。
清洁步骤通常包括：使用合适溶剂（如石油醚、甲苯，注意安全！）多次冲洗 -> 干燥溶剂（如无水乙醇）冲洗 -> 彻底干燥 （烘箱烘干或热风干燥，确保无任何溶剂或水分残留）。 严禁用棉签等擦拭内电极表面，以免划伤或留下纤维。
2. 测试杯装配：
组装测试杯时，确保电极间距符合标准（通常为1mm或2mm，需精确），电极平行且同心。 严格按照手册要求操作 。
拧紧部件时用力均匀，避免过度用力导致变形或损坏密封件。
确保所有密封件（O型圈）完好、清洁、安装到位，防止油样泄漏。
3. 油样注入：
将恒温好的油样 缓慢、平稳 地注入清洁干燥的测试杯中， 避免产生气泡 。
注入量需确保完全浸没电极，并达到规定液位（如有）。避免注入过满或不足。
注入后，轻轻摇晃或静置测试杯，确保电极间无气泡滞留。 气泡会严重干扰电场分布，导致测量结果错误。
4. 测试杯连接与安装：
将注好油的测试杯 小心、稳固 地安装到恒温浴的支架上。
连接测试线时， 确保主机电源关闭 。连接牢固，避免虚接。
确保测试杯良好接地（如果设计有接地）。
测试后处理与仪器维护
A. 安全放电：电阻率测试后，必须先对测试杯进行充分放电（使用仪器放电功能或等待足够长时间），再进行拆卸操作。
B. 油样处理： 测试后的油样作为 危险废弃物 处理，按实验室规定收集存放，交由有资质的单位处理。 不可随意倾倒。
C. 测试杯清洁（重复强调）： 立即按规范彻底清洁测试杯（见第11条）。清洁不彻底是后续测试结果失准的最常见原因。
D. 仪器清洁与存放： 保持仪器主机外部清洁干燥。不使用时，断开电源，盖上防尘罩。测试杯清洁干燥后妥善存放于专用盒内。
E. 定期维护： 按照维护计划进行定期保养，包括内部清洁（需专业人员）、性能检查、更换易损件（如密封圈）等。
F. 环境管理：保持实验室环境整洁，温湿度适宜（避免极端条件）。
安全 ：人身与设备防护
1. 熟悉操作规程： 务必 在使用仪器前仔细阅读并理解设备操作手册和安全规程。未经培训或授权人员不得操作。
2. 高压警示：
测试电阻率时，仪器电极间会施加高压直流电（通常数百至数千伏）。 测试过程中及测试刚结束，电极上可能残留高压！
严禁 在仪器通电或电极带电时触摸电极、测试杯内部或任何裸露的接线端子。
连接或断开测试杯与主机时， 务必确保主机电源已关闭 ，并等待足够时间（参考手册）让内部电容充分放电。使用放电棒（如有配备）进行确认放电。
3. 接地可靠：
确保仪器主机和测试杯（如果设计有接地端子） 牢固、可靠地连接到符合标准的保护地线上 。这是防止电击和保证测量准确性的基础。
4. 环境安全：
保持工作区域整洁、干燥、通风良好。
远离易燃易爆物品、水源和潮湿环境。
避免在强电磁干扰源附近使用。
5. 个人防护：
操作时建议佩戴 绝缘手套 （特别是在处理测试杯和连接线时）。
避免油样接触皮肤，部分绝缘油可能有一定毒性或刺激性，必要时佩戴防护眼镜和实验服。
处理清洗溶剂（如石油醚、甲苯等）时，应在通风橱内操作，佩戴防护口罩和手套，严格遵守化学品安全规范。
