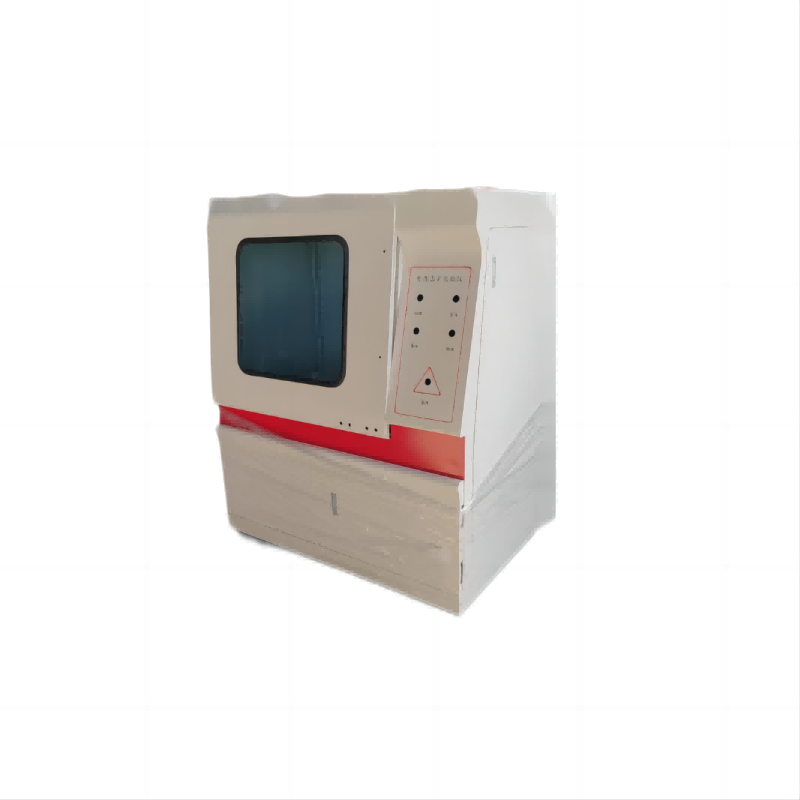

绝缘油介电强度试验仪，耐电压电气强度测量仪 关于击穿电压测试术语、定义及类型：
1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；
2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；
3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。
绝缘油介电强度试验仪，耐电压电气强度测量仪 适用材料：
主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。软件系统操作方便，性能稳定，安全可靠。
基本功能：
电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在0.1KV-3KV/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。
概 述
全自动绝缘油介电强度测试仪是依据国际标准IEC156和国家标准GB507-86及行标DL-T429.9的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。
测试后处理与仪器维护
A. 安全放电：电阻率测试后，必须先对测试杯进行充分放电（使用仪器放电功能或等待足够长时间），再进行拆卸操作。
B. 油样处理： 测试后的油样作为 危险废弃物 处理，按实验室规定收集存放，交由有资质的单位处理。 不可随意倾倒。
C. 测试杯清洁（重复强调）： 立即按规范彻底清洁测试杯（见第11条）。清洁不彻底是后续测试结果失准的 常见原因。
D. 仪器清洁与存放： 保持仪器主机外部清洁干燥。不使用时，断开电源，盖上防尘罩。测试杯清洁干燥后妥善存放于专用盒内。
E. 定期维护： 按照维护计划进行定期保养，包括内部清洁（需专业人员）、性能检查、更换易损件（如密封圈）等。
F. 环境管理：保持实验室环境整洁，温湿度适宜（避免极端条件）。
二、仪器特点
1. 仪器采用大容量单片机控制，工作稳定可靠；
2. 仪器内设宽范围看门狗电路杜绝了死机现象；
3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；
4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。
Conditions of Use
1. Environmental temperature: 0-40 ℃
2. Relative humidity ≤ 85%
3. Working power supply AC 220V ± 10%
4. Power frequency 50 ± 5 Hz
5. Power consumption<200 W
三、技术指标
1. 升压器容量 1.5 kVA
2. 升压速度 2.0kV/s，2.5kV/s，3.0 kV/s，3.5kV/s 四档任选
3. 输出电压 0～80 kV
4. 电源畸变率 ＜1%
5. 显示方式 大屏幕液晶汉字显示
6. 电极间隙 标准2.5 mm
7. 外形尺寸 409 mm×393 mm×388 mm
8. 仪器重量 29 kg；
四、使用条件
1. 环境温度 0～40℃
2. 相对湿度 ≤85%
3. 工作电源 AC 220V ± 10%
4. 电源频率 50 ± 5 Hz
5. 功率消耗 ＜200 W
测试后处理与仪器维护
20. 安全放电：电阻率测试后，必须先对测试杯进行充分放电（使用仪器放电功能或等待足够长时间），再进行拆卸操作。
21. 油样处理： 测试后的油样作为 危险废弃物 处理，按实验室规定收集存放，交由有资质的单位处理。 不可随意倾倒。
22. 测试杯清洁（重复强调）： 立即按规范彻底清洁测试杯（见第11条）。清洁不彻底是后续测试结果失准的 常见原因。
23. 仪器清洁与存放： 保持仪器主机外部清洁干燥。不使用时，断开电源，盖上防尘罩。测试杯清洁干燥后妥善存放于专用盒内。
24. 定期维护： 按照维护计划进行定期保养，包括内部清洁（需专业人员）、性能检查、更换易损件（如密封圈）等。
25. 环境管理：保持实验室环境整洁，温湿度适宜（避免极端条件）。
Post testing processing and instrument maintenance
20. Safe discharge: After resistivity testing, the test cup must be fully discharged (using the instrument's discharge function or waiting for a sufficient amount of time) before disassembly.
21. Oil sample processing: The tested oil sample is treated as hazardous waste, collected and stored according to laboratory regulations, and handed over to qualified units for processing. Do not dump at will.
22. Cleaning of test cup (repeated emphasis): Immediately and thoroughly clean the test cup according to the specifications (see Article 11). Incomplete cleaning is the most common reason for inaccurate subsequent test results.
23. Instrument cleaning and storage: Keep the outside of the instrument host clean and dry. When not in use, disconnect the power and cover with a dust cover. After cleaning and drying, store the test cup properly in a dedicated box.
24. Regular maintenance: Conduct regular maintenance according to the maintenance plan, including internal cleaning (requires professional personnel), performance inspection, replacement of vulnerable parts (such as sealing rings), etc.
25. Environmental management: Maintain a clean laboratory environment with appropriate temperature and humidity (avoid extreme conditions).
安全 ：人身与设备防护
1. 熟悉操作规程： 务必 在使用仪器前仔细阅读并理解设备操作手册和安全规程。未经培训或授权人员不得操作。
2. 高压警示：
测试电阻率时，仪器电极间会施加高压直流电（通常数百至数千伏）。 测试过程中及测试刚结束，电极上可能残留高压！
严禁 在仪器通电或电极带电时触摸电极、测试杯内部或任何裸露的接线端子。
连接或断开测试杯与主机时， 务必确保主机电源已关闭 ，并等待足够时间（参考手册）让内部电容充分放电。使用放电棒（如有配备）进行确认放电。
3. 接地可靠：
确保仪器主机和测试杯（如果设计有接地端子） 牢固、可靠地连接到符合标准的保护地线上 。这是防止电击和保证测量准确性的基础。
4. 环境安全：
保持工作区域整洁、干燥、通风良好。
远离易燃易爆物品、水源和潮湿环境。
避免在强电磁干扰源附近使用。
5. 个人防护：
操作时建议佩戴 绝缘手套 （特别是在处理测试杯和连接线时）。
避免油样接触皮肤，部分绝缘油可能有一定毒性或刺激性，必要时佩戴防护眼镜和实验服。
处理清洗溶剂（如石油醚、甲苯等）时，应在通风橱内操作，佩戴防护口罩和手套，严格遵守化学品安全规范。
仪器操作与测量
15. 预热与校准：
开机后，让仪器 预热 达到规定时间（参考手册），使内部电子元件稳定。
定期 使用标准校验电容/电阻器对仪器进行 校准 （按照手册规定的周期和方法）。这是保证测量精度的必要步骤。记录校准数据。
16. 参数设置： 准确设置测试参数：
测试项目： 介电常数 (Relative Permittivity, εᵣ) 或 电阻率 (Resistivity, ρ)。
测试温度： 必须与恒温浴设定温度一致。
测试电压： 电阻率测试需设置施加的直流电压（按标准规定，如500V）。 严禁超过测试杯和仪器的额定电压。
充电/极化时间：电阻率测试前，油样需要充电稳定，时间设置需符合标准（如60秒）。
测量时间： 电阻率读数通常在充电结束后稳定一段时间（如60秒）读取。
17. 开始测试：
确认所有设置正确，连接无误，恒温稳定。
启动测试，期间 不要触碰仪器或连接线 。
18. 结果读取与记录：
待测试完成，读数稳定后记录结果。
记录完整的测试信息：油样编号、测试日期时间、环境温湿度、测试温度、仪器型号/编号、操作人员、以及 所有关键参数设置。
19. 异常处理： 如遇测试结果异常波动、仪器报警、异味、异响等情况， 立即安全地停止测试 （关闭电源），排查原因，必要时联系维修人员。 勿强行继续操作。
Safety first: personal and equipment protection
1. Familiarize oneself with operating procedures: It is essential to carefully read and understand the equipment operation manual and safety regulations before using the instrument. Untrained or authorized personnel are not allowed to operate.
2. High voltage warning:
When testing resistivity, high voltage direct current (usually several hundred to several thousand volts) is applied between the electrodes of the instrument. During and immediately after the testing process, there may be residual high voltage on the electrodes!
It is strictly prohibited to touch the electrodes, the inside of the test cup, or any exposed wiring terminals when the instrument is powered on or the electrodes are charged.
When connecting or disconnecting the test cup from the host, make sure that the host power is turned off and wait for sufficient time (refer to the manual) for the internal capacitor to fully discharge. Use a discharge rod (if equipped) to confirm discharge.
3. Reliable grounding:
Ensure that the instrument host and test cup (if designed with grounding terminals) are securely and reliably connected to a standard protective grounding wire. This is the foundation for preventing electric shock and ensuring measurement accuracy.
4. Environmental safety:
Keep the work area clean, dry, and well ventilated.
Stay away from flammable and explosive materials, water sources, and humid environments.
Avoid using near strong electromagnetic interference sources.
5. Personal protection:
It is recommended to wear insulated gloves during operation (especially when handling test cups and connecting wires).
Avoid contact between the oil sample and the skin, as some insulating oils may be toxic or irritating. If necessary, wear protective goggles and lab coats.
When handling cleaning solvents (such as petroleum ether, toluene, etc.), they should be operated in a fume hood, wearing protective masks and gloves, and strictly following chemical safety regulations.
The testing of dielectric constant and resistivity of insulating oil is a key test for evaluating its electrical performance, with high precision requirements, multiple operational steps, and susceptibility to pollution and environmental impact. Strictly adhering to safety regulations, ensuring absolute cleanliness and dryness of samples and test cups, precise control of testing temperature, standardized operation of test cups, and regular calibration and maintenance of instruments are the cornerstone of obtaining reliable and accurate test results. Negligence in any aspect may lead to data bias or even misjudgment of oil quality. Be cautious and meticulous, safety first
适用范围：
主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

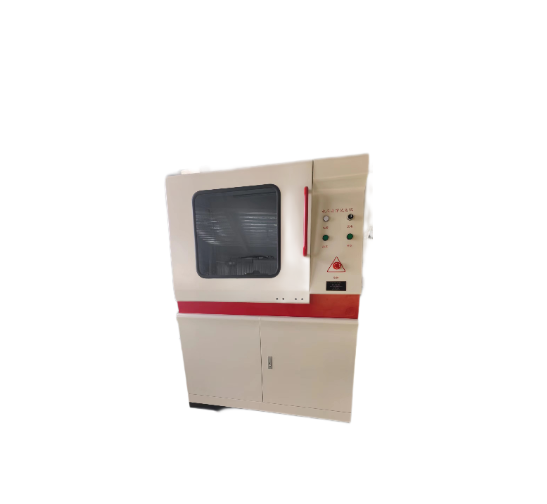

由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内领先地位（国内 能达到此功能的厂家），使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。
本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
软件功能:
01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作
02、曲线显示：在实验过程中可以动态显示试验曲线
03、数据导出：可以对试验结果导入EXCEL表格
04、实验报告：可以人为设置报告名称，并对实验报告进行打印
05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择
06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
08、试样设置：可对不同标准的试样参数灵活设置
09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
10、标准选择：含有不同标准，可根据需求自行选择
11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验
介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.
介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。
