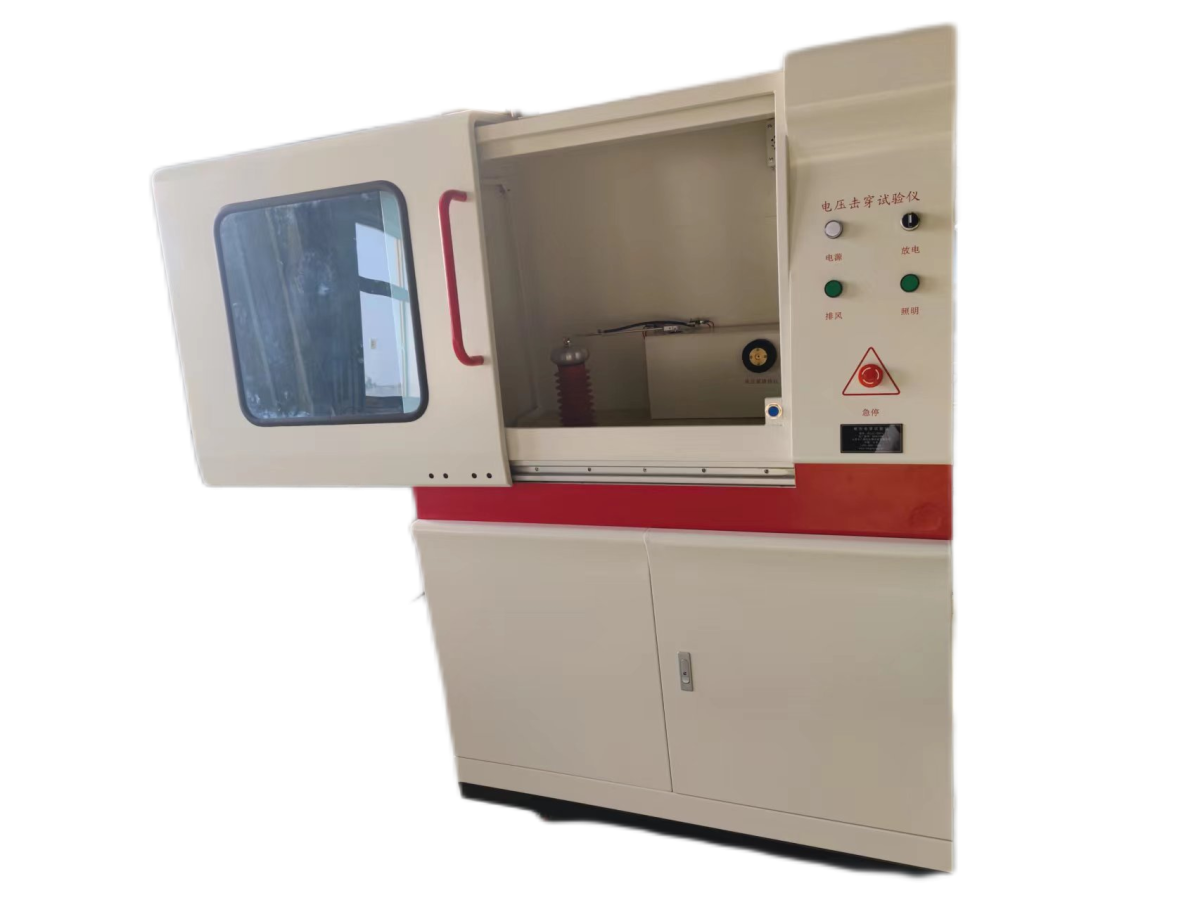

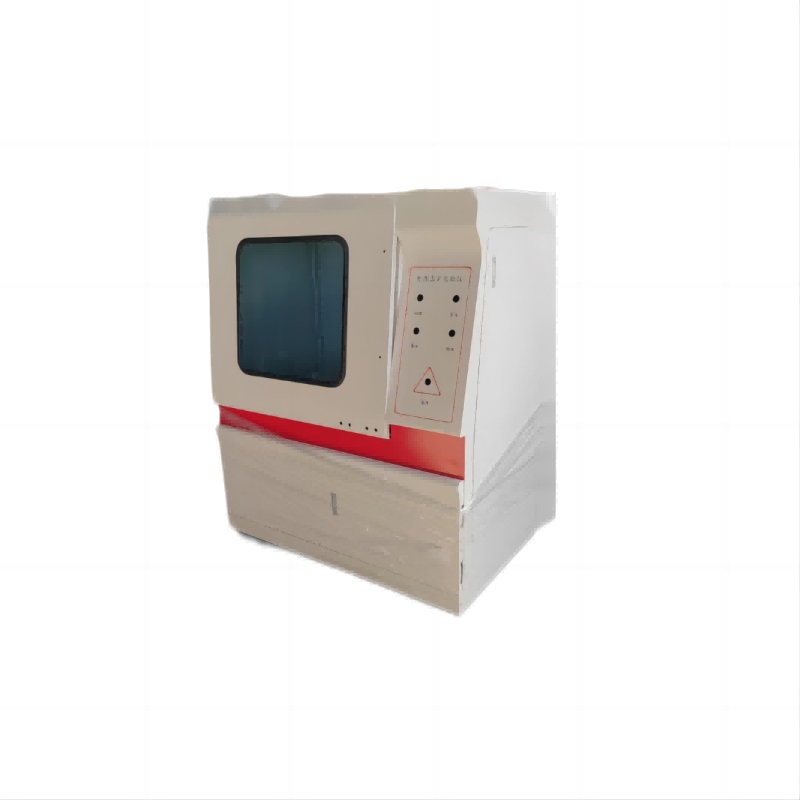

GB12656 电容器纸工频电压击穿试验仪 击穿场强
在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要 的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量。
GB12656 电容器纸工频电压击穿试验仪 常规型号：
BDJC-10KV（1万伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜，一般厚度为1-3mm
BDJC-30KV（3万伏）主要适用于橡胶，绝缘漆漆膜，聚氨酯，硫化橡胶等推荐可测厚度2-3mm
BDJC-50KV（5万伏）主要用于电缆纸，电容器纸，云母，陶瓷，推荐可测厚度为2-3mm
BDJC-100KV（10万伏）适用于玻璃，层压材料，橡胶，树脂，推荐可测厚度为2-5mm
BDJC-150KV（15万伏） 适用于塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料,推荐可测厚度为1-6mm
液体电介质击穿
纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.
试验软件：
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。
交直流试验的切换
1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。
2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。
3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。
4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。
仪器特点
1、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
2、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
3、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
4、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
5、可设置操作口令，做到专机专人操作，避免无关人员误操作。
绝缘介电强度试验与绝缘电阻测试
绝缘介电强度试验是在相互绝缘的部件之间或绝缘的部件与地之间,在规定时间内施加规定的电压,以此来确定电机在额定电压下能否安全工作,能否耐受由于开关、浪涌及其它类似现象所导致的过电压的能力,从而评定电机绝缘材料或绝缘间隙是否合适。如果电机有缺陷,则在施加试验电压后,会产生击穿放电或损坏。击穿放电表现为飞弧(表面放电)、火花放电(空气放电)或击穿(击穿放电)现象。过大的漏电流可能引起电参数或物理性能的改变 。
绝缘介电强度试验与绝缘电阻测试是不能等同的。清洁、干燥的绝缘体尽管具有高的绝缘电阻,但却可能发生不能经受绝缘介电强度试验的故障;反之,一个脏的、损伤的绝缘体,其绝缘电阻虽然低,但在高电压下也可能不会被击穿。由于绝缘部件是由不同材料制成或是由不同材料合成的,它们的绝缘电阻各不相同。因此,绝缘电阻的测试不能完全代表对清洁度或无损伤程度的直接量度。但是,这种测试对确定高温、潮湿、污物、氧化或挥发性材料等对绝缘特性影响程度是极为有益的 。
事实上,一台由于过热而使绝缘材料已经老化变脆的电机,其绝缘电阻仍可高达100MΩ,但却无法通过绝缘介电强度试验。绝缘电阻测试对绝缘材料受潮特别敏感,对绝缘材料老化则显得力不从心。
绝缘介电强度试验一般采用50Hz正弦波交流电,而绝缘电阻测试均采用直流电。
适用范围及功能
主要适用于固体绝缘材料如：塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。
本仪器由电脑控制，是我公司自主研发的全新第二代介电击穿检测仪器，本仪器由数字集成电路系统与软件控制系统两大部分构成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
介电系数，是一个在电的位移和电场强度之间存在的比例常量。这一个常量在自由的空间（一个真空）中是8.85×10的-12次方法拉第/米（F/m）。在其它的材料中，介电系数可能差别很大，经常远大于真空中的数值，其符号是eo。 在工程应用中，介电系数时常在以相对介电系数的形式被表达，而不是 值。如果eo表现自由空间（是，8.85×10的-12次方F/m）的介电系数，而且e是在材料中的介电系数，则这个材料的相对介电系数（也叫介电常数）由下式给出： ε1=ε / εo=ε×1.13×10的11次方 很多不同的物质的介电常数超过1。这些物质通常被称为绝缘体材料，或是绝缘体。普遍使用的绝缘体包括玻璃，纸，云母，各种不同的陶瓷，聚乙烯和特定的金属氧化物。绝缘体被用于交流电（AC），声音电波（AF）和无线电电波（射频）的电容器和输电线路。
测试介电强度的仪器信息
介电击穿强度试验仪 满足GB1408.1-2006 要求，主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用单片机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印 的一种测试仪器。
介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.
介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
表1 预处理条件
温度（℃） 相对湿度（%） 时间（h）
20±5 65±5 ≥24
70±2 ＜40 4
105±2 ＜40 1
条件处理：试验前，试样在规定的温度下，在一定相对湿度的大气中或完全浸于水（或其他液体）中，放置规定的时间后进行试验，以考核材料性能受温度、湿度等各种因素影响的程度。处理条件由表2选取。机械应力处理条件和方法按产品标准规定。
本仪器具有比较完善的安全防护措施：
本仪器具有多重防护措施，保证操作人员的人身安全
1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。
2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为
在零位
3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，
自动终止并归零
4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零
5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零
6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位
7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，
增长使用寿命
8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。
9、独立接地保护
10、短路保护
11、软件误操作保护
12、漏电保护
13、实验结束放电保护
电击穿安全说明：
1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。20KV测试设备高压电极距离试验箱壁的 近距离时安全距离，试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护等。
满足标准：
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、GB/T3333 电缆纸工频电压击穿试验方法
5、HG/T 3330绝缘漆漆膜击穿强度测定法
6、GB12656 电容器纸工频电压击穿试验方法
7、ASTM D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》
使用说明
试验单位：对材料进行试验检测的单位名称。
送试单位：送材料检测的单位名称 。
试验方式：选择进行“交流试验”或“直流试验”。
试验方法：可进行“击穿”，“耐压”，“梯度耐压”试验。
试验人员：输入检测人员姓名。
试验温度：输入试验温度。
试验湿度：输入试验湿度。
设备型号：显示机器型号，此处不可变。
执行标准：选择所使用的标准。
试验介质：选择试验介质，或可以自己编辑写入。
电极形状：输入电极形状。
电极尺寸：输入电极尺寸。
使用量程：选择使用量程，分为10KV 20kV 50kv
峰降电压：用于判断材料是否击穿，必须输入项。一般为0.1
初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置。
升压速度：选择升压的速度，控制在试验过程中升压的快慢。
梯度电压：用于梯度耐压试验，设置每次升压的梯度值。
梯度时间：用于梯度耐压试验，设置在相应梯度的耐压时间。
终止电压：设置在试验过程中电压的上限值。
试样制备：设置试样的制备信息。
材料名称：设置试验材料的名称。
试验时间：选择试验时期，或写入试验日期和时间。
报告编号：设置报告编号信息。
使用时的注意事项：
本仪器为高压试验设备，使用时必须注意以下几点
1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。
2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。
3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。
4、设备安放要平稳，安放的地面要坚固。 好是水泥地面以免产生共振。
5、该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。
6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。
7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。
8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。
9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。
10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。
11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。
12、不要在设备运行时插拔设备的电源插头。
制造和检验标准
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
适用的试验方法标准
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《电容器纸》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
