总有机碳TOC分析仪的测定原理 TOC仪器的测定原理
总有机碳TOC分析仪的测定原理 总有机碳(TOC)，由专门的仪器——总有机碳分析仪(以下简称TOC分析仪)来测定。TOC分析仪，是将水溶液中的总有机碳氧化为二氧化碳，并且测定其含量。利用二氧化碳与总有机碳之间碳含量的对应关系，从而对水溶液中总有机碳进行定量测定。
仪器按工作原理不同，可分为燃烧氧化—非分散红外吸收法、电导法、气相色谱法等。其中燃烧氧化—非分散红外吸收法只需一次性转化，流程简单、重现性好、灵敏度高，因此这种TOC分析仪广为国内外所采用。
TOC分析仪主要由以下几个部分构成：进样口、无机碳反应器、有机碳氧化反应(或是总碳氧化反应器)、气液分离器、非分光红外CO2分析器、数据处理部分。
TOC分析仪是一种常用于化学、生物和环境科学研究中的实验仪器。它是采用燃烧、氧化或还原等物理或化学反应，将样品中的有机物转化为三氧化碳和水，并通过测量二氧化碳生成量或消耗量来确定样品中的有机碳含量。TOC分析仪具有分析速度快、准确度高、操作简便等优点，因此在许多实验室中被广泛应用。
TOC分析仪的原理基于样品中有机物的氧化。当样品通过TOC分析仪时，它首先会经过一个燃烧室，在此处有机物会被完全氧化成二氧化碳和水。产生的二氧化碳被转移到另一个室内，这个室内含有一个传感器，可以测量二氧化碳的浓度。通过测量二氧化碳的生成量或消耗量，可以计算出样品中的有机物含量。
特点
① 不需要添加酸试剂、氧化剂和任何气体，无需附加日常维护费。
② 操作简单、快捷、可靠。使用者无需专业知识和专门培训。
③ 针对TOC1000ppb以下去离子水的检测设计，在线、离线检测可以切换使用。
④ 超大的存储器能自动存储最近12个月连续检测的数据，可以查询任意一天的检测记录，并能打印检测结果。
⑤ 检测速度快，一次检测分析时间仅为4分钟。
⑥ 同步检测水样的电导率值，将TOC分析仪与电导率仪合二为一。
⑦ 体积小、重量轻、耗能少、携带方便。
⑧ 具有自动的上限报警输出，超出设定的检测结果时可以提醒操作者。
⑨ 易于按照USP <643>和EP <2.2.44>以及中国药典2005年版附录ⅧR所要求的TOC检测方法进行系统适应性验证。

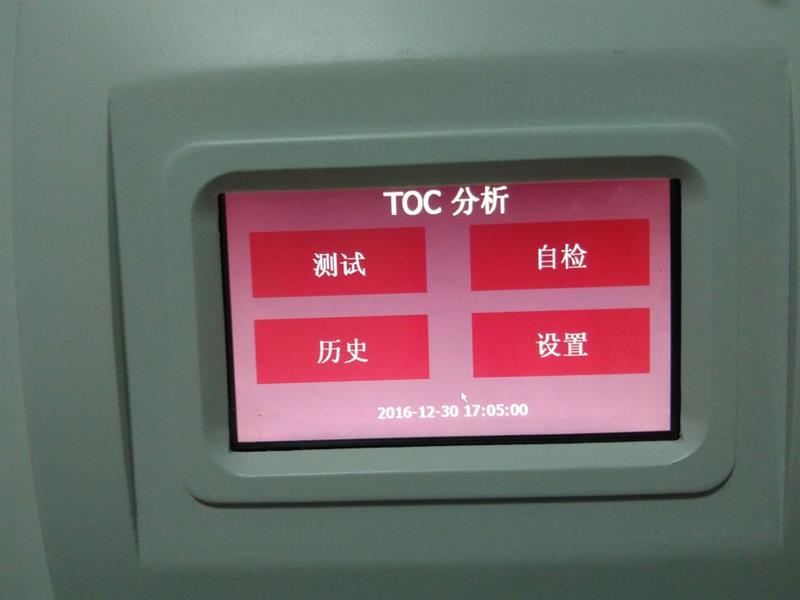

⑩ 超大的320´234的点阵真彩显示器以及人性化的界面，具有RS232数据接口和打印机接口。
characteristic
No need to add acid reagents, oxidants, or any gases, and no additional daily maintenance costs are required.
②The operation is simple, fast, and reliable. Users do not require professional knowledge or specialized training.
③For the detection design of deionized water with a TOC concentration below 1000 ppb, both online and offline detection methods can be switched for use.
The ultra-large storage device can automatically store data from continuous testing over the past 12 months, allowing users to query testing records for any given day and print out the test results.
⑤Fast detection speed, with a single detection and analysis time of only 4 minutes.
⑥Simultaneously detect the conductivity value of the water sample, integrating the TOC analyzer and conductivity meter into one.
⑦Small in size, lightweight, low energy consumption, and easy to carry.
⑧It features automatic upper limit alarm output, which can alert the operator when the detection result exceeds the set limit.
⑨It is easy to conduct system suitability verification according to the TOC detection method required by USP <643>, EP <2.2.44>, and Appendix VIII R of the Chinese Pharmacopoeia (2005 edition).
⑩It features an oversized 320x234 dot matrix true color display and a user-friendly interface, equipped with an RS232 data interface and a printer interface.
试剂准备
(1)邻苯二甲酸氢钾(KHC8H4O4)：基准试剂
(2)无水碳酸钠：基准试剂
(3)碳酸氢钠：基准试剂
(4)无二氧化碳蒸馏水
Reagent Preparation
(1) Potassium hydrogen phthalate (KHC8H4O4): Primary reagent
(2) Anhydrous sodium carbonate: Primary reagent
(3) Sodium bicarbonate: Primary reagent
(4) Carbon dioxide-free distilled water
主要技术参数
电 源：220V±22V
电源频率：50Hz±1Hz
额定功率：100W
基本尺寸：44cm×18cm×26cm
检测极限：0.001mg/L
检测精度：±5%
检测范围：0.001mg/L～1.000mg/L
分析时间：4min
响应时间：15 min以内
样品温度：1-95℃
环境温度：10-40℃ 温度变化在±5℃/d以内
内部样品流速：0.5 ml/min
相对湿度：≤ 85%
重复性误差：≤ 3%
零点漂移：±5%
量程漂移：±5%
Main technical parameters
Power Supply: 220V±22V
Power frequency: 50Hz±1Hz
Rated power: 100W
Basic dimensions: 44cm×18cm×26cm
Detection limit: 0.001mg/L
Detection accuracy:±5%
Detection range: 0.001mg/L to 1.000mg/L
Analysis time: 4min
Response time: within 15 minutes
Sample temperature: 1-95℃
Ambient temperature: 10-40℃, with temperature variation within±5℃/d
Internal sample flow rate: 0.5 ml/min
Relative humidity:≤85%
Repeatability error:≤3%
Zero drift:±5%
Range drift:±5%
应用领域：
制药用水（纯化水、注射用水）的在线监测和实验室测试，以及清洁验证；环保测试、电子行业、食品行业等。
产品说明:
总有机碳（TOC）分析仪采用世界先进的双波长红外外氧化技术，精度高、灵敏度高。高性能CPU，触摸屏智能化控制，具有离线分析和在线分析选配功能，配制外置式打印机，人性化的设计理念，更换UV灯和泵管不用拆开机箱，操作简单、方便，实现了分析仪器国产化。符合《中国药典》2010版附录VIII R制药用水中总有机碳测定法，满足药典对仪器的要求：①TOC=TC-TIC，②系统适用性试验，③检测灵敏度（等于或小于0.001mg/L）。
故障分析与排除
序号 | 故障现象 | 原因分析 | 排除方法 |
1 | 打开电源后屏幕无显示 | 1、查看保险丝是否损毁； 2、电源线插头与机器插口是否有松动 | 1、更换保险丝 2、插紧电源线 |
2 | 检测数据不稳定（测同一水样时连续两个值相差过大）或误差过大 | 检查进样管与排液管有无气泡，进样管与排液管有无压过的痕迹 | 1、更换有压痕的进样管或排液管 2、用纯水冲洗管路 |
3 | 检测数值偏低过多 | UV灯使用期限是否已到 | 更换UV灯 |
4 | 按键失灵无反应 | 1、检查按键是否有破损，有无液体流入； 2、长期使用或操作不当造成按键失去弹性而短路 | 更换按键 |
5 | 仪器内部有异常的声音 | 1、判断是否有异物掉入仪器内； 2、电机转动是否正常 | 请专业人员修理 |
6 | 蜂鸣器叫 | 1、短叫一声表明所测值高于仪器设定的上限值； 2、长叫可能是主板故障 | 1、所测水样有问题，检查来源 2、请专业人员修理 |
7 | 查询数据时死机 | 仪器“参数设置”项下设置为“打印”，但未连接打印机，查询记录时搜索不到打印机 | 1、重启，“参数设置”项下设置为“不打印” 2、连接打印机 |
8 | 排液管不出水 | 1、管路堵塞； 2、泵管已磨损 | 1、用小注射器抽出水口 2、更换泵管 |
环境要求
仪器应在一个恒温恒湿且适于工作的环境中进行。避免阳光直射和超常温度；温度过高（超过104°F，40℃）会导致运行失常，温度过低（低于50°F，10℃）会导致测量值误差过大。
电源要求
电压：220V ± 22V
电源频率：50Hz ± 1Hz
注 意 事 项
1. 更换紫外灯或蠕动泵管时，必须在打开仪器后盖板前切断电源，以避免发生电击危险。
2. 非本公司维修人员或授权专业人员不得随意拆卸机箱内部的零部件及线路板，否则造成仪器损坏后果自负。
3. 更换保险丝请使用相同的规格，以免发生短路或者损坏仪器。
4.本产品需一级安全防护，电源必须可靠接地,否则可能导致触电事故或损坏仪器。
5.仪器使用时，若水样中含有可见的不溶性微粒，必须在进样管前安装微粒过滤器，以免仪器内部管路发生堵塞。若在线检测的水样中固体悬浮物含量较高，须定期更换过滤器。
6.若先前检测的水样中有机碳浓度超出了仪器的检测范围，在检测其它有机碳浓度相对较低的水样之前，先用高纯水或有机碳浓度较低的去离子水冲洗管路，冲洗时间参考说明书。
7．若仪器作在线检测使用，需在离线状态下冲洗管路和校准完毕后再连接在线检测装置。
