  四探针电阻率测试仪与体积表面电阻率测试仪在‌测量原理、适用材料、测试参数和应用场景‌上存在显著差异，具体区别如下：

GB/T20042.7质子交换膜燃料电池炭纸特性测试仪

‌一、测量原理‌

‌四探针电阻率测试仪‌

‌四探针法‌：通过四个独立探针（两电流探针+两电压探针）接触样品表面，电流从外侧探针注入，内侧探针测量电压降，利用公式计算电阻率（如ρ = (πt/ln2) × (V/I)，t为厚度）。

‌优势‌：自动消除接触电阻、边界效应及探针间距误差，适合薄层材料（如半导体薄膜）‌24。

‌体积表面电阻率测试仪‌

‌三电极法‌：使用高压电极、测量电极和保护电极，保护电极隔离体积电流与表面电流，分别计算体积电阻率（ρ_v）和表面电阻率（ρ_s），公式为ρ_v = (V/I) × (A/d)，ρ_s = (V/I) × (P/g)（A为电极面积，d为厚度，P为电极周长，g为间隙）‌15。

‌优势‌：精准分离体积与表面电流，适合绝缘材料‌110。

适用材料与参数‌

测试方法差异‌

· ‌四探针法‌：

· 直接接触样品表面，无需特殊电极制备。

· 支持动态修正探针位置误差，适合不规则样品‌78。

· ‌三电极法‌：

· 需标准电极装置（如环形电极），对样品平整度要求高。

· 测试过程需控制湿度/温度，避免环境影响‌15。

应用场景‌

00001. ‌四探针测试仪‌：

· ‌半导体行业‌：晶圆掺杂浓度控制、薄膜方阻测量‌24。

· ‌新材料研发‌：石墨烯、纳米导电涂层电阻率分析‌78。

00002. ‌体积表面电阻率测试仪‌：

· ‌电力/电子‌：绝缘材料（如电缆、PCB基板）安全性能评估‌110。

· ‌防静电领域‌：工装、地板的表面电阻合规性检测‌59。

选型建议‌

· ‌选四探针仪‌：需测薄层材料（厚度＜4mm）或高精度半导体电阻率/方阻‌27。

· ‌选体积表面仪‌：需区分材料体积与表面绝缘性能，或测试液体/粉体‌16。

两种仪器虽均涉及电阻率测量，但因‌设计目标不同‌（导电材料表征 vs. 绝缘性能评估），选择时需优先匹配材料特性与测试目标。

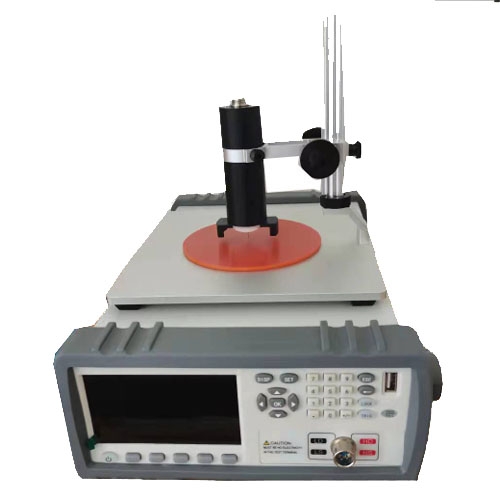

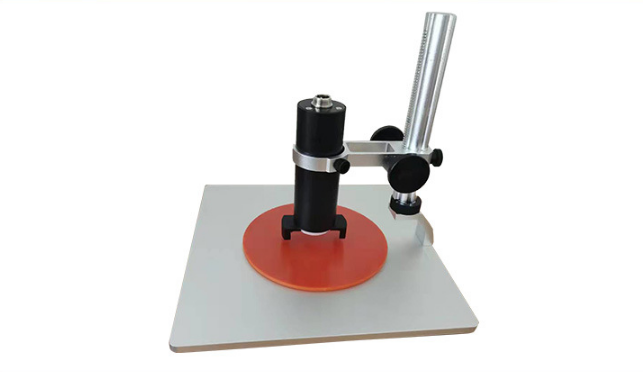

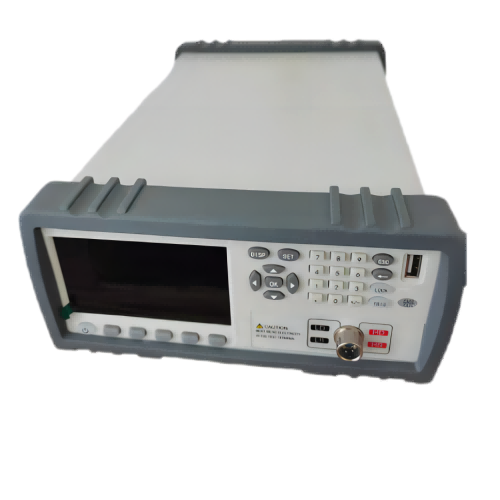

采用四端测量法适用于锂电池材料、石墨烯、石墨类、碳素粉末、焦化、石化、粉末冶金、高等院校、科研部门，是检验和分析导电粉末样品质量的一种工具。采用4.3吋液晶屏幕显示，同时显示电阻值、电阻率、电导率值、温度、压强值、单位自动换算，标配FT-01A手动粉末测量装置.薄膜按键开关面板，提供中文或英文两种语言操作界

产品特点：

本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防树脂云母体积表面电阻率测试仪静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等

典型应用

1.硫化橡胶体积、表面电阻率测定

2.测量防静电鞋、导电鞋的电阻值

3.测量防静电材料的电阻及电阻率

4.测量计算机房用活动地板的系统电阻值

5.测量绝缘材料电阻(率)

6.光电二极管暗电流测量

7.物理,光学和材料研究

8.高分子材料表面体积电阻率测定

说明

　　①电阻率ρ不仅和导体的材料有关，还和导体的温度有关。在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化，即ρ=ρo(1+at)。式中t是摄氏温度，ρo是O℃时的电阻率，a是电阻率温度系数。

　　②由于电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的物理状态。如一个220V

　　100W电灯灯丝的电阻，通电时是484欧姆，未通电时只有40欧姆左右。

　　③电阻率和电阻是两个不同的概念。电阻率是反映物质对电流阻碍作用的属性，电阻是反映物体对电流阻碍作用的属性。

安全注意事项

1. 使用前务必详阅此说明书，并遵照指示步骤，依次操作。

2. 请勿使用非原厂提供之附件，以免发生危险。

3. 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以免触电。

4. 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬空，不与外界物体相碰。

5. 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。

电导率和电阻率之间联系和关系？

电阻率：是用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。

电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。

电导率是物体传导电流的能力。电导率测量仪的测量原理是将两块平行的极板，放到被测溶液中，在极板的两端加上一定的电势（通常为正弦波电压），然后测量极板间流过的电流。根据欧姆定律，电导率(G)--电阻(R)的倒数，是由电压和电流决定的。

电导率的基本单位是西门子（S），原来被称为姆欧，取电阻单位欧姆倒数之意。因为电导池的几何形状影响电导率值，标准的测量中用单位电导率S/cm来表示，以补偿各种电极尺寸造成的差别。单位电导率（C）简单的说是所测电导率（G）与电导池常数(L/A)的乘积.这里的L为两块极板之间的液柱长度，A为极板的面积。

=ρl=l/σ

(1)定义或解释 电阻率的倒数为电导率。σ=1/ρ (2)单位: 在国际单位制中,电导率的单位是西门子/米。 (3)说明 电导率的物理意义是表示物质导电的性能。电导率越大则导电性能越强,反之越小。

注意事项：

1、测定电极必须放置在高绝缘的垫板上。

2、测定电极在测试前后，均应做好清洗工作，特别是三只电极的支撑件不得受到试样的污染

注意事项：

1、测定电极必须放置在高绝缘的垫板上。

2、测定电极在测试前后，均应做好清洗工作，特别是三只电极的支撑件不得受到试样的污染

应满足下例要求：

1、测试电压范围应包括：100V~500V

2、测量范围应包括：1×106Ω~1×1017Ω

3、阻值大于1012Ω时，测量误差应小于±20%，阻值不大于1012Ω时，测量误差应小于±10%。

4、输入接线的绝缘电阻应大于仪器输入电阻的100倍。

5、测试时试样及测量导线应有良好。

6、仪器应定期进行校验。

温塑料薄膜电阻率测定仪

首先和提到仪器的工作温度范围通常是0-40℃，但用户要的是高温测定仪。仪器标注了"高低温"测试能力，虽然具体温度值没写，但既然能叫高低温测试仪，应该能满足基本高温需求。

技术参数方面，这些仪器共性很强：电阻测量范围都在10^4到10^18欧姆（见），测试电压标配多档位（10V-1000V可调），精度普遍在1%-5%之间。特别注意到的BEST-212型用了触摸屏，操作可能更便捷。

用户可能需要关注测量标准。和都强调符合GB/T 1410-2006和ASTM D257标准，这对出具权威报告很重要。

另外所有仪器都提到要配合专用电极夹具（），买的时候别忘了确认薄膜夹具是否另购。

以下是针对高温塑料薄膜电阻率测定仪的关键信息汇总：

 核心功能要求

高温测试能力?

?? 测试标准与适用性

?符合标准?：GB/T 1410-2006、ASTM D257，适用于防静电产品（鞋、橡胶制品）、绝缘材料及电子器件的电阻检测。

?试样要求?：需搭配专用电极夹具，薄膜类试样直径建议>100mm（不足需定制电极）。

?用户选择适合的高温塑料薄膜电阻率测定仪。这个问题涉及专业设备选型，得仔细分析搜索结果的各项参数和功能。

关于测量原理，不同方法各有优劣：三电极法符合GB/T 10518标准，适合绝缘材料；四探针法对薄膜类更精准但要求样品平整。

技术参数方面有几个重点：电阻范围需覆盖10?~101?Ω，电流检测要低至10?1?A。电压档位 好有10-1000V多档调节，精度方面高阻值段(>1012Ω)允许±20%误差是行业常态。

使用便捷性也不能忽视。试样处理环节很重要，直径小于100mm可能需要定制电极。

特别提醒用户注意多数设备环境温度限值40℃，真正的"高温"功能需单独确认，比如三环电极法的真空加热系统。

 后想到两个易遗漏点：一是电阻测试必须配合高温试验台使用；二是表面电阻和体积电阻的测量顺序不能颠倒。这些实操细节要在建议里强调。

根据高温塑料薄膜的测试需求（温度适应性、测量精度、样品兼容性等），以下是选型要点：
