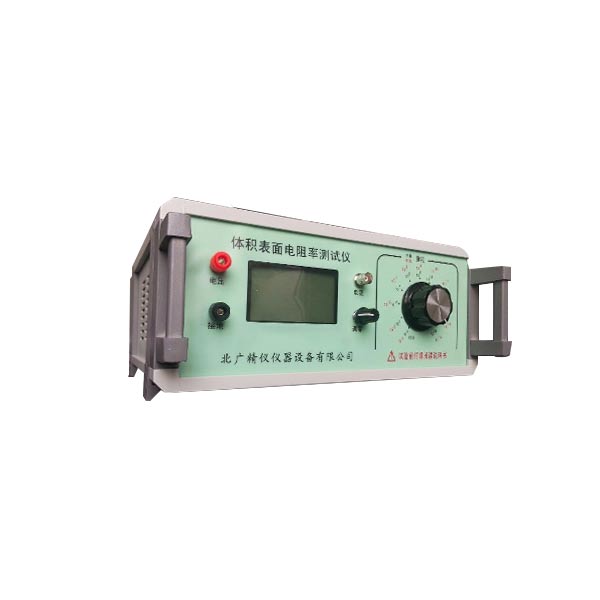

北京橡塑表面电阻率测试仪 主要特点
电阻测量范围宽 1×104Ω ～1×1018Ω
电流测量范围为 2×10-4Ａ ～1×10-16Ａ
体积小,重量轻,准确度高
电阻,电流双显示
性能好稳定,读数方便
所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读,免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦,使测量超高电阻就如用万用表测量普通电阻样简便。本仪器既能测超高电阻又能测微电流，具有精度高,显示迅速,性好稳定,读数方便等特点。
北京橡塑表面电阻率测试仪 表面电阻率
为测定表面电阻率，试样的形状不限，只要允许使用第三电极来抵消体积效应引起的误差即可。推荐使用图2及图3所示的三电极装置。用电极1作为被保护电极，电极3作为保护电极，电极2作为不 保护电极。可直接测量电极1和2之间表面间隙的电阻。这样测得的电阻包括了电极1和2之间的表面电阻和这两个电极间的体积电阻。然而，对于很宽范围的环境条件和材料性能，当电极尺寸合适时， 体积电阻的影响可忽略不计。为此，对于图2和图3所示的装置，电极的间隙宽度g至少应为试样厚度 的2倍，一般说来，1mm为切实可行的 小间隙。被保护电极尺寸d1（或长度l1）应至少为试样厚度h 的10倍，通常至少为25mm。
也可以使用条形电极或具有合适尺寸的其他装置。
注：由于通过试样内层的电流的影响，表面电阻率的计算值与试样和电极的尺寸有很大的关系，因此，为了测定时可进行比较，推荐使用与图2所示的电极装置的尺寸相一致的试样，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm
技术指标
1,电阻测量范围： 0.01×104Ω ～1×1018Ω。
2,电流测量范围为： 2×10-4A～1×10-16A
3,显 示 方 式：数字液晶显示
4,内置测试电压： 10V ,50V,100V,250,500,1000V
5,基本准确度：1% (*注)
6,使用环境： 温度：0℃～40℃,相对湿度<80%
7,机内测试电压： 10V/50V/100/250/500/1000V 任意切换
8,供电形式： AC 220V,50HZ,功耗约5W
9,仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm
10,质量： 约5KG
重要性和用途：
1绝缘材料用于电子系统彼此和与地面之间隔离，该材料能提供零部件的机械支撑。由于此用途，通常要求具有尽可能高的绝缘电阻，以与可接受的机械、化学和耐热性能一致。因为绝缘电阻或电导组合了体积和表面电阻或电导，当实际使用时，要求试验样本和电极具有相同的形式，此时的测量值是非常有用的。表面电阻或电导随着湿度发生快速变化，然而体积电阻或电导则稍微变化，尽管总的变化在一些变化可能更大。
2电阻或电导可用于间接预测某些材料的低频率电介质击穿和损耗因数性能。电阻或电导通常作为湿度含量，固化程度，机械连续性或不同类型老化的间接测量方式。这些间接测量的效用取决于通过理论或经验研究确立的相关度。表面电阻的降低可导致因为电场强度降低而发生电介质击穿电压的增加，或者由于应力面积的增加而发生电介质击穿电压的降低。
3所有的电介质电阻或电导都取决于电化时间长短和施加的电压值（除了普通的环境变量之外）。这些因素必须已知，同时报告，以使得电阻或电导测量值有意义。在电绝缘材料工业中，形容词“表观”通常适用于在任意选择电化时间条件下获得的电阻值。见X1.4。
4体积电阻或电导可通过在特定应用场合设计某个绝缘体使用的电阻和尺寸数据计算得出。研究已经表明电阻或电导随着温度和湿度的变化而变化（1,2,3,4）4，同时在设计工作条件时，必须已知这种变化。体积电阻或电导测量值通常用于检查绝缘材料的均匀性，或者对于加工，可探测影响材料质量的导电杂质，而这不容易通过其它方法观察到。
5体积电阻超过1021Ω·cm(1019Ω·cm)时，样本在普通实验室条件测试获得的数值计算得出体积电阻，如果结果确实可疑，则应考虑通常使用的测量设备的局限性。
6表面电阻或电导不能精确测量，只能近似测量，因为体积电阻或电导总是受到测量方法的影响。测量值还受到表面污染的影响。表面污染及其积聚速度受到许多因素的影响，包括静电充电和界面张力。这些因素反过来可以影响表面电阻。当包括污染，但是在通常常识下判断不是电绝缘材料的材料性能时，此时表面电阻或电导可视为与材料性能相关。
试样
7.1 体积电阻率
为测定体积电阻率，试样的形状不限，只要能允许使用第三电极来抵消表面效应引起的误差即可。对于表面泄漏可忽略不计的试样，测量体积电阻时可去掉保护，只要己证明去掉保护对结果的影响可忽 略不计。
在被保护电极与保护电极之间的试样表面上的间隙要有均匀的宽度，并且在表面泄漏不致于引起 测量误差的条件下间隙应尽可能的窄。lmm的间隙通常为切实可行的 小间隙。
图2及图3给出了三电极装置的例子。在测量体积电阻时，电极1是被保护电极，电极2为保护电 极，电极3为不保护电极。被保护电极的直径d1（图2）或长度l1（图3）应至少为试样厚度h的10倍，通 常至少为25mm。不保护电极的直径d4（或长度［4）和保护电极的外直径d3（或保护电极两外边缘之间 的长度［3）应该等于保护电极的内径d2（或保护电极两内边缘之间的长度lz）加上至少2倍的试样厚度。
7.2 表面电阻率
为测定表面电阻率，试样的形状不限，只要允许使用第三电极来抵消体积效应引起的误差即可。推荐使用图2及图3所示的三电极装置。用电极1作为被保护电极，电极3作为保护电极，电极2作为不 保护电极。可直接测量电极1和2之间表面间隙的电阻。这样测得的电阻包括了电极1和2之间的表面电阻和这两个电极间的体积电阻。然而，对于很宽范围的环境条件和材料性能，当电极尺寸合适时， 体积电阻的影响可忽略不计。为此，对于图2和图3所示的装置，电极的间隙宽度g至少应为试样厚度 的2倍，一般说来，1mm为切实可行的 小间隙。被保护电极尺寸d1（或长度l1）应至少为试样厚度h 的10倍，通常至少为25mm。
也可以使用条形电极或具有合适尺寸的其他装置。
注：由于通过试样内层的电流的影响，表面电阻率的计算值与试样和电极的尺寸有很大的关系，因此，为了测定时可进行比较，推荐使用与图2所示的电极装置的尺寸相一致的试样，其中d1= 50 mm, d2 = 60 mm, ds = 80 mm
测试

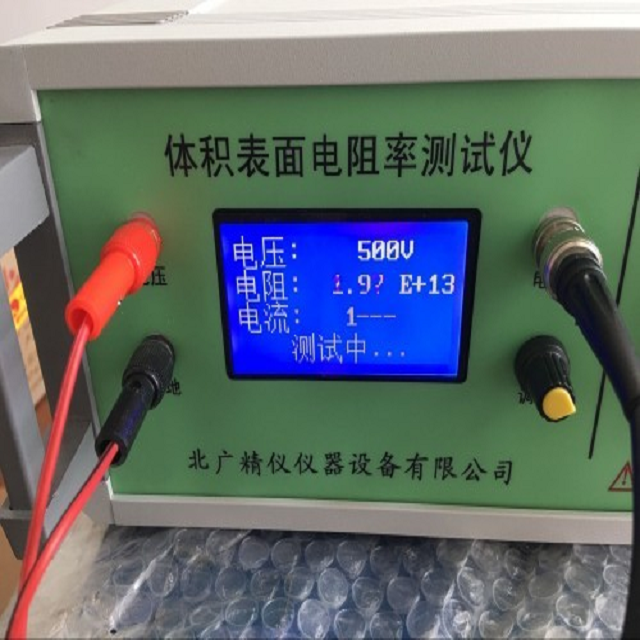

测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。
表面 电阻 surface resistance
在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电
极上 可能形 成的极化忽略不计 。
注 1:除 非 另 有 规 定 ，表 面 电 阻 是 在 电 化 一 分 钟 后 测 定
注 2 通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分
标准配置：
1、仪器主机 一台
2、屏蔽箱一个
3、试验电极三个
4、说明书一本
5、电源线一条
6、数据线三条
7、合格证一份
8、保修卡一份
报告
报告应至少包括下述情况：
a) 电阻率测试仪（电阻率测定仪）关于材料的说明和标志（名称、等级、颜色、制造商等）；
b) 电阻率测试仪（电阻率测定仪）试样的形状和尺寸；
c) 电阻率测试仪（电阻率测定仪）电极和保护装置的形式、材料和尺寸；
d) 电阻率测试仪（电阻率测定仪）试样的处理（清洁、预干燥、处理时间、湿度和温度）等；
e) 电阻率测试仪（电阻率测定仪）试验条件（试样温度、相对由度）；
f) 电阻率测试仪（电阻率测定仪）测量方法；
g) 电阻率测试仪（电阻率测定仪）施加电压；
h) 电阻率测试仪（电阻率测定仪）体和、电阻率（需要时）；
注1：当规定了一个固定的电化时间时，注明此时间，给出个别值，并报告中值作为体积电阻率。
注 2 ： 当在不同的电化时间后测试时，应按如下要求报告：
当在相同的电化时间里试样达到一个稳定状态肘，给出个别值，并报告中值作为体积电阻率。 在这个电化时 间里有某些试样不能达到稳定状态，则报告不能达到稳定状态的试样数，并分别地给出它们的结果。 当测试结果取决于电化时间时，则报告它们之间的关系，例如．以图的形式或给出在电化Imin、10min和100min后的体积电阻率的中值。
i) 表面电阻率（需要时）：
给出电化时间为1 min的个别值，并报告其中值作为表面电阻率。
条件处理
试样的处理条件取决于被试材料，这些条件应在材料规范中规定。
推荐按 GB/T 10580一2003 进行条件处理；由各种盐溶液所产生的相对温度在 IEC 60260 中给出。
可以采用机械蒸发系统。
体积电阻率和表面电阻率都对温度变化特别敏感。 这种变化是指数式的。 因此必须在规定的条件 下来测量试样的体积电阻和表面电阻。 由于水分被吸收到电介质内是相对缓慢的过程，因此测定温度 对体积电阻率的影响需要延长处理期。 吸收水分后通常会降低体积电阻。 有些试样可能需要处理数月 才能达到平衡。
符合标准
GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004
体积表面电阻率测试仪是一种用于测量材料绝缘性能的精密仪器，广泛应用于多个行业，主要涉及对材料电绝缘性能有严格要求的领域。北京北广精仪仪器设备有限公司声场的体积表面电阻率测试仪主要用于以下主要适用行业及具体应用场景：
1. 电子与半导体行业
应用：测试PCB基板、绝缘薄膜、封装材料、半导体晶圆等的电阻率，确保其绝缘性能满足电子元件防短路、防漏电的要求。
案例：评估手机电路板在高湿度环境下的绝缘可靠性。
2. 电力与能源行业
应用：检测电缆绝缘层、变压器油、复合绝缘子等材料的电阻率，保障高压设备的安全运行。
案例：高压电缆出厂前的绝缘性能验证。
3. 航空航天与汽车制造
应用：评估飞机复合材料、汽车线束、电池隔膜等材料的电绝缘性，防止静电积聚或电磁干扰。
案例：新能源汽车电池组绝缘材料的质量控制。
4. 科研与新材料开发
应用：研究石墨烯、纳米涂层等新型材料的导电/绝缘特性，优化材料配方。
案例：柔性显示技术中透明导电薄膜的研发测试。
5. 设备与生物材料
应用：检测塑料、导管、植入材料的绝缘性能，确保患者安全。
案例：心脏起搏器绝缘外壳的生物兼容性测试。
6. 塑料与橡胶工业
应用：质量控制环节中测量工程塑料、硅橡胶等材料的电阻率，用于防静电包装或绝缘部件生产。
案例：防静电托盘用于芯片运输前的电阻率达标测试。
6. 军事与国防
应用：评估隐身涂层、雷达吸波材料等的电学性能。
7 案例：军用无人机复合材料的电磁屏蔽效能测试。
8. 建材与家居行业
应用：检测地板、墙板的防静电性能（如数据中心地板）或绝缘性能（如电工套管）。
案例：洁净室防静电地板的验收测试。
9.能源存储（电池与电容器）
应用：测量隔膜、电解质的电阻率，优化锂电池或电容器的性能。
案例：锂电隔膜孔隙率对离子传导性的影响研究。
10. 质量控制与认证机构
应用：作为第三方检测工具，依据ISO/ASTM标准对材料进行认证（如UL认证、RoHS合规性）。
案例：出口电子产品的绝缘安全认证测试。
关键测试参数
体积电阻率（Ω·cm）：反映材料内部的绝缘性能。
表面电阻率（Ω/sq）：评估材料表面的导电/防静电特性。
行业标准参考
测试常遵循标准如IEC 60093、ASTM D257、GB/T 1410等，确保数据可比性。
总之，该仪器是材料电学性能评估的核心设备，覆盖从基础研究到工业生产的全链条需求，尤其在需要高可靠性绝缘或可控导电性的场景中不可或缺。
