全钒液流燃料电池双极板碳毡接触电阻测试仪
陶瓷介质损耗角正切及介电常数测试仪：它由稳压电源、高频信号发生器、定位电压表CBl、Q值电压表CB2、宽频低阻分压器以及标准可调电容器等组成(图2)。工作原理如下：高频信导发生器的输出信号，通过低阻抗耦合线圈将信号馈送至宽频低阻抗分压器。输出信号幅度的调节是通过控制振荡器的帘栅极电压来实现。当调节定位电压表CBl指在定位线上时，Ri两端得到约l0mV的电压(Vi)。当Vi调节在一定数值(10mV)后，可以使测量Vc的电压表CB2直接以Q值刻度，即可直接的读出Q值，而不必计算。另外，电路中采用宽频低阻分压器的原因是：如果直接测量Vi必须增加大量电子组件才能测量出高频低电压信号，成本较高。若使用宽频低阻分压器后则可用普通电压表达到同样的目的。
全钒液流燃料电池双极板碳毡接触电阻测试仪全钒液流燃料电池双极板碳毡接触电阻测试仪结果处理
1、ε和tgδ测定记录：
实验数据按表要求填写。
2、计算：
根据表格中测得的数据，按公式(1)、(2)分别计算各个数值。
注意事项
(1) 电压或频率的剧烈波动常使电桥不能达到良好的平衡，所以测定时，电压和频率要求稳定，电压变动不得大于1%，频率变动不得大于0.5%。
(2) 电极与试样的接触情况，对tgδ的测试结果有很大影响，因此涂银导电层电极要求接触良好、均匀，而厚度合适。
(3) 试样吸湿后，测得的tgδ值增大，影响测量精度，应当严格避免试样吸潮。
(4) 在测量过程中，注意随时电桥本体屏蔽的情况，当电桥真正达到平衡，“本体－屏蔽”开关置于任何一边时，检查计光带均应 小，而无大变化。

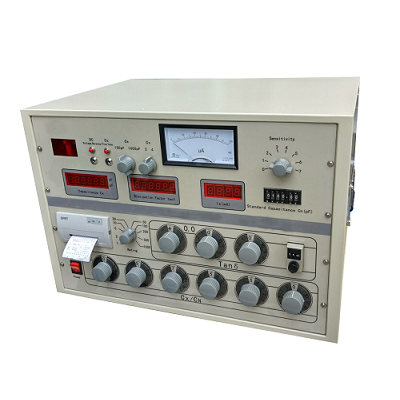

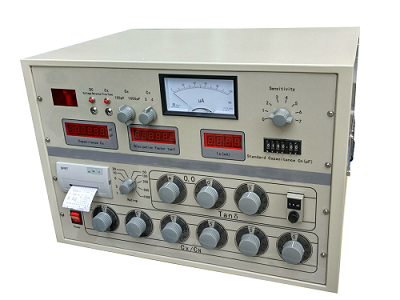

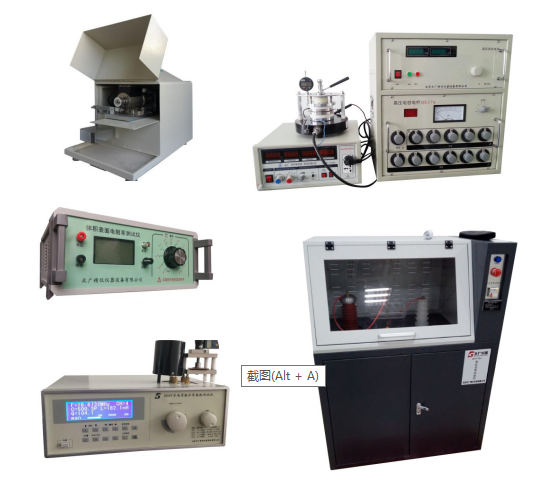

主要参数：
A. 电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
B. 外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
C. *分辨率： 高0.001pF，4位有效数字；
D. *介电常数ε测试范围：0-200；
E. *介电常数ε准确度：0.5%
F. *介质损耗tgδ测试范围：不限，
G. *介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
H. 试验电流范围：5μA～5A；
I. *内施高压：设定电压范围：0.5～10kV ；
J. 大输出电流：200mA；
K. *升降压方式：电压随意设置。比如5123V。
L. 试验频率： 40-70Hz单频随意设置。比如48.7Hz.
M. 频率精度：±0.01Hz
N. 外施高压：接线时 大试验电流5A，工频或变频40-70Hz
O. 测量时间：约30s，与测量方式有关；
P. 高压电极直径与表面积：￠98mm(75.43cm2)
Q. 测量电极直径与表面积： ￠50 mm(19.63cm2)
R. 电极材料：不锈钢1Cr13Ni9Ti
S. 电极间距：不大于5 mm
T. 电极压力：0~1.0Mpa连续可调
U. 大测量电压：2000V，50Hz
V. 真空度 ：电极可抽真空至3*10-2 Mpa
W. 输入电源：180V～270VAC，50Hz±1%，市电或发电机供电
X. 打印机：微型热敏打印机
Y. 环境温度：-10℃～50℃
Z. 相对湿度：<90%
AA. 主机外形尺寸：490*520*360（长宽高mm）
AB. 电极尺寸：400*300*400（长宽高mm）
AC. 仪器重量：35kg
实验原理
按照物质电结构的观点，任何物质都是由不同的电荷构成，而在电介质中存在原子、分子和离子等。当固体电介质置于电场中后会显示出一定的极性，这个过程称为极化。对不同的材料、温度和频率，各种极化过程的影响不同。
1、介电常数(ε)：某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空的电容器的电容量Co之比值，被称为该电介质材料的相对介电常数。
式中：Cx —电容器两极板充满介质时的电容；
Cο —电容器两极板为真空时的电容；
ε —电容量增加的倍数，即相对介电常数
介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料，ε要小，特别是用于高压绝缘时。在制造高电容器时，则要求ε要大，特别是小型电容器。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。此外，由于介电常数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式。所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的分子结构。
实验仪器及设备
1、仪器设备：
(1) Q表测试仪、电感箱、样品夹具等；
(2) 千分游标卡尺；
2、样品要求：圆形片：厚度2±0.5mm，直径为Φ38±1mm。
材料科学
阻抗分析仪广泛用于研究导电和半导体材料的电气特性。
阻抗分析仪与 LCR 表有何不同？
与阻抗分析仪一样，电感电容电阻计（LCR 计）也可以测量复杂阻抗。但它们的功能和用途不同，具体如下：
测量显示： 大的区别在于 LCR 计显示的是瞬时阻抗值，而阻抗分析仪显示的是频率范围内的阻抗曲线。后者的图形显示提供了有关被测设备（DUT）行为的更详细信息。这与万用表和示波器的区别类似。
信号频率：LCR 表以固定频率进行测量。阻抗分析仪扫描的是一个频率范围。
频率范围：LCR 表通常只能测量较低的频率。阻抗分析仪支持非常高的频率范围。
功能：LCR 表成本低，易于使用，可用于基本的固定频率阻抗测量。阻抗分析仪是更复杂的仪器，支持各种阻抗参数、共振分析和等效电路建模。
自动平衡电桥法
这种方法使用反馈机制，在频率变化时自动动态地平衡电桥电路。它支持的频率和阻抗范围很广，精度很高。但其硬件设计较为复杂。
单个电子元件阻抗分析的典型配置包括：
阻抗分析仪：仪器的导线连接到测试夹具上，测试夹具应适合 DUT 特定类型的特性。
测试夹具：文本夹具经过精心设计，可固定被测试装置，但不会改变或干扰其阻抗特性。
电缆和适配器：可使用电缆和适配器使仪器的导线和测试夹具的连接器在电气上兼容。例如，可使用卡口式 Neill-Concelman (BNC) 连接器。
被测件：这是将被测元件插入适合其特定行为的测试夹具中。
