燃料电池双极板炭纸接触电阻测试仪-阻抗分析仪
基本测量范围的界定
阻抗分析仪在测量阻抗时，其范围受到多种因素的限制，包括仪器内部电路的性能以及外部电路的影响。基本的测量范围通常由仪器的
大测试频率、 大测试电压和电流以及 小可分辨阻抗值来界定。
大测试频率决定了阻抗分析仪可以分析的信号速度，而测试电压和电流限制了被测物两端的 大激励信号强度。 小可分辨阻抗值则决
定了仪器能够检测到的 小阻抗变化，通常与仪器的灵敏度有关。
燃料电池双极板炭纸接触电阻测试仪-阻抗分析仪 阻抗分析仪在生物医学领域中的应用
3.3.1 生物组织阻抗特性的研究
生物组织的阻抗特性是一个重要的生物医学参数，它在疾病诊断、治疗效果监测和生物组织工程中具有广泛的应用。阻抗分析仪可以非侵
入性地测量活体组织的阻抗变化，从而为临床诊断和治疗提供依据。
例如，通过测量人体组织在不同频率下的阻抗谱，医生可以区分出肿瘤和正常组织。因为不同类型的组织具有不同的阻抗特性，这一技术
在乳腺癌、皮肤癌等疾病的早期诊断中展现出巨大的潜力。
3.3.2 阻抗测量技术在疾病诊断中的应用
阻抗测量技术在生物医学领域的另一个重要应用是用于监测和评估心脏疾病。心脏组织和血液的阻抗特性变化可以反映出心脏功能的变
化。通过植入式阻抗传感器或表面接触式阻抗测量装置，医生可以实时监测患者的心脏状态，为心脏病的诊断和治疗提供实时数据支持。
阻抗分析仪是一种电子测试设备，用于评估材料、器件或系统的电气特性，尤其在宽频率范围内。它能精确测量电阻、电容、电感
等电气参数，及其随频率变化的行为。本文将详细探讨阻抗分析仪的工作原理、关键技术和广泛的应用领域。
1.阻抗概念及其在交流电路中的表现
在深入探讨阻抗分析仪之前，我们首先需要了解阻抗的基本概念及其在交流电路中的表现。阻抗是交流电路中的一种重要特性，它决定了
电路对电流流动的阻碍程度。阻抗的大小不仅受到电路元件a的电阻影响，还与电容和电感的特性有关。
阻抗的基本理解
阻抗(lmpedance)是由电阻(Resistance)、电感(Inductance)和电容(Capacitance)的复合作用产生的，表示为Z，并且是一个复
数，其一般形式为Z=R +jX。其中R是电阻分量，代表电路对电流的阻碍程度;X是电抗分量，由电感和电容所引起，电感产生的电抗与
频率成正比，电容产生的电抗则与频率成反比。
阻抗在交流电路中的表现
在交流电路中，阻抗影响着电路的电流和电压之间的相位差。当电路中只有电阻时，电流和电压的相位是相同的。然而，一旦加入电感或
电容元件，电流和电压之间就会产生相位差，即电压可能会领先或落后电流90度。通过引入阻抗的复数形式，我们能更准确地分析交流电
路中电流和电压的相位关系。
阻抗分析的重要性
掌握阻抗的分析方法对设计和调试电子电路至关重要。阻抗匹配确保信号传输的效率，避免信号反射和衰减，从而改善电路的整体性
能。因此，阻抗分析仪在现代电子工程中扮演着不可或缺的角色，它为工程师们提供了一种有效工具来精确测量电路元件的阻抗特性。
阻抗分析仪的基本概念
阻抗分析仪是一种精密的电子测量仪器，专门用于测定电子元件、材料或系统的交流阻抗特
性。其核心原理基于对被测对象施加可控频率和幅度的交流测试信号，同时精确测量电压与电流
响应的幅度差和相位差。通过建立复数阻抗模型(Z=Z|∠θ)，该仪器能够量化电阻、电容、电
感等基础参数以及介电常数、导纳等衍生特性。现代阻抗分析仪通常覆盖毫赫兹至吉赫兹的宽频
带范围，分辨率可达0.1%，为复杂系统的频域特性研究提供了关键工具。
1.2 探讨其用途的重要性
深入理解阻抗分析仪的应用价值具有显著必要性。在电子产业升级过程中，该设备直接影响
元器件筛选精度和电路设计效率;新材料研发领域，其表征数据决定了材料性能评估的可靠性;
生物医学工程中，更关乎生命体征监测的准确性。据行业调查显示，采用先进阻抗分析技术的研
发项目，其产品良品率平均提升23%，研发周期缩短近30%。因此，系统梳理该仪器的跨领域应
用场景，对推动多学科技术融合创新具有战略意义。

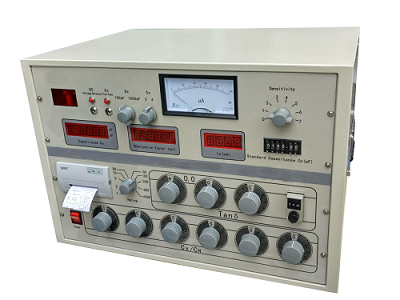

注意事项
(1) 电压或频率的剧烈波动常使电桥不能达到良好的平衡，所以测定时，电压和频率要求稳定，电压变动不得大于1%，频率变动不得大于0.5%。
(2) 电极与试样的接触情况，对tgδ的测试结果有很大影响，因此涂银导电层电极要求接触良好、均匀，而厚度合适。
(3) 试样吸湿后，测得的tgδ值增大，影响测量精度，应当严格避免试样吸潮。
(4) 在测量过程中，注意随时电桥本体屏蔽的情况，当电桥真正达到平衡，“本体－屏蔽”开关置于任何一边时，检查计光带均应 小，而无大变化。
实验步骤
1、本仪器适用于110V/220V，50Hz交流电，使用前要检查电压情况，以保证测试条件的稳定。
2、开机预热15分钟，使仪器恢复正常状态后才能开始测试。
3、按部件标准制备好的测试样品，两面用特种铅笔或导电银浆涂覆，使样品两面都各自导电，但南面之间不能导通，备用。
4、选择适当的辅助线圈插入电感接线柱。根据需要选择振荡器频率，调节测试电路电容器使电路谐振。假定谐振时电容为C1，品质因素为Q1。
5、将被测样品接在Cx接线柱上。
6、再调节测试电路电容器使电路谐振，这时电容为C2，可以直接读出Q2。
7、用游标卡尺量出试样的直径Φ和厚度d(分别在不同位置测得两个数据，再取其平均值)。

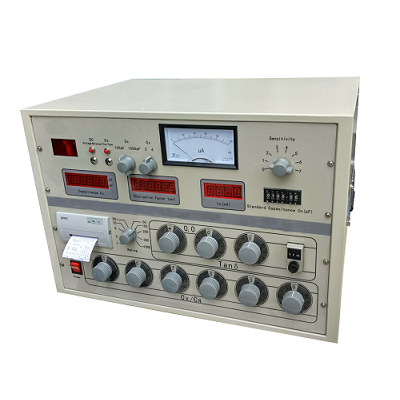

介电损耗(tgδ)：指电介质材料在外电场作用下发热而损耗的那部分能量。在直流电场作用下，介质没有周期性损耗，基本上是稳态电流造成的损耗；在交流电场作用下，介质损耗除了稳态电流损耗外，还有各种交流损耗。由于电场的频繁转向，电介质中的损耗要比直流电场作用时大许多(有时达到几千倍)，因此介质损耗通常是指交流损耗。
在工程中，常将介电损耗用介质损耗角正切tgδ来表示。tgδ是绝缘体的无效消耗的能量对有效输入的比例，它表示材料在一周期内热功率损耗与贮存之比，是衡量材料损耗程度的物理量。
tg
式中：ω —电源角频率；
R —并联等效交流电阻；
C —并联等效交流电容器
凡是体积电阻率小的，其介电损耗就大。介质损耗对于用在高压装置、高频设备，特别是用在高压、高频等地方的材料和器件具有特别重要的意义，介质损耗过大，不仅降低整机的性能，甚至会造成绝缘材料的热击穿。
介质损耗测量试验
一、实验目的
1、探讨介质极化与介电常数、介质损耗的关系；
2、了解高频Q表的工作原理；
3、掌握室温下用高频Q表测定材料的介电常数和介质损耗角正切值。
在选择合适的阻抗分析仪时，应考虑以下几个方面。
测量方法：根据阻抗和频率的预期测量范围选择测量方法。
电压电平控制：请记住，电容器的介电常数及其电容取决于交流电压电平。同样，电感器材料的电磁滞后也取决于交流电流电平。因此，一台好的分析仪至少必须具备电压电平监控功能。 好还能具备自动电平控制能力，以保持电压恒定。
测量精度：不同的分析仪及其设计具有不同的精度。根据所需的精度来决定分析仪。
所需的阻抗参数：根据要测量的参数选择仪器，如介电常数、磁导率、品质因数 (Q) 或耗散因子 (D)。
温度和环境条件如何影响分析仪的阻抗测量？
请记住，阻抗是高度动态的，这一点至关重要。如下所述，温度、湿度和电磁干扰 (EMI) 等环境条件会严重影响测量结果：
温度：大多数电阻器、电感器和电容器都与温度有关。它们的温度系数是阻抗行为的关键因素。确保温度稳定， 好在受控的实验室环境中进行。如果在现场工作，应尽量减少暴露在温度骤变的环境中。
湿度：高湿度会导致冷凝，从而影响元件和电路的电气性能。使用除湿机确保低湿度环境。
电磁干扰：电磁干扰会影响阻抗测量，尤其是在半导体或高频应用等敏感设备中。在屏蔽环境中进行测量，以防止外部电磁场的影响。
单个电子元件阻抗分析的典型配置包括：
阻抗分析仪：仪器的导线连接到测试夹具上，测试夹具应适合 DUT 特定类型的特性。
测试夹具：文本夹具经过精心设计，可固定被测试装置，但不会改变或干扰其阻抗特性。
电缆和适配器：可使用电缆和适配器使仪器的导线和测试夹具的连接器在电气上兼容。例如，可使用卡口式 Neill-Concelman (BNC) 连接器。
被测件：这是将被测元件插入适合其特定行为的测试夹具中。
阻抗分析仪能测介电材料（如陶瓷、高分子、复合材料）的关键电学参数，核心参数与测量方法如下。一是核心参数，反映材料特性：相对介电常数（εr），衡量材料储存电荷能力，如陶瓷材料 εr=10-1000，高分子材料 εr=2-10；介电损耗角正切（tanδ），反映材料介电损耗大小，优质介电材料 tanδ≤0.001（1kHz 下）；体积电阻率（ρv），衡量材料绝缘性能，绝缘材料 ρv≥1012 Ω?cm。二是测量方法，分类型操作：平行板法（测薄片材料，将材料夹在两圆形电极间，电极直径 D、间距 d，仪器测量电容 C，通过公式 εr=C×d/(ε0×S) 计算，S 为电极面积，ε0 为真空介电常数，频率选 1kHz-1MHz，适合测固体薄片）；同轴探头法（测液体或粉末材料，将同轴探头插入材料，仪器测量探头阻抗变化，计算 εr 与 tanδ，无需样品加工，适合测黏稠液体）；谐振腔法（测高频介电材料，将材料放入谐振腔，通过阻抗变化测量谐振频率与品质因数，计算 εr 与 tanδ，适合 100MHz-10GHz 频段）。三是注意事项，保障精度：样品预处理（固体材料需打磨平整，厚度均匀（偏差≤5%）；液体材料需除气泡，避免气泡影响介电常数）；环境控制（温度 23±2、湿度≤50%，温度变化会导致 εr 波动，湿度大会降低绝缘材料 ρv）；多次测量取平均值（每个样品测 3 个不同位置，减少样品不均匀导致的误差），通过精准测量可为介电材料选型、研发提供关键数据。
典型应用场景
电子元器件：测试电容器、电感器、电阻器的阻抗特性。
生物医学：如HRA人体电阻抗评测分析仪用于健康检测。
材料研究：分析压电陶瓷、介电材料的频响特性。
与LCR测试仪的区别
频域能力：阻抗分析仪支持扫频和图形化显示，而LCR测试仪仅固定频率测量?。
精度：两者接近，但阻抗分析仪在低频段精度更高
什么是阻抗分析仪？
阻抗分析仪是一种电子测试仪器，用于测量元件、电路或材料在一系列交流 (AC) 信号作用下的复阻抗特性曲线。
阻抗以欧姆（Ω）为单位，由两种类型的交流电流对立面组成：电阻和电抗。
电抗是由材料、元件或电路的电感和电容引起的阻抗。虽然电阻与频率无关，但电感、电容以及电抗都会随频率变化。
因此，阻抗实际上是一种动态特性，因为其电抗随信号频率而变化。
电子学
模拟电路（如压控振荡器、放大器、滤波器和电源）及其组件（如谐振器和电感器）涉及谐振频率和品质因数等阻抗参数对信号电平和频率非常敏感的现象。
使用具有宽阻抗范围的分析仪来了解它们的动态行为，对于优化运行设计和提高效率至关重要。
