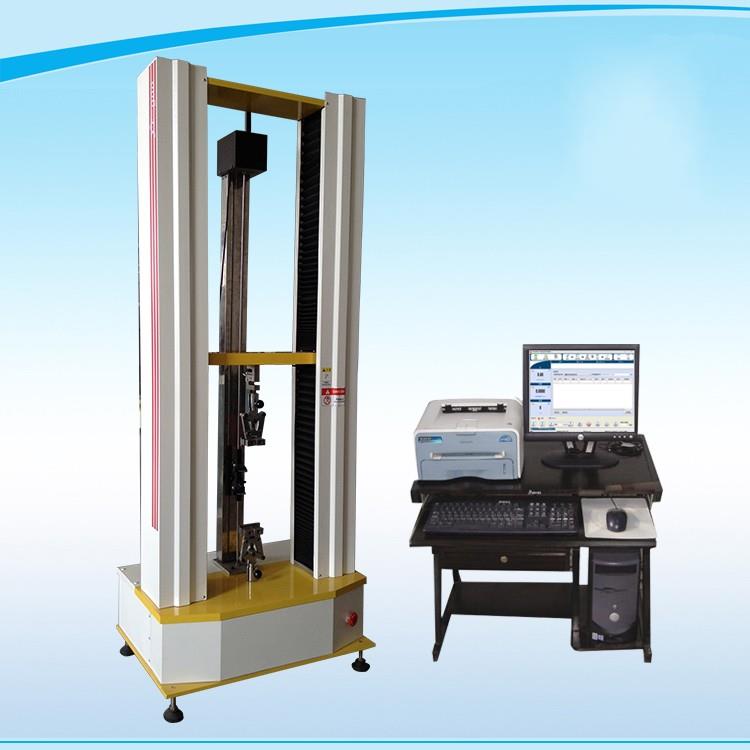

国产10KN电子拉力试验机

国产10KN电子拉力试验机   本公司是一家专业生产各类试验机及配套检测仪器，公司拥有专业的科研机构和设计开发人员，具有雄厚的技术力量。公司自成立以来，为更好的满足市场及广大用户的需要，新产品层出不穷，始终保持国内领先水平，质量可靠，信誉至上，服务及时，受到用户的广泛欢迎。

国产10KN电子拉力试验机  设备技术要求

00001. ‌外观与安装‌

· 铭牌信息完整，操作部件灵活可靠，安装水平度优于0.2/1000。

00002. ‌加力系统‌

· 施加/卸除试验力需平稳无冲击，液压式试验机油缸摩擦力需符合空载误差要求。

00003. ‌测力系统‌

· 模拟式指示装置需满足指针分辨力要求，数字式装置需能显示力值范围及方向。

00004. ‌安全保护‌

· 超载时安全装置需立即停止加力，限位装置需在夹头到达极限位置时触发。

技术参数：

A.试验力（kN）:5kN

B.试验机测量精度:　1级（标准版）

C.有效测力范围:2%-100%FS/

D.分辨力:1/300000

E.示值相对误差:±1%

F.速度调节范围:0.05～500mm/min（无级调速）

G.准确度:优于示值的±1％

H.力控速率控制范围:0.05—5%FN

I.测量范围:0～999mm

J.分辨率:0.001mm

K.测量精度:优于示值的±1%

L.电源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

N.使用条件：温度:10 C -- 35 C； 湿度:30 % -- 85 %；

本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: +1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V+10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C; humidity: 30% - 85%;

常见故障及排除

     经过以上排查，还不能排除设备故障，请及时拨打我公司售后服务热线电话，由我公司专业技术人员协助解决，严禁用户私自打开设备进行维修，若私自打开设备进行维护，一切后果我公司不承担任何责任。

软件说明

a.软件系统：中英文Windows2000/XP/Win7平台下软件包

b.自动储存：试验条件、试验结果、计算参数、标距位置自动储存。

c.自动返回：试验结束后，试验机横梁会自动返回到试验初始位置。

d.连续试验：一批试验参数设定完成后，可连续进行测试。

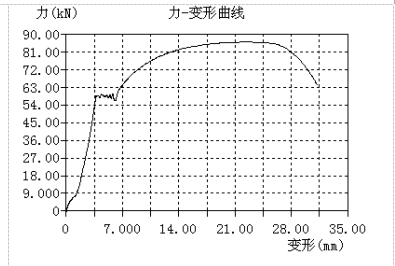

e.多种曲线：同一图形上可显示多种不同的曲线：荷重--位移、荷重-时间、位移--时间、应力—应变、荷重—两点延伸等到多种曲线。

f.曲线对比：同组试样的曲线可在同一张图上叠加对比。

g.报告编辑：可按用户要求输出不同的报告形式。

h.动态显示：测试过程中，负荷、伸长、位移及选中的试验曲线随着测试的进行，实时动态显示在主控屏幕上。

i.自动变标：试验中负荷、伸长等曲线坐标，如果选择不当，可根据实测值的大小，自动变换座标。保证在任何情况下 曲线以 大的形式显示在屏幕上。

j.峰值保持：在测试的整个过程中，测试项目的 大值始终随着试验的进行，在屏幕窗口上显示。

k.执行标准：满足GB、ISO、JIS、ASTM、DIN等多种试验方法和标准。

维修保养方法及注意事项:

1、机台部份，外表经常擦拭，保持清洁。

2、电镀部份请以机油擦拭，以防止生锈宜保光亮。

3、动力螺杆及螺杆部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。

4、面板（控制箱即显示器）请用乾布擦拭，严防沾水，以免损坏IC电子零件。

5、各项治具及接头配件请妥置，并擦拭防锈油，以防生锈。

6、上下班必需把电源关掉。

试验范围：

可对橡胶、塑料、塑胶、无纺布、纺织、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢（及其它高硬度钢）、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

普通测试项目：(普通显示值及计算值)
            ●拉伸应力   ●拉伸强度
            ●扯断强度   ●扯断伸长率
            ●定伸应力   ●定应力伸长率
            ●定应力力值  ●
            ●任意点力值  ●任意点伸长率
            ●抽出力    ●粘合力及取峰值计算值
            ●压力试验   ●剪切力剥离力试验
            ●弯曲试验   ●拔出力穿刺力试验

工作环境条件

1在室温100C～350C范围内，相对湿度不大于80%；

2在稳固的基础或工作台上正确安装，水平度为0.2/1000；

3在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4电源电压的波动范围不应超出额定电压的±10%。

适用范围：

广泛应用于电线电缆、纺织物、防水材料、无纺布、安全带、橡胶、塑料、薄膜、钢丝绳、钢筋、金属丝、金属箔、金属板材和金属棒丝等金属材料和非金属材料及零部件产品进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验，以及一些产品的特殊力学性能试验。

功能特点：采用国外先进技术，全数字放大、采集，显示稳定、精度高、使用方便。采用铝合金外罩，主机采用直流或交流伺服电机、精密减速机、高精度丝杠、具有传动平稳、噪音低、速度精度高、调速范围宽，使用寿命长等特点；液晶实时显示，可显示试验力、峰值、位移、速度、试验状态等，外观大方，使用方便，操作简单；具有限位、过载自动保护、试样断裂自动停机等功能。配置标准拉伸附具一套。

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。

保修与维修:

1.按验收报告签署之日起提供1年的质保期,并提供终身维修。

2.质保期内，非人为因素导致的仪器故障，所需要的维修费用（包括零部件费用、维修费用）均由我公司承担；如需返厂维修或现场维修期限超过20天的，则保修期顺延，所产生相关费用均由本公司承担。若维修期长于4周或在返厂修理期间，我公司另免费提供用户实验场所及同型号仪器进行实验。

【依据标准】

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M
