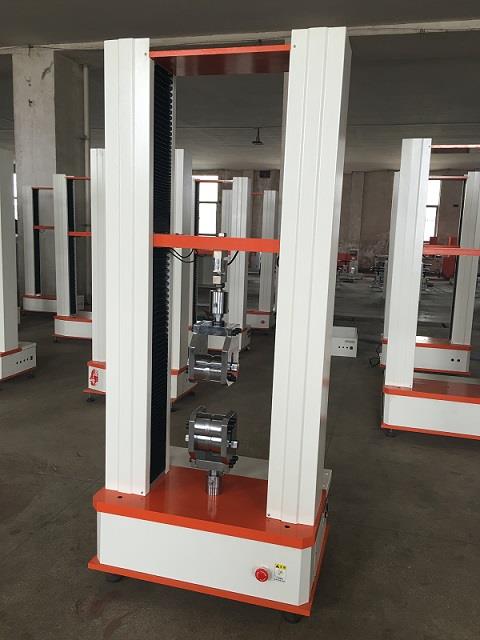

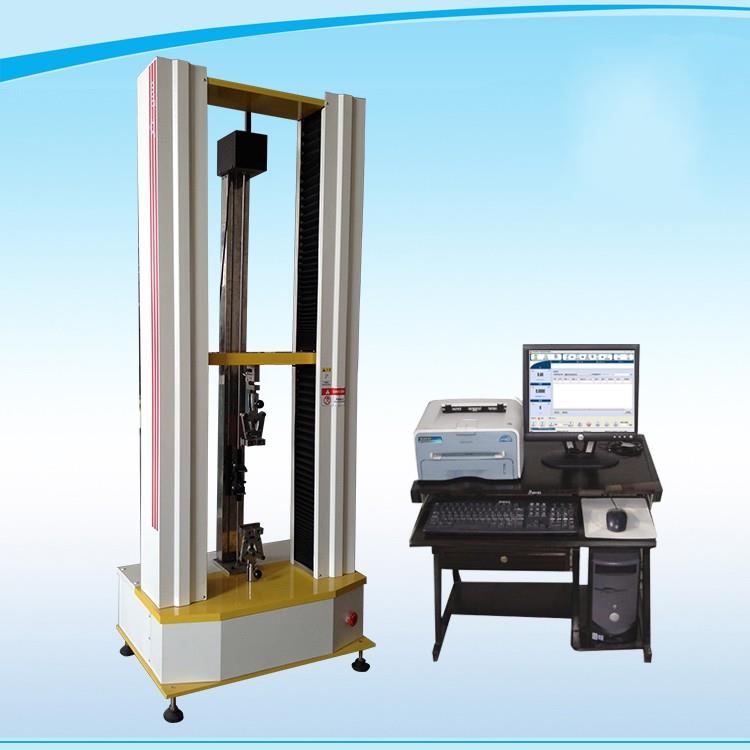

50KN双臂电子拉伸撕裂强度试验机

50KN双臂电子拉伸撕裂强度试验机　　维修保养方法及注意事项:

1、机台部份，外表经常擦拭，保持清洁。

2、电镀部份请以机油擦拭，以防止生锈宜保光亮。

3、动力螺杆及螺杆部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。

4、面板（控制箱即显示器）请用乾布擦拭，严防沾水，以免损坏IC电子零件。

5、各项治具及接头配件请妥置，并擦拭防锈油，以防生锈。

6、上下班必需把电源关掉。

50KN双臂电子拉伸撕裂强度试验机　　结构特征及工作原理

本机由机械、电气二大部分组成(见附图)。

1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、位移测量机构，包含有试样拉伸夹具、测力传感器、位移传感器等主要部件。

2 电气部分：

    电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。软件部分的操作请仔细阅读《软件说明书》。

3 本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

常见故障及排除

     经过以上排查，还不能排除设备故障，请及时拨打我公司售后服务热线电话，由我公司专业技术人员协助解决，严禁用户私自打开设备进行维修，若私自打开设备进行维护，一切后果我公司不承担任何责任。

工作环境条件

1在室温100C～350C范围内，相对湿度不大于80%；

2在稳固的基础或工作台上正确安装，水平度为0.2/1000；

3在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4电源电压的波动范围不应超出额定电压的±10%。

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: +1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V+10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C; humidity: 30% - 85%;

软件说明

a.软件系统：中英文Windows2000/XP/Win7平台下软件包

b.自动储存：试验条件、试验结果、计算参数、标距位置自动储存。

c.自动返回：试验结束后，试验机横梁会自动返回到试验初始位置。

d.连续试验：一批试验参数设定完成后，可连续进行测试。

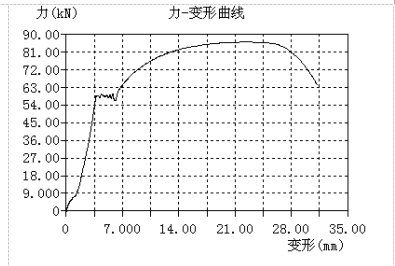

e.多种曲线：同一图形上可显示多种不同的曲线：荷重--位移、荷重-时间、位移--时间、应力—应变、荷重—两点延伸等到多种曲线。

f.曲线对比：同组试样的曲线可在同一张图上叠加对比。

g.报告编辑：可按用户要求输出不同的报告形式。

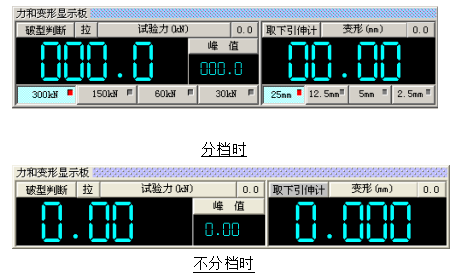

h.动态显示：测试过程中，负荷、伸长、位移及选中的试验曲线随着测试的进行，实时动态显示在主控屏幕上。

i.自动变标：试验中负荷、伸长等曲线坐标，如果选择不当，可根据实测值的大小，自动变换座标。保证在任何情况下 曲线以 大的形式显示在屏幕上。

j.峰值保持：在测试的整个过程中，测试项目的 大值始终随着试验的进行，在屏幕窗口上显示。

k.执行标准：满足GB、ISO、JIS、ASTM、DIN等多种试验方法和标准。

技术参数：

A.醉大试验力（kN）:5kN

B.试验机测量精度:　1级（标准版）

C.有效测力范围:2%-100%FS/

D.分辨力:1/300000

E.示值相对误差:±1%

F.速度调节范围:0.05～500mm/min（无级调速）

G.准确度:优于示值的±1％

H.力控速率控制范围:0.05—5%FN

I.测量范围:0～999mm

J.分辨率:0.001mm

K.测量精度:优于示值的±1%

L.电源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

N.使用条件：温度:10°C -- 35°C； 湿度:30 % -- 85 %；

试验步骤
　　1.拉伸试验
　　一是根据试样选用量程，挂好铊并对准刻线，并调整缓冲阀使之与量程范围相适应。二是打开电源，启动油泵，开启送油阀让活塞上升下降200mm，2次～3次。三是让活塞上升20mm～40mm，调指针对准零位。四是调整移动横梁至适当位置。关闭送油阀，按动夹头“开”、“夹紧”按钮，夹紧试样，必须注意使试样处于铅垂并位于中间位置。按试验要求的加荷速度调整指示盘转速。五是打开送油阀开始加荷，使指针的旋转速度与跟踪盘的速度基本保持一致。六是试样破坏后，关闭送油阀，记录试验数据，将被动针拨回零位，取下断裂的试样。七是重复二到六的内容继续下一试验。
　　2.抗压试验
　　一是根据试块选用量程，挂好铊并对准刻线，并调整缓冲阀使之与量程范围相适应。二是接通电源，启动油泵，打开送油阀使活塞上升一段，调指针对零，关闭送油阀。三是启动加载速度指示器，根据加载速度，调整指示盘以一定的转速旋转。四是放好试块。五是迅速将送油阀调到相应位置，应保持指针与指示盘同步旋转，直至试块压碎，关闭送油阀，打开回油阀。六是记录试验数据，拨回从动针。七是清除被压碎试块。八是重复四到八的内容直至所有试块做完。

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。

金属拉伸、压缩、弯曲及扭转试验

GB/T228-2002金属材料 室温拉伸试验方法

GB/T4338-1995金属材料 高温拉伸试验

GB/T5027-1999金属薄板和薄带塑性应变比(r值)试验方法

GB/T5028-1999金属薄板和薄带拉伸应变硬化指数(n值)试验方法

GB/T7314-1987金属压缩试验方法

GB/T7314-2005金属压缩试验方法

GB/T8358-1987钢丝绳破断拉伸试验方法

GB/T8653-1988金属杨氏模量、弦线模量、切线模量和泊松比试验方法（静态法）

GB/T10128-1988金属室温扭转试验方法

GB/T13229-1991金属低温拉伸试验方法

GB/T14452-1993金属弯曲力学性能试验方法

GB/T17600.1-1998钢的拉伸率换算 第1部分:碳率钢和低合金钢

GB/T17600.2-1998钢的伸长率换算 第2部分:奥氏体钢

金属延性试验
GB/T232-1999金属材料 弯曲试验方法

GB/T233-2000金属材料 顶锻试验方法

GB/T235-1999金属材料 厚度等于或小于3mm薄板和薄带 反复弯曲试验方法

GB/T238-2002金属材料 线材 反复弯曲试验方法

GB/T239-1990金属线材扭转试验方法
