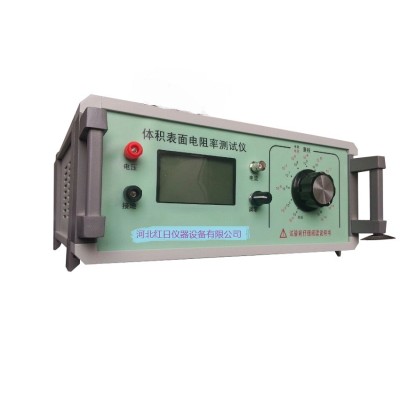

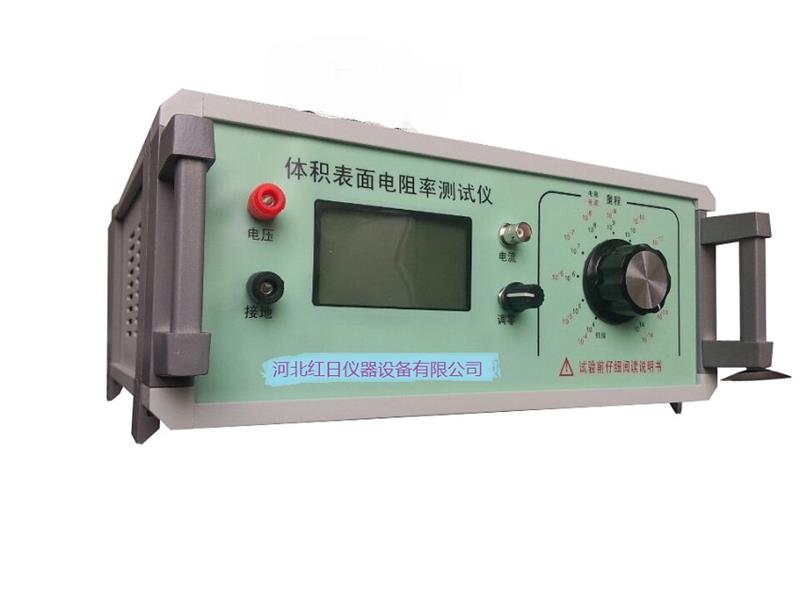

硫化橡胶绝缘电阻率的测定仪 标准配置：
1、仪器主机 一台

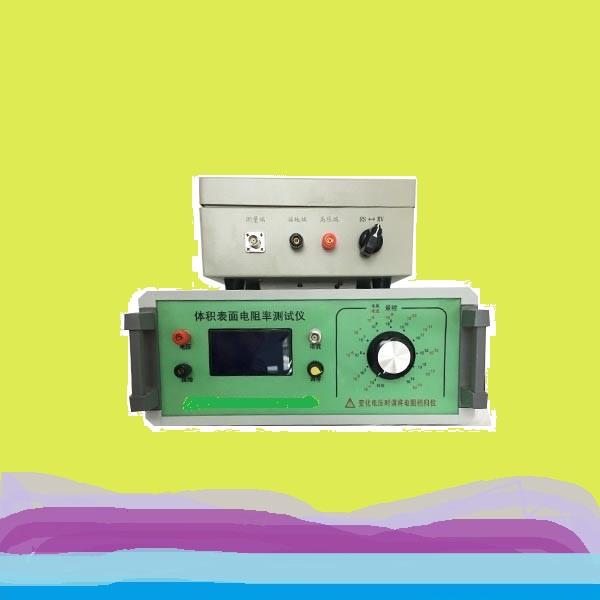

2、屏蔽箱一个
3、试验电极三个
4、说明书一本
5、电源线一条
6、数据线三条
7、合格证一份
8、保修卡一份
硫化橡胶绝缘电阻率的测定仪 使用条件
①环境温度：0～40℃
②相对温度：≤70%
③供电电流：交流220V±10%50Hz
三电极接线说明
测量电阻可用二电极，一个接高压电极，另一个接电流电极就行了，仪器的地线用于屏蔽用，在测量高电阻时要与屏蔽箱的地相接以防干扰。测量低电阻时可以不用。国家标准GB1410《 固体绝缘材料绝缘体积电阻率和表面电阻率试验方 法》中推荐一种三电极测量方法：
它是由三个独立的电极组成:
1.中心为圆柱体,直径为50mm,标准中没有规定高度，但一般是40mm
2.圆柱体外为一圆环,圆环内径为60mm,外径为80mm,标准中没有规定高度，但一般是40mm
3.底为一平板,直径为100mm的圆板.标准中没有规定厚度，但一般为5mm
如果使用这种三电极测量材料表面电阻或体积电阻，可以按下图接线：
4.测表面电阻：（电流流过被测量物体表面时测得的电阻）
仪器高压输出（红）接圆环电极
仪器电流输入端（芯线）接圆柱电极
仪器地（黑，屏蔽线）接圆盘电极
5.测体积电阻：（电流流过被测量物体体内时测得的电阻）
仪器高压输出（红）接圆盘电极
仪器电流输入端（芯线）接圆柱电极
仪器地（黑，屏蔽线）接圆环电极
根据高温塑料薄膜的测试需求（温度适应性、测量精度、样品兼容性等），以下是选型要点：
一、核心选型要素
测量原理与精度
三电极法：符合 GB/T 10518-2006 标准，适合绝缘材料高温电阻率测试。
四探针法：适用于薄膜类材料，可测方块电阻和电阻率，支持温度-电阻曲线分析。
电阻范围：至少覆盖 10⁴~10¹⁸Ω，高阻值段（>10¹²Ω）误差需≤±20%。
样品兼容性
夹具要求：薄膜样品直径应≥100mm（不足需定制电极）。
测试方式：表面电阻与体积电阻需分开测量，且必须先测表面电阻。
二、推荐对比
温度范围 测量原理 关键优势 适用标准
-160℃~500℃三电极法支持介质损耗/介电常数测试，控温精度±0.5℃GB/T 1409、ASTM D150
高温真空/气氛环境三环电极法 铂导线防信号衰减，触摸屏操作便捷GB/T 10518、ASTM
高温箱集成 四探针法自动绘制温度-电阻率曲线，适合导电薄膜分析半导体材料标准
未明确高温范围11通用法触控操作，支持固体/液体/薄膜， GB/T 1410、ASTM D25711
三、操作注意事项
试样预处理：确保薄膜表面平整、无损伤，避免杂质干扰。
环境控制：多数仪器工作环境为0℃~40℃ ，高温测试需外接温控设备。
数据校准：定期校验仪器，高阻值（>10¹²Ω）段需重点验证精度。
测量指标
1、电阻测量范围：1×104Ω ～1×1018Ω。
2、电流测量范围：2×10-4A～1×10-16A
3、显 示 方 式：数字液晶显示
4、内置测试电压：10V、50V、100V、250V、500V、1000V（任意切换）
5、基本准确度：1% (*注)
6、使用环境： 温度：0℃～40℃，相对湿度<80%
7、供电形式：AC 220V，50HZ，功耗约5W
8、仪器尺寸：285ｍｍ×245ｍｍ×120 mm
9、质量： 约5KG
定义
下列定义适用于本标准。
体积电阻volume resistance
在试样两相对表面上放置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商，不包括沿试样表面的电流，在两电极上可能形成的极化忽略不计。
注：除非另有规定，体积电阻是在电化一分钟后测定。
体积电阻率volume resistivity
在绝缘材料里面的直流电场强度和稳态电流密度之商，即单位体积内的体积电阻。
注：体积电阻率的SI单位是。' m。 实际上也使用。cm这一单位。
表面电阻surface resistance
在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电极上可能形成的极化忽略不计。
注1：除非另有规定，表面电阻是在电化一分钟后测定。
注2：通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分。
表面电阻率surface resistivity
在绝缘材料的表面层里的直流电场强度与线电流密度之商，即单位面积内的表面电阻。面积的大小是不重要的。
注：表面电阻率的SI单位是0。 实际上有时也用 “欧每平方单位”来表示。
电极electrodes
电极是具有一定形状、尺寸和结构的与被测试样相接触的导体。
注：绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商。绝缘电阻取决于试样的表面电阻和体积电阻（见GB/T10064一一2006）。
符合标准：
GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99《绝缘材料的直流电阻或电导试验方法》
GB/T 10581-2006《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008《硫化橡胶 绝缘电阻率的测定》
GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》
GB/T 12703.4-2010《纺织品 静电性能的评定 第４部分：电阻率》
GB/T 10064-2006_《测定固体绝缘材料绝缘电阻的试验方法》
重要性和用途：
1绝缘材料用于电子系统彼此和与地面之间隔离，该材料能提供零部件的机械支撑。由于此用途，通常要求具有尽可能高的绝缘电阻，以与可接受的机械、化学和耐热性能一致。因为绝缘电阻或电导组合了体积和表面电阻或电导，当实际使用时，要求试验样本和电极具有相同的形式，此时的测量值是非常有用的。表面电阻或电导随着湿度发生快速变化，然而体积电阻或电导则稍微变化，尽管总的变化在一些变化可能更大。
2电阻或电导可用于间接预测某些材料的低频率电介质击穿和损耗因数性能。电阻或电导通常作为湿度含量，固化程度，机械连续性或不同类型老化的间接测量方式。这些间接测量的效用取决于通过理论或经验研究确立的相关度。表面电阻的降低可导致因为电场强度降低而发生电介质击穿电压的增加，或者由于应力面积的增加而发生电介质击穿电压的降低。
3所有的电介质电阻或电导都取决于电化时间长短和施加的电压值（除了普通的环境变量之外）。这些因素必须已知，同时报告，以使得电阻或电导测量值有意义。在电绝缘材料工业中，形容词“表观”通常适用于在任意选择电化时间条件下获得的电阻值。见X1.4。
4体积电阻或电导可通过在特定应用场合设计某个绝缘体使用的电阻和尺寸数据计算得出。研究已经表明电阻或电导随着温度和湿度的变化而变化（1,2,3,4）4，同时在设计工作条件时，必须已知这种变化。体积电阻或电导测量值通常用于检查绝缘材料的均匀性，或者对于加工，可探测影响材料质量的导电杂质，而这不容易通过其它方法观察到。
5体积电阻超过1021Ω·cm(1019Ω·cm)时，样本在普通实验室条件测试获得的数值计算得出体积电阻，如果结果确实可疑，则应考虑通常使用的测量设备的局限性。
6表面电阻或电导不能精确测量，只能近似测量，因为体积电阻或电导总是受到测量方法的影响。测量值还受到表面污染的影响。表面污染及其积聚速度受到许多因素的影响，包括静电充电和界面张力。这些因素反过来可以影响表面电阻。当包括污染，但是在通常常识下判断不是电绝缘材料的材料性能时，此时表面电阻或电导可视为与材料性能相关。
条件处理
试样的处理条件取决于被试材料，这些条件应在材料规范中规定。
推荐按GB/T 10580一2003进行条件处理；由各种盐溶液所产生的相对温度在IEC 60260中给出。
可以采用机械蒸发系统。
体积电阻率和表面电阻率都对温度变化特别敏感。这种变化是指数式的。因此必须在规定的条件下来测量试样的体积电阻和表面电阻。由于水分被吸收到电介质内是相对缓慢的过程，因此测定温度对体积电阻率的影响需要延长处理期。吸收水分后通常会降低体积电阻。有些试样可能需要处理数月才能达到平衡。
说明
①电阻率ρ不仅和导体的材料有关，还和导体的温度有关。在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化，即ρ=ρo(1+at)。式中t是摄氏温度，ρo是O℃时的电阻率，a是电阻率温度系数。
②由于电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的物理状态。如一个220V
100W电灯灯丝的电阻，通电时是484欧姆，未通电时只有40欧姆左右。
③电阻率和电阻是两个不同的概念。电阻率是反映物质对电流阻碍作用的属性，电阻是反映物体对电流阻碍作用的属性。
电阻率的测量方法和精度
1、方法：测量高电阻常用的方法是直接法和比较法.
直接法是测量加在试样上的直流电压和流过试样的电流而求得试样电阻.直接法主要有检流计法和直流放大法（高阻计法）比较法主要有检流计法和电桥法.
2、精度：对于大于10的10Ω的电阻,仪器误差应在±20%的范围内；对于不大于10的10Ω的电阻,仪器误差应在±10%的范围内.
3、保护：测量仪器用的绝缘材料一般只具有与被测材料差不多的性能.试样的测试误差可以由下列原因产生：
①外来寄生电压引起的杂散电流通渠道.通常不知道它的大小,并且有漂移的特点；
②测量线路的绝缘材料与试样电阻标准电阻器或电流测量装置的并联.
符合标准
GB/T 1410-2006、GB 12014、GB/T 20991-2007、GB 4385-1995、GB 12158-2006、GB 4655-2003、GB/T 12703.4-2010、GB/T 12703.6-2010、GB 13348-2009、GB/T 15738-2008、GB/T 18044-2008、GB/T 18864-2002、GB/T 22042-2008、GB/T 22043-2008、GB/T 24249-2009、GB 26539-2011、GB/T 26825-2011、GB 50515-2010、GB 50611-2010、GJB 105-1998-Z、GJB 3007A-2009、GJB 5104-2004
公司承诺：
1.购机前，我们专门派技术人员为您设计的流程和方案
2.购机后，将免费指派技术人员为您调试安装
3.整机保修一年，产品终身维护
4.常年供应设备的易损件及耗品确保仪器能长期使用
5、售后管理：我公司实现计算机化管理，实行客户定期电话回访制度，定期复查设备的工作情况，定期电话指导用户对设备进行保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护
6、物流情况：及时提供货源，确保全国范围内2-10内到货，持续稳定地为代理商做全面服务工作，提供合理的运作空间。公司有专业的技术人员为您安装指导。
7、软件升级：终生免费提供新版本控制软件。
8、安装培训:仪器包装内附有说明书，专业培训人员为客户指定操作者讲解仪器正常操作流程、操作注意事项及仪器的日常维护要求；也可以根据客户要求提供上门培训服务。
注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。
