固体表面电阻检测仪的特点和使用方法

固体表面电阻检测仪的特点和使用方法  工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。

BEST121型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I，

通过内部的大规模集成电路完成电压除以电流的计算，

然后把所得到的结果经过A/D转换后以数字显示出电阻值，

即便是电阻两端的电压V和流过电阻的电流I是同时变化，

其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，

所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，

其测量精度很高，从理论上讲其误差可以做到零，

而实际误差可以做到千分之几或万分之几。

了解固体表面电阻检测仪的特点和使用方法。这个问题很实用，可能是实验室人员或质检工程师需要操作设备。

看了搜索结果，发现信息很丰富。关于特点，主要从技术指标和应用场景来看：检测仪都符合国际标准如ASTM D257和国标GB/T 1410-2006，测量范围特别宽，从10^4Ω到10^18Ω都能覆盖。精度方面基本能到±1%，还有温度湿度监控功能。体积普遍小巧，像130mm×70mm×25mm这种尺寸很方便携带。

使用方法部分需要分情况说明。平行探头法比较简单，直接按压测试就行；三电极法则复杂些，接线方式会影响测量结果——测体积电阻和表面电阻时电极接法完全不同。注意到几个关键细节：测试前必须清洁表面，接地必须可靠，连测试压力都有要求（约5磅）。那些常见故障也值得提醒用户，比如读数不稳可能是导线接触不良。

安全注意事项要强调两点：切换测试模式时必须断电，高压电极千万不能触碰。用户可能容易忽略这些操作细节。

 后考虑用分段式呈现，把特点拆成精度、功能等小项，方法部分按测试类型分类。关键操作步骤准备加粗，毕竟像电极接线这种步骤出错会导致数据偏差。故障排查单独列个表格比较直观，用户遇到问题时好对照查看。

固体表面电阻检测仪主要用于测量材料的导电性能，具有高精度、宽量程及多功能特点，在电子、材料科学等领域应用广泛。其核心特点和使用方法如下：

‌一、核心特点‌

‌测量范围广‌：电阻测量范围通常覆盖 104Ω104Ω 至 1018Ω1018Ω，电流检测低至 10−16  10−16A，满足绝缘材料到导电材料的测试需求。

‌多档位测试电压‌：内置多档可选电压（如 10V、50V、100V、250V、500V、1000V），适配不同材料标准。

‌高精度与稳定性‌：基础精度达 ±1%，重复性误差 ≤±5%，部分设备自带温湿度监控功能，减少环境干扰。

‌符合国际标准‌：遵循 ASTM D257、GB/T 1410-2006、ESD S11.11 等测试规范。

‌便携设计‌：部分手持式仪器体积小巧（如 130mm×70mm×25mm），重量轻（约 170g），适合现场快速检测。

‌二、使用方法‌

‌1. 基础操作流程‌

‌准备阶段‌：

清洁待测表面，确保无污染、干燥；

装入 9V 碱性电池（部分型号）或连接电源。

‌校准验证‌：

抬起仪器按下 ‌“TEST”按钮‌，红色绝缘指示灯亮起表示正常。

‌2. 测量模式选择‌

‌平行探头法（快速测试）‌：

将仪器直接放置于材料表面，按压测试键（约 5 磅压力），LED 屏显示表面阻抗值（单位：Ω/□）。

‌适用场景‌：平面均匀材料，符合 ESD S11.11 标准。

‌三电极法（高精度测试）‌：

‌电极连接‌：

‌体积电阻测量‌：高压电极接底盘，电流输入端接圆柱电极，地线接环形保护电极。

‌表面电阻测量‌：高压电极接环形电极，电流输入端接圆柱电极，地线接底盘。

‌定位要求‌：同心圆电极需通过定位盘固定，避免电极接触。

‌对地电阻测量（需接地）‌：

插入接地线至仪器插座，鳄鱼夹连接地线；

按压测试键，LED 显示对地电阻值（单位：Ω）。

‌3. 关键注意事项‌

‌环境控制‌：工作温度 5℃–49℃，湿度 ≤90%（非结露）；

‌电极选择‌：液体/粉末需专用电极，固体推荐三电极系统；

‌安全操作‌：切换测试模式（如体积/表面电阻）前需关闭电源，避免高压冲击损坏设备；

‌数据读取‌：避免量程频繁切换，高阻值测量时从低档位逐步升高。

‌三、常见故障处理‌

‌提示‌：定期校验仪器精度，复杂测量建议使用屏蔽箱减少环境干扰。对于超低（<106Ω10Ω）或超高（>1015Ω10Ω）电阻，需通过电流-电压法计算验证

安全注意事项

1. 使用前务必详阅此说明书，并遵照指示步骤，依次操作。

2. 请勿使用非原厂提供之附件，以免发生危险。

3. 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以免触电。

4. 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬空，不与外界物体相碰。

5. 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。

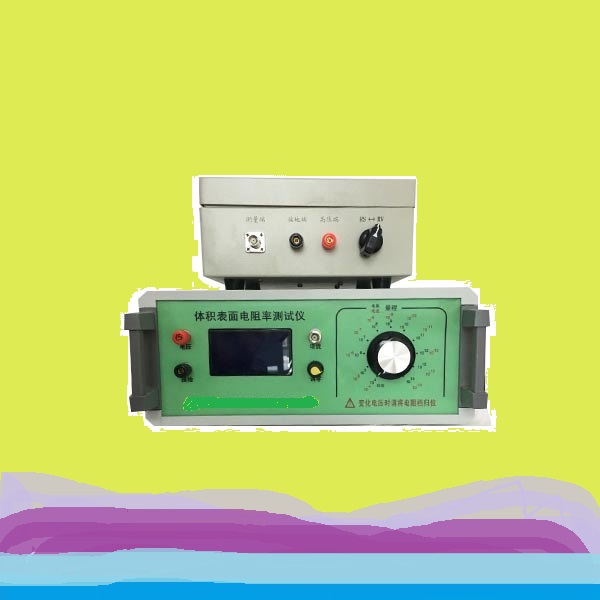

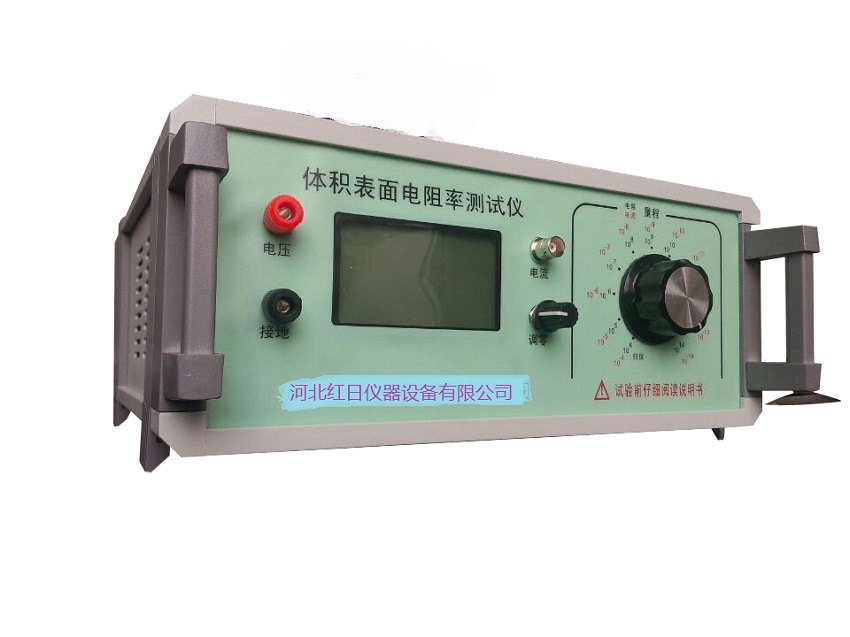

参数：

1、电阻测量范围： 0.01×104Ω ～1×1018Ω。

2、电流测量范围： 2×10-4A～1×10-16A

3、显 示 方 式：液晶、电阻、电流双显示

4、内置测试电压： 10V 、50V、100V、250V、500V、1000V（任意切换）；

5、基本准确度：≤1%；

6、使用环境：温度：0℃～40℃，相对湿度<80%

7、供电形式：AC 220V，50HZ，功耗约5W

8、全自动测量、体积小、重量轻、准确度高，电阻、电流双显示，性能好稳定、读数方便

9、所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读

10、配置：

主机：一台

屏蔽箱+电极：一套

测试线：五条

说明书+合格证+保修卡：各一份

仪器测量常见问题

1 为什么在测量同一物体时用不同的电阻量程有不同的读数？

    这是因为测量电阻时为防止过电压损坏仪器，如果出现过量程时仪器内保护电路开始工作，将测试电压降下来以保护机内放大器。在不同的电压下测量同一物体会有不同的结果。而且当测量电阻时若读数小于199，既只为三位数且di一位数为1 时，其准确度要下降。所以在测量电阻时当di一次读数从1 变为某一读数时，不应再往更高的量程扭开关以防对仪器造成过大的电流冲击。在实际使用时，即读数位数多的比读数位数少的准确度高。

2为什么测量一些物体的电流时用不同的量程也会出现测出结果相差较大？

    这是因为一般物体输出的电流不是恒定流，而仪器有一定内阻，若在仪器上所选量程的内阻过大以至于在仪器上的电压降影响被测物体的输出电流时会造成测量误差。一般电流越小的量程内阻越高，所以在测量电流时应选用电流大的量程。在实际使用时即只要电流表有读数时，读数位数少的小的比读数位数多的准确度高。

3为什么测量时仪器的读数总是不稳？

    一般的材料其导电性不是严格像标准电阻样在一定的电压下有很稳定的电流，有很多材料特别是防静电材料其导电性不符合欧姆定律，所以在测量时其读数不稳。

    这不是仪器的问题，而是被测量物体的性能决定的。有的标准规定以测量1分钟时间的读数为准。通常在测量高电阻或微电流时测量准确度因重复性不好，对测量读数只要求2位或3位。另外在测量大电阻时如果屏蔽不好也会因外界的电磁信号对仪器测量结果造成读数不稳。

4为什么测量完毕时一定要将量程开关再拨到104档后才能关电源？

    这是因为在测量时被测物体及仪器输入端都有一定的电容，这个电容在测量时已被充电到测量电时的电压值，如果仪器不拨到104挡后关电源这个充电后的电容器会对仪器内的放大器放电而造成仪器损坏。当被测量物体电容越大，测试电压越高时，电容器所储藏的电能越大，更容易损坏仪器，特别是在电阻的高量程或电流的低量程时因仪器非常灵敏，仪器过载而损坏的可能性更大。所以一定要将量程开关再拨到104挡后才能关电源。

5 为什么在测量电阻过程中不要改变对被测物的测试电压？

    在测量电阻过程中如果改变对被测物的测试电压，无论电压变高或变低时都将会产生大脉冲电流，这个大的电流很有可能使仪器过量程甚至更损坏仪器。另一方面如果电压突然变化也会通过被测量物体的（分布）电容放电或反向放电对测量仪器造成冲击而损坏仪器。有的物体的耐压较低，当您改变测量电压时有右能击穿而产生大电流损坏仪器。如果要改变测量电压，在确保被测量物体不会因电压过高击穿时，要先将量程开关拨到104档后关闭电源，再从仪器后面板调整到所要求的电压。有的材料是非线性的，即电压与电流是不符合欧姆定律，有改变电压时由于电流不是线性变化，所以测量的电阻也会变化。

6为什么测量完毕要将电压量程开关再拨到10V档后关闭电源？

    这是因为机内的电容器充有很高的电压（zui高电压达1200V以上），这些电容器的所带的电能保持较长的时间，如果将电压量程开关再拨到10V档后关闭电源，则会将机内的高压电容器很快放电，不会在测量的高压端留有很危险的电压造成电击。如果仅拨电源线而不是将电压调至10V档，虽然断了电源，但机内高压电容器还有会因长时间保持很高的电压，将会对人员或其它物体造成电击或损坏。在仪器有问题时也不要随便打开机箱因机内高压造成电击，要将仪器找专业技术人员或寄回厂家修理。

表面 电阻 surface resistance

 在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电

极上 可能形 成的极化忽略不计 。

 注 1:除 非 另 有 规 定 ，表 面 电 阻 是 在 电 化 一 分 钟 后 测 定

 注 2 通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分

影响电阻率的外界因素

电阻率不仅与材料种类有关，而且还与温度、压力和磁场等外界因素有关。金属材料在温度不高时，ρ与温度t(℃)的关系是ρt=ρ0(1+at)，式中ρt与ρ0分别是t℃和0℃时的电阻率;α是电阻率的温度系数，与材料有关。锰铜的α约为1×10-1/℃(其数值极小)，用其制成的电阻器的电阻值在常温范围下随温度变化极小，适合于作标准电阻。已知材料的ρ值随温度而变化的规律后，可制成电阻式温度计来测量温度。半导体材料的α一般是负值且有较大的量值。制成的电阻式温度计具有较高的灵敏度。有些金属(如Nb和Pb)或它们的化合物，当温度降到几K或十几K( 温度)时，ρ突然减少到接近零，出现超导现象，超导材料有广泛的应用前景。利用材料的ρ随磁场或所受应力而改变的性质，可制成磁敏电阻或电阻应变片，分别被用来测量磁场或物体所受到的机械应力，在工程上获得广泛应用。

电阻的作用：

电阻在电路中的作用：利用著名的欧姆定律可以利用电阻控制电路中的电压、电流。

电阻的主要物理特征就是可以变电能为热能，因此热水器中的发热元件、电灯泡、电烫斗就是利用了电阻的作用制成的。另外电阻有怕热的特性，当导体材料温度升高时材料的电阻率会增大（有些材料则表现为减小），因此利用电阻的这种特性可以制作温度测量计（不知道你看见过没，插一根“铁丝”就能测量温度的方法就是利用了这种电阻材料作用的）。

另外一些材料的电阻还会受到光线照射的印象，而利用这样的材料可以制成光敏电阻，利用这点作用可以方便的设计光控电路以及光的测量和光电转换等领域。

范围：

1本试验方法包含直流绝缘电阻，体积电阻和表面电阻的测量所用直流程序。通过该测量及样本和电极的几何尺寸，可以计算出电绝缘材料的体积电阻和表面电阻，同时还可以计算出相应的电导和电导率。

2这些试验方法不适用于测量中等导电材料的电阻/电导。这些材料评估可采用试验方法D4496。

3本标准描述了几种可选择的测量电阻（或电导）的普通备用方法。特殊材料科采用合适的标准ASTM试验方法进行测试，这些特殊材料具有电压应力范围和有限起电时间，同时规定了样本结构和电极几何形状。这些个别特殊试验方法将能更好得定义测量值的精度和偏差。

4本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。

电源

要求有很稳定的直流电压源。这可用蓄电油或一个整流稳压的电摞来提供。对电源的稳定度要求 是由电压变化导致的电流变化与被测电流相比可忽略不计。

加到整个试样上的试验电压通常规定为100V、250V、500V、1000 V、2500 V、5000 V, 10000 V 和15000 V。 常用的电压是100V、500V和1000 V。

在某些情况下，试样的电阻与施加电压的极性有关，如果电阻是与极性有关的，则宜加以注明。取两次电阻值的几何平均值（对数算术平均值的反对 数）作为结果。

由于试样电阻可能与电压有依存关系，因此应在报告中注明试验电压值。
