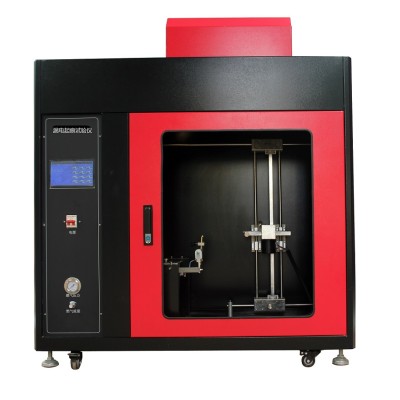

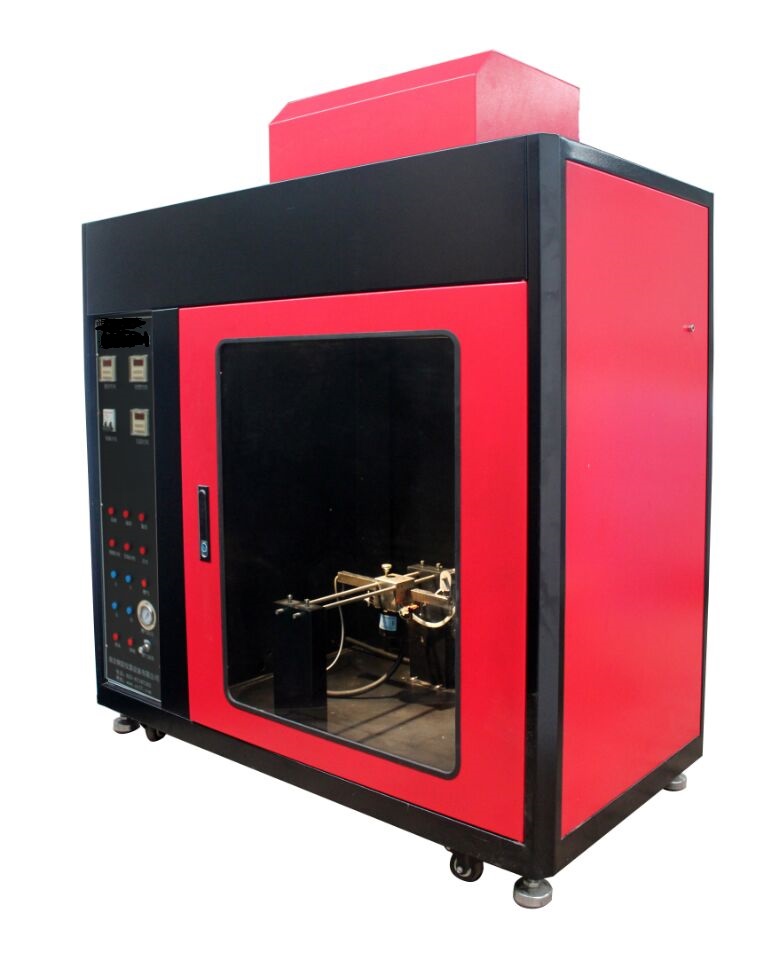

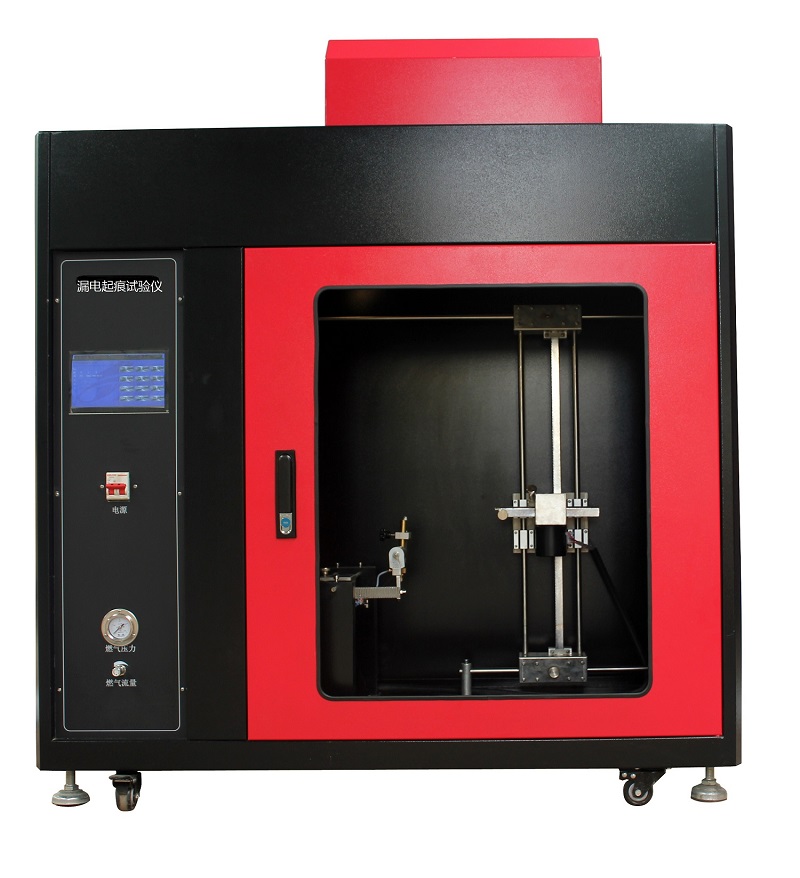

绝缘材料600V低压漏电起痕试验机

绝缘材料600V低压漏电起痕试验机 绝缘材料600V低压漏电起痕试验机  应用场景与产品清单?

1. 电力与工业设备?

高压部件?：断路器灭弧罩、互感器绝缘筒、开关触头支架

连接系统?：接线端子、母线槽绝缘隔板、电缆接头

电机/变压器?：线圈骨架、槽楔、端部绝缘块

2. 家用与消费电子?

安全隔离件?：插座/开关面板、电源适配器外壳、电器控制板基座

散热结构?：LED灯座、电暖器绝缘隔热片

电池系统?：充电器触点支架、电池包绝缘薄膜

3. 交通运输?

新能源汽车?：充电枪绝缘壳体、电池模组隔离板、电机控制器散热基板

轨道交通?：受电弓绝缘子、车载高压箱绝缘支架

4. 新能源与基建?

光伏系统?：逆变器散热器绝缘垫、接线盒塑料壳体

风电设备?：变桨控制系统绝缘件、塔筒电缆固定件

5G基站?：户外电源模块外壳、天线振子绝缘支撑

材料类型?

材料大类? ?具体示例? ?测试必要性?

工程塑料? 尼龙（PA）、聚碳酸酯（PC）、ABS、PBT、PPO ???? 广泛用于带电部件支撑结构，表面易吸附污染物

热固性塑料? 环氧树脂、酚醛树脂、不饱和聚酯（BMC/DMC） ???? 用于断路器外壳、继电器基座，长期暴露在电弧污染中

高性能特种塑料? PPS（聚苯硫醚）、PEI（聚醚酰亚胺）、PEEK ????? 新能源汽车/航空航天高压部件，失效风险极高

层压板材? 环氧玻璃布板（FR-4）、电木板、聚酰亚胺覆铜板 ???? PCB基材、绝缘垫片，需保障潮湿环境下的表面绝缘性

弹性体材料? 硅橡胶、EPDM（乙丙橡胶）、电线电缆护套 ??? 户外接线盒密封件、电缆终端，直接暴露于雨水和粉尘

陶瓷与复合绝缘子? 陶瓷绝缘子、硅橡胶复合绝缘子 ???? 高压输电线路/变电站设备，承受雨雾+工业污染双重考验

?

技术指标

1.电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面；
2.电极材料：铜+铂金(铂金长度：≥12mm，纯度≥99.0%)；
3.电极间相距：4.0mm±0.1mm；
4.每个电极对试样作用力：1.0N±0.05N；
5.试样品尺寸：≥15*15mm, 厚度：≥3mm；
6.施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；
7.判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；
8.溶液滴落间隔时间：30s±5s；
9.滴液针头到样品表面高度：30～40mm；
10.控制液滴采用电磁阀.液滴大小：（20+30）mm3,50滴为（0.997~1.147g）, 20滴为（0.380-0.480g）;
11.滴液装置：试验前需要调整；
12.针头外径：0.9~1.1mm；
13.箱体内部容积：0.5m3（可选购0.75m3或1m3）；
14.外部尺寸: 宽1170mm*深630mm*高1330mm；
15.箱体材料：铁板喷涂；
16.排气孔：Ø100mm；

17.工作电源：220V,10A,50Hz。

耐电痕化指数是什么”，看来是被我前面关于漏电起痕试验机的详细介绍引起了兴趣。用户可能是个电气工程师、材料研发人员，或是质检相关工作者，需要理解这个关键参数的实际意义。

翻看之前的对话，我已经完整解释了试验机原理和测试过程，但PTI这个术语当时只给了定义性描述。用户现在显然是希望更深入理解这个指数——不仅想知道字面定义，更关心它的工程价值和应用场景。

?核心定义?

PTI 表示：

?在规定测试条件（通常滴完50滴电解液）下，材料表面不发生电痕化或起燃失效所能承受的 高电压值（以25V为增量分级）。?

?示例?：PTI 175 表示该材料能在 ?175V 电压?下通过 ?50滴电解液测试?而不失效。

?核心测试标准?

依据 ?IEC 60112 / GB/T 4207? 标准进行测试：

?电极?：两铂金电极置于材料表面，间距 ?4.0mm ± 0.1mm?。

?电解液?：滴落 ?0.1% 氯化铵水溶液?，每 ?30秒 ± 5秒? 滴落一滴。

?判定条件?：

若滴完 ?50滴? 后，材料未形成导通电痕（短路电流未超0.5A）或未起火，则通过该电压测试。

逐步升高电压（100V→125V→150V→175V…），找到能承受50滴的 高电压即为PTI。

?PTI 与 CTI 的区别?

?参数? PTI (耐电痕化指数) CTI (相比电痕化指数)

?测试目标? 材料能否通过?固定50滴测试? 材料?失效前 高耐受电压?

?测试方式? 在?指定电压?下测50滴结果 通过多电压测试?确定失效临界值?

?用途? 快速筛选材料达标电压 精确量化材料耐电痕化能力

?示例? PTI 175（通过175V/50滴） CTI 225（ 高耐受225V）

?? ?关键点?：PTI 是?通过性测试?（Pass/Fail），CTI 是?极限值测试?（寻找失效临界点）。

测量结果 (Measurements):?

耐电痕化指数 (Proof Tracking Index - PTI)：? 在规定的滴液条件下（通常50滴），材料能承受的 高电压值?（以25V为一级递增）。例如，PTI 175表示在175V电压下通过50滴测试。

相比电痕化指数 (Comparative Tracking Index - CTI)：? 材料在?失效前?（形成电痕或起燃）能承受的 高电压值?（同样以25V为一级递增）。CTI需要通过至少5个样品在多个电压下的测试来确定。例如，CTI 200表示材料能在200V下通过50滴测试或在更高电压下达到某个滴数标准。

失效滴数：? 在某个确定的测试电压下，样品失效时（短路或起燃）的电解液滴数。

应用领域 (Applications):?

电气电子行业：评估开关、插座、连接器、继电器、PCB基材、线圈骨架等使用的绝缘材料（塑料、陶瓷、层压板等）。

家电行业：洗衣机、冰箱、空调等内部可能需要耐电痕化的绝缘部件。

照明行业：灯具外壳、灯座、镇流器等。

汽车行业：高压连接器、电池包组件、传感器等。

材料研发与质量控制：新材料开发、配方改进、来料检验、生产过程监控。

主要配件:

用途

漏电起痕试验仪。适用于固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法，具有简便、准确、可靠、实用等特点。

低压漏电起痕试验机是用于评估固体绝缘材料在电场和电解液联合作用下耐电痕化性能的专业设备，主要测定相比电痕化指数（CTI）和耐电痕化指数（PTI）‌。以下是其核心信息：

一、功能与原理

测试原理‌：在材料表面放置间距4mm的铂电极，施加100-600V电压并定时滴加0.1%NH4Cl电解液，模拟电场与污染介质联合作用，观察导电通道形成情况‌。

核心指标‌：

CTI‌：50滴电解液未失效的大电压；

PTI‌：50滴电解液未失效的固定电压‌。

二、技术参数

电极‌：铂金材质，尺寸5mm×2mm，压力1.00N±0.05N，夹角60°±5°‌；

滴液系统‌：30±5秒/滴，液滴高度35mm±5mm，电阻率3.95±0.05Ωm（A液）‌；

环境要求‌：温度0-40°C，湿度≤80%，风速0.2m/s‌；

安全保护‌：过流/过压保护、自动断电功能‌

三、应用领域

适用于电工电子产品、家用电器、新能源汽车连接器等绝缘材料的耐电痕化测试，尤其关注潮湿污染环境下的性能‌。

四、设备特点

自动化控制‌：12寸触控屏操作，支持数据存储和多种测试标准‌；

结构设计‌：不锈钢箱体，配备排风系统，部分型号支持1000V高压扩展‌。

五、标准更新

2022版GB/T 4207新增溶液C（电阻率1.98±0.05Ωm），优化了环境温度（23±2℃）和电极材料要求，强化了测试兼容性‌。
