碳纸双极板电阻率测试仪 碳纸双极板电阻率测试仪 在选择阻抗分析仪时，应考虑多个因素。
首先是测量方法，它决定了分析仪的阻抗和频率测量范围。其次，电压电平控制至关重要，因为电容器的介电常数和电感器材料的电磁滞后都受到交流电压和电流电平的影响。此外，测量精度也是选择分析仪的关键因素，不同的设计具有不同的精度水平。 后，根据要测量的参数，如介电常数、磁导率等，来选择合适的仪器。
同时，环境条件如温度、湿度和电磁干扰也会对分析仪的阻抗测量产生显著影响。因此，在选择和使用分析仪时，必须充分考虑这些动态因素。
温度：
电阻器、电感器和电容器大多与温度相关，其温度系数对阻抗行为至关重要。为确保准确测量，应在稳定的温度环境下进行， 佳选择是受控的实验室条件。若需现场工作，应尽量避开温度急剧变化的环境。
湿度：
高湿度可能导致冷凝，进而影响元件和电路的电气性能。因此，使用除湿机等设备确保低湿度环境至关重要。
电磁干扰：
阻抗测量易受电磁干扰影响，特别是在涉及半导体或高频应用的敏感设备中。为确保测量准确性，应在屏蔽环境中进行，以隔绝外部电磁场的影响。
阻抗分析仪正是专门用于探究电流流动总体阻抗的仪器。本文将深入探讨阻抗分析仪的作用、应用范围、工作原理以及使用方法。
那么，究竟什么是阻抗分析仪呢？它是一种电子测试仪器，旨在测量元件、电路或材料在交流（AC）信号作用下的复阻抗特性曲线。阻抗以欧姆（Ω）为单位，包含电阻和电抗这两种类型的交流电流成分。值得注意的是，尽管电阻的阻值与频率无关，但电感、电容以及由此产生的电抗却会随信号频率的变化而变化。因此，阻抗实际上是一种动态特性，其电抗部分会随着信号频率的改变而相应调整。
阻抗，作为电阻和电抗的复数，是一个动态且复杂的电气特性。在交流（AC）信号作用下，元件、电路或材料的阻抗会随频率变化而变化，这种变化不仅包括电阻，还包括电感、电容以及由此产生的电抗。为了更好地理解和分析这种动态特性，我们引入了“复阻抗”的概念。在二维复平面上，复阻抗可以用一个矢量来表示，该矢量包含实轴（电阻）和虚轴（电抗）两个分量。矢量的大小代表总阻抗，而方向则揭示了电压和电流之间的相位差。
阻抗分析仪正是用于测量这种复阻抗特性曲线的专业仪器。它能够在不同的频率范围内扫描并显示阻抗的变化情况，从而帮助工程师深入了解元件、电路或材料的电气特性。阻抗分析仪在电子和材料测试中有广泛的应用，包括电子学、电信、电力系统、航空航天以及汽车等多个行业。同时，它与LCR表等测量工具相比，具有更高的测量精度和更全面的信息展示能力。
频率范围：LCR表一般仅适用于较低频率的测量，而阻抗分析仪则能覆盖非常宽的频率范围。
精度提升的新技术和方法
7.1.1 现有技术的精度瓶颈
目前，阻抗分析仪的精度受到多种因素的限制，包括测试仪器本身的电子噪声、测试环境的电磁干扰、以及测量频率和温度等环境参数的
变化。在高频段，电磁干扰和信号衰减等问题尤为突出，这限制了在高频段内阻抗测量的准确性。
7.1.2 新技术对精度提升的贡献
为了突破现有的精度瓶颈，研究者和制造商们正致力于开发新的技术和方法。例如，使用基于噪声抑制技术的高性能锁相放大器可以有效
降低噪声对测量结果的影响。另外，采用高稳定性的温度控制技术以及改进的电磁兼容设计，都有助于减少外部环境对测试的干扰。
7.2 智能化工具的集成与应用前景
7.2.1 智能化在阻抗分析仪中的作用
智能化工具的集成是阻抗分析仪未来发展的另一大趋势。智能化不仅仅是为了操作上的便捷，更重要的是它能够通过大数据分析和机器学
习算法，对测试数据进行深度解析，并提供更加精准的测量结果。例如，通过机器学习算法对大量历史数据进行学习，智能阻抗分析仪能
够自动校准和优化测试参数，以适应不同的测试对象和环境条件。
7.2.2 智能化工具集成的未来发展趋势
未来，我们可以预见阻抗分析仪将集成更多先进的智能化功能。这些功能可能包括自动化测试流程、实时数据分析反馈、以及远程监控和
故障预测等。例如，通过物联网技术，阻抗分析仪可以远程连接到云端服务器，实现数据分析的集中化处理和优化决策。此外，阻抗分析
仪可能会与机器人园技术结合，形成自动化测试工作站，用于高精度和重复性要求极高的测试任务。
在智能化工具的推动下，阻抗分析仪未来将不仅提供精确的测量数据，还能够提供深度的分析和预测功能，大大扩展其应用范围，并提高
整个测量过程的效率和可靠性。随着人工智能和机器学习算法的不断进步，智能化工具的集成将成为阻抗分析仪行业持续发展的重要推动
力。
阻抗分析在新材料研发中的作用
阻抗分析同样在新材料的研发中发挥着重要作用。在设计新型传感器或者电化学储能器件时，阻抗分析仪是评估候选材料性能的工具之
一。通过对材料阻抗特性的深入分析，研究人员可以快速筛选出具有 佳性能的材料，并对其工作机理进行深入的探索。
阻抗分析仪在生物医学领域中的应用
3.3.1 生物组织阻抗特性的研究
生物组织的阻抗特性是一个重要的生物医学参数，它在疾病诊断、治疗效果监测和生物组织工程中具有广泛的应用。阻抗分析仪可以非侵
入性地测量活体组织的阻抗变化，从而为临床诊断和治疗提供依据。
例如，通过测量人体组织在不同频率下的阻抗谱，医生可以区分出肿瘤和正常组织。因为不同类型的组织具有不同的阻抗特性，这一技术
在乳腺癌、皮肤癌等疾病的早期诊断中展现出巨大的潜力。
3.3.2 阻抗测量技术在疾病诊断中的应用
阻抗测量技术在生物医学领域的另一个重要应用是用于监测和评估心脏疾病。心脏组织和血液的阻抗特性变化可以反映出心脏功能的变
化。通过植入式阻抗传感器或表面接触式阻抗测量装置，医生可以实时监测患者的心脏状态，为心脏病的诊断和治疗提供实时数据支持。
预热
（1） 为保证仪器精确测量，开机预热时间应不少于 15 分钟
（2） 请勿频繁开关仪器，以免引起内部数据混乱。
仪器的其他特性
（1） 功耗：消耗功率≤80VA。
（2） 外形尺寸（W*H*D）：400mm* 132mm*385mm；
（3） 重量：约 13kg；
安全使用
请使用电源按钮开关设备，设备完全关闭前禁止拔出电源线或断开电源，否则会损坏设备硬件，影 响设备使用寿命。
建议不要在设备中安装其他软件，这可能影响设备工作状态。 如要使用本设备连接互联网，建议自行安装杀毒软件。
阻抗分析仪能测介电材料（如陶瓷、高分子、复合材料）的关键电学参数，核心参数与测量方法如下。一是核心参数，反映材料特性：相对介电常数（εr），衡量材料储存电荷能力，如陶瓷材料 εr=10-1000，高分子材料 εr=2-10；介电损耗角正切（tanδ），反映材料介电损耗大小，优质介电材料 tanδ≤0.001（1kHz 下）；体积电阻率（ρv），衡量材料绝缘性能，绝缘材料 ρv≥1012 Ω?cm。二是测量方法，分类型操作：平行板法（测薄片材料，将材料夹在两圆形电极间，电极直径 D、间距 d，仪器测量电容 C，通过公式 εr=C×d/(ε0×S) 计算，S 为电极面积，ε0 为真空介电常数，频率选 1kHz-1MHz，适合测固体薄片）；同轴探头法（测液体或粉末材料，将同轴探头插入材料，仪器测量探头阻抗变化，计算 εr 与 tanδ，无需样品加工，适合测黏稠液体）；谐振腔法（测高频介电材料，将材料放入谐振腔，通过阻抗变化测量谐振频率与品质因数，计算 εr 与 tanδ，适合 100MHz-10GHz 频段）。三是注意事项，保障精度：样品预处理（固体材料需打磨平整，厚度均匀（偏差≤5%）；液体材料需除气泡，避免气泡影响介电常数）；环境控制（温度 23±2、湿度≤50%，温度变化会导致 εr 波动，湿度大会降低绝缘材料 ρv）；多次测量取平均值（每个样品测 3 个不同位置，减少样品不均匀导致的误差），通过精准测量可为介电材料选型、研发提供关键数据。

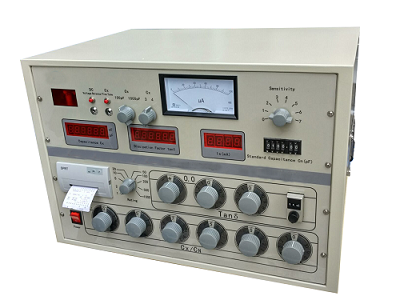

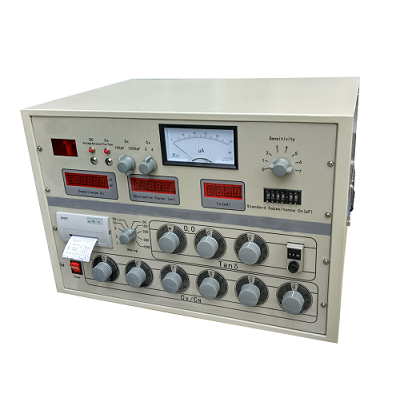

主要参数：
准确度： Cx:±（读数×0.5%+0.5pF）；tgδ:±（读数×0.5%+0.00005）；
电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
*分辨率： 高0.001pF，4位有效数字；
*介电常数ε测试范围：0-200；
*介电常数ε准确度：0.5%
*介质损耗tgδ测试范围：不限，
*介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
试验电流范围：5μA～5A；
*内施高压：设定电压范围：0.5～10kV ；
大输出电流：200mA；
实验目的
1、探讨介质极化与介电常数、介质损耗的关系；
2、了解高频Q表的工作原理；
3、掌握室温下用高频Q表测定材料的介电常数和介质损耗角正切值。
实验原理
按照物质电结构的观点，任何物质都是由不同的电荷构成，而在电介质中存在原子、分子和离子等。当固体电介质置于电场中后会显示出一定的极性，这个过程称为极化。对不同的材料、温度和频率，各种极化过程的影响不同。
1、介电常数(ε)：某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空的电容器的电容量Co之比值，被称为该电介质材料的相对介电常数。
式中：Cx —电容器两极板充满介质时的电容；
Cο —电容器两极板为真空时的电容；
ε —电容量增加的倍数，即相对介电常数
介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料，ε要小，特别是用于高压绝缘时。在制造高电容器时，则要求ε要大，特别是小型电容器。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。此外，由于介电常数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式。所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的分子结构。
2．介电损耗(tgδ)：指电介质材料在外电场作用下发热而损耗的那部分能量。在直流电场作用下，介质没有周期性损耗，基本上是稳态电流造成的损耗；在交流电场作用下，介质损耗除了稳态电流损耗外，还有各种交流损耗。由于电场的频繁转向，电介质中的损耗要比直流电场作用时大许多(有时达到几千倍)，因此介质损耗通常是指交流损耗。
在工程中，常将介电损耗用介质损耗角正切tgδ来表示。tgδ是绝缘体的无效消耗的能量对有效输入的比例，它表示材料在一周期内热功率损耗与贮存之比，是衡量材料损耗程度的物理量。
