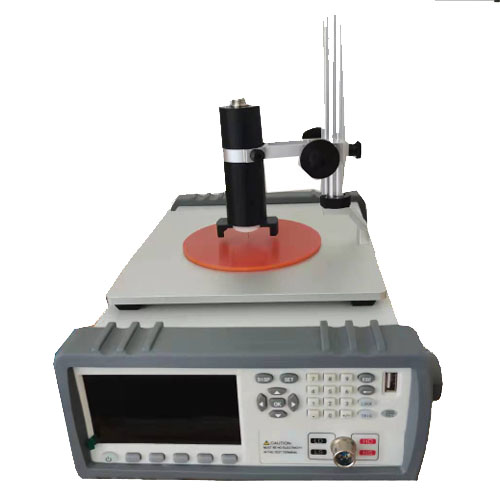

燃料电池用碳纸厚度均匀性测试仪

燃料电池用碳纸厚度均匀性测试仪

燃料电池用碳纸厚度均匀性测试仪

测量原理差异

?两探针法?：仅使用两个探针同时注入电流和测量电压，电流流经探针时会在接触点产生接触电阻，导线电阻也会串联到测量回路中，导致测得的电压包含额外电阻的压降。

?四探针法?：外侧两探针通电流，内侧两探针测电压，电压测量回路的高输入阻抗使电流极小，接触电阻和导线电阻的影响可忽略，直接反映材料真实电阻率。

操作复杂度

?两探针法?：无需复杂校准，但需注意探针压力对接触电阻的影响。

?四探针法?：需精确控制探针间距（通常1mm）和样品厚度，薄层材料需修正系数。

探针间距的标准化设计

?固定间距探针?：常规四探针仪采用直线排列的探针组，间距通常为1mm（如硅片测试）或0.5~1.5mm（半导体材料），制造时通过精密机械加工保证间距误差≤±1%。

?可调间距探针?：部分设备配备微调机构，允许用户根据样品厚度调整间距（如薄膜测试需缩小至0.1mm），并通过千分尺或激光测距仪校准。

影响因素

?样品均匀性?：粒度分布不均会导致数据离散；

?接触质量?：探针倾斜或接触不良影响精度；

?压强控制?：需稳定在标准值（如3.9MPa±0.03MPa）?。

参数

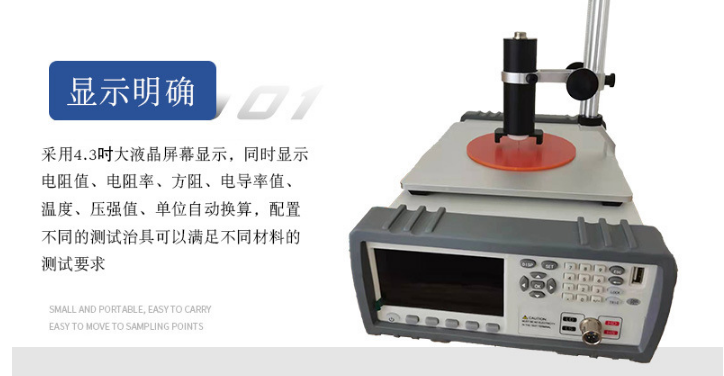

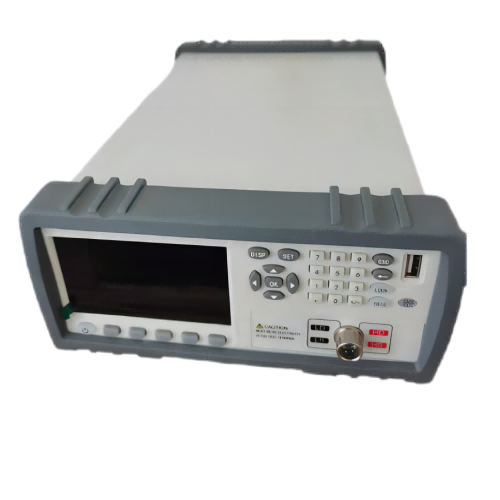

1. 便于查看的显示/直观的操作性：高亮度、超清晰4.3寸彩色LCD显示；操作易学，直观使用；

2. 基本设置操作简单，方阻、电阻、电阻率、电导率和分选结果；多种参数同时显示。

3. 精度高：电阻基本准确度： 0.01％；

方阻基本准确度：1%；

电阻率基本准确度：1%

4. 整机测量 大相对误差：≤±1%；整机测量标准不确定度：≤±1%

5. 四位半显示读数；十量程自动或手动测试；20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000ΚΩ/10ΜΩ 10档分选；实现HIGH/IN/LOW分选

6. 测量范围宽： 电阻：10-7Ω～10+8Ω ；方阻：10-7Ω/□～10+8Ω/□；

7. 正反向电流源修正测量电阻误差

8. 恒流源：电流量程为：DC100mA-1A；仪器配有恒流源开关可有效保护被测件，即先让探针头压触在被测材料上，后开恒流源开关，避免接触瞬间打火。为了提高工作效率，如探针带电压触单晶对材料及测量并无影响时，恒流源开关可一直处于开的状态。

9. 可配合多种探头进行测试；也可配合多种测试台进行测试。

10. 校正功能：可手动或自动选择测试量程 全量程自动清零。

11. 厚度可预设，自动修正样品的电阻率,无需查表即可计算出电阻率。

12. 自动进行电流换向,并进行正反向电流下的电阻率(或方块电阻)测量,显示平均值.测薄片时,可自动进行厚度修正。

13. 双电测测试模式，测量精度高、稳定性好.

14. 具备温度补偿功能，修正被测材料温漂带来的测试结果偏差。

15. 比较器判断灯直接显示，勿需查看屏幕，作业效率得以提高。3档分选功能：超上限，合格，超下限，可对被测件进行HI/LOW判断，可直接在LCD使用标志显示；也可通过USB接口、RS232接口输出更为详细的分选结果。

16. 测试模式：可连接电脑测试、也可不连接电脑单机测试。

17. 软件功能（选配）：软件可记录、保存、各点的测试数据；可供用户对数据进行各种数据分

析。

18.显示语言 英文/中文

19.供电模式110v/220v

典型应用场景

?锂电池材料?：如石墨烯、磷酸铁锂的电阻率检测?；

?半导体粉末?：硅粉、碳纳米管的电导率分析?；

?科研与质检?：高校、实验室及企业研发部门的质量评估?。

测量精度高

?电流场稳定?：固定探针间距设计使电流分布均匀，减少边缘效应影响。

?非破坏性测量?：无需制备合金电极，不破坏样品内部结构，适合工艺监控与重复测试。

特殊场景优势

?薄层材料?：通过修正系数（如4.532）简化超薄样品（如半导体圆片）的电阻率计算。

?不均匀性分析?：可沿样品径向测量断面电阻率，观察电阻率分布差异。

综上，四探针法通过分离电流与电压回路、优化探针布局，实现了高精度、高适应性的电阻测量，成为半导体、电池材料等领域的主流方法。

特点：

●电阻 ⾼精度：0.01%， 小分辨率0.1uΩ；

●方电阻精度：1%， 小分辨率：0.1uΩ；

●双电测原理，提⾼精度和稳定性；

●测试探头直排和矩形可选；

●标配RS232、LAN、IO、通讯接⼝；

●可配戴软件查看和记录测试数据；

注意事项

?探针压力?：压力增大会导致电阻率测量值略微上升（如银薄膜中压力从1.47N增至4.41N时电阻率增加7%）。

?样品要求?：需满足半无限大条件，过薄样品可能被探针刺穿。

综上，四探针法在半导体、光伏材料等领域因高精度和标准化成为 ，而其他方法根据样品特性和需求（如非接触、高阻测量）各有适用场景。

精度对比

?两探针法?：

误差主要来自接触电阻和导线电阻，尤其对小电阻材料（如金属箔）影响显著。例如，测试铝箔时，两探针法测得电阻率（0.370026 Ω·cm）远高于四探针法结果（2.884×10?? Ω·cm）。

适用于大电阻材料（如绝缘体），因附加电阻相对较小。

?四探针法?：

通过分离电流与电压回路，误差可控制在±1%以内，尤其适合半导体、薄膜等微尺度样品

1。

对低阻材料（如铜箔）和高阻材料（如掺杂硅）均能准确测量。

探针间距的标准化设计

?固定间距探针?：常规四探针仪采用直线排列的探针组，间距通常为1mm（如硅片测试）或0.5~1.5mm（半导体材料），制造时通过精密机械加工保证间距误差≤±1%。

?可调间距探针?：部分设备配备微调机构，允许用户根据样品厚度调整间距（如薄膜测试需缩小至0.1mm），并通过千分尺或激光测距仪校准。

多场景应用适配

应用领域 典型材料 测试需求

新能源电池 磷酸铁锂、硅碳负极、石墨烯 压实密度与电阻率同步分析

炭素与冶金 石油焦、无烟煤、金属粉末 粒度45–55目标准筛分

绝缘材料 高分子粉末、陶瓷颗粒 超高电阻率测量（>10? Ω·cm）

半导体与柔性电子

半导体粉末测试?：测量硅粉、锗粉等材料的电学性能，支撑柔性电极开发（如氧化锌-聚合物复合电极）。

可穿戴设备?：用于半导体粉末传感器（如二氧化锡氨气传感器）的电阻率响应特性分析。

?? ?应用价值总结?

?领域? ?核心价值?

?新能源电池? 关联压实密度与电阻率，优化电极材料结构，提升电池一致性

典型应用场景

半导体制造?：硅片电阻率、扩散层薄层电阻检测。

柔性材料?：导电膜、金属薄膜的方块电阻测量。

科研与教育?：高校及科研机构的材料电性能表征。

该技术通过标准化操作（如暗室测量避免光敏干扰、电流选择平衡精度与热效应）确保数据可靠性。

?炭素冶金? 原料质量控制，缩短质检时间（如某厂商从3小时/批次降至20分钟）

?半导体研发? 推动柔性电子、储能材料（如钙钛矿太阳能电池）的创新应用

备注?：测试方法需适配场景——四探针法（符合锂电池标准GB/T 24533）用于高精度分析，两探针法则适用于常规导电性筛查

推荐对比?

? ?温度范围? ?测量原理? ?关键优势? ?适用标准?

? -160℃~500℃ 三电极法 支持介质损耗/介电常数测试，控温精度±0.5℃ GB/T 1409、ASTM D150

? 高温真空/气氛环境 三环电极法 铂导线防信号衰减，触摸屏操作便捷 GB/T 10518、ASTM

高温箱集成 四探针法 自动绘制温度-电阻率曲线，适合导电薄膜分析 半导体材料标准

? 未明确高温范围11 通用法 触控操作，支持固体/液体/薄膜，    GB/T 1410、ASTM D25711

影响因素与范围扩展说明?

?关键因素? ?对量程的影响? ?示例?

?测试电压? 电压↑ → 可测电阻上限↑ 500V: 20GΩ → 5000V: 200GΩ

?仪器精度? 高精度设备支持更极值测量（如μΩ级低阻） 直流电阻测试：?1μΩ–20kΩ?

?环境干扰? 湿度过高可能导致高阻值测量误差±5%以上 需控制湿度≤85%RH

注意?：超低阻（<1MΩ）或超高阻（>100GΩ）测量需选用专用设备，避免量程不匹配导致数据失真；测量时应严格遵循电压-量程对应关系，例如5000V档位不可用于低于4MΩ的试品。

软件与数据处理：

仪器自带或配套软件应能自动计算电阻率（ρ），通常需要输入几何尺寸（厚度、宽度、探针间距等）。

提供数据记录、存储、导出（如CSV）、报告生成功能。

常见仪器类型与品牌（举例）

源测量单元 (SMU) + 定制夹具：

特点: 使用高精度源表（如 Keithley 2450, 2604B；Keysight B2900 系列）作为可编程恒流源和纳伏电压表。配合定制的、严格遵循标准的四点探针夹具。

优点： 灵活性高，源表功能强大（可编程扫描、精密测量）。适合研发、实验室或需要高度定制化测量的场景。

缺点： 需要自行开发或购买符合标准的夹具，系统搭建稍显复杂，成本可能较高。

高精度数字万用表 (DMM) + 精密恒流源 + 定制夹具：?

特点： 分开购买高精度 DMM（如 Keysight 34465A, Keithley DMM7510）和精密恒流源（如 Keithley 622x），配合定制夹具。

优点： 成本可能低于高端源表方案，组件可单独升级。

缺点： 系统集成度低，连接更复杂，同步控制需额外注意，精度保障依赖于各个环节性能。

选择建议

专用仪器： 对于生产质量控制、来料检验或标准符合性测试?，?HIOKI RM2610B/RM2615 这类专用磁环电阻测试仪是 。它们开箱即用，严格符合 EIA RS-202 标准，操作简便，结果可靠且可比性强。

研发/灵活需求选源表+夹具： 如果研究新型磁性材料，需要非常规参数扫描（如变电流、温度），或需要高度定制化测量，高精度源表 + 精心设计和验证的标准四点夹具?是更灵活的选择。

务必确认符合标准： 关键的要求是仪器和夹具必须严格符合 EIA RS-202 或 IEC 60401-3 标准?。购买前务必向供应商索取符合性声明或验证报告。不符合标准的夹具和方法会导致测量误差大、数据不可比。

关注夹具质量： 夹具的探针间距精度、压力控制、接触可靠性、绝缘性至关重要。

明确测量参数： 确定主要需求是测量电阻 (R)还是等效电阻率 (ρ_eq)，仪器是否具备自动计算功能和尺寸参数输入接口。

明确核心需求：? 区分清楚是要测?接触电阻（Rc）? 还是?接触电阻率（ρc）?，以及应用场景（半导体研发？连接器质检？）。

?半导体接触电阻率（ρc）：?

?必须制备 TLM 或 CBKR 测试结构（光刻）。?

?核心仪器：半导体参数分析仪（Keysight B1500A/B1505A, Keithley 4200A-SCS） + 精密探针台。?

?宏观接触电阻（Rc）测量（连接器、开关等）：?

?核心方法：开尔文四线法（消除引线电阻）。?

?核心设备：?

?高精度源表（SMU）如 Keithley 2450 或精密微欧计（如 IET RMO）。?

?专用的、符合标准（如 EIA-364-23C）的接触电阻测试夹具（关键！需精确压力控制）。?

?工业质检 ：? 考虑集成化的专用接触电阻测试仪（如菊水PCR）。

?报告 ρc 的挑战：? 宏观接触中，有效接触面积难以精确测定，?直接报告 Rc 及其测试条件（压力、电流）是工业通行做法?。需 ρc 时通常限于微观可控结构（如半导体）或研究场景。

?选择前务必详细说明：测量对象（具体是什么接触界面）、目标参数（Rc/ρc）、精度要求、压力范围、是否需要符合标准以及预算范围。这将有助于推荐 合适的仪器配置（硬件+夹具）。
