电线电缆拉伸强度试验机-光纤光缆扯断强度拉伸应力试验机

电线电缆拉伸强度试验机-光纤光缆扯断强度拉伸应力试验机  结构特征及工作原理

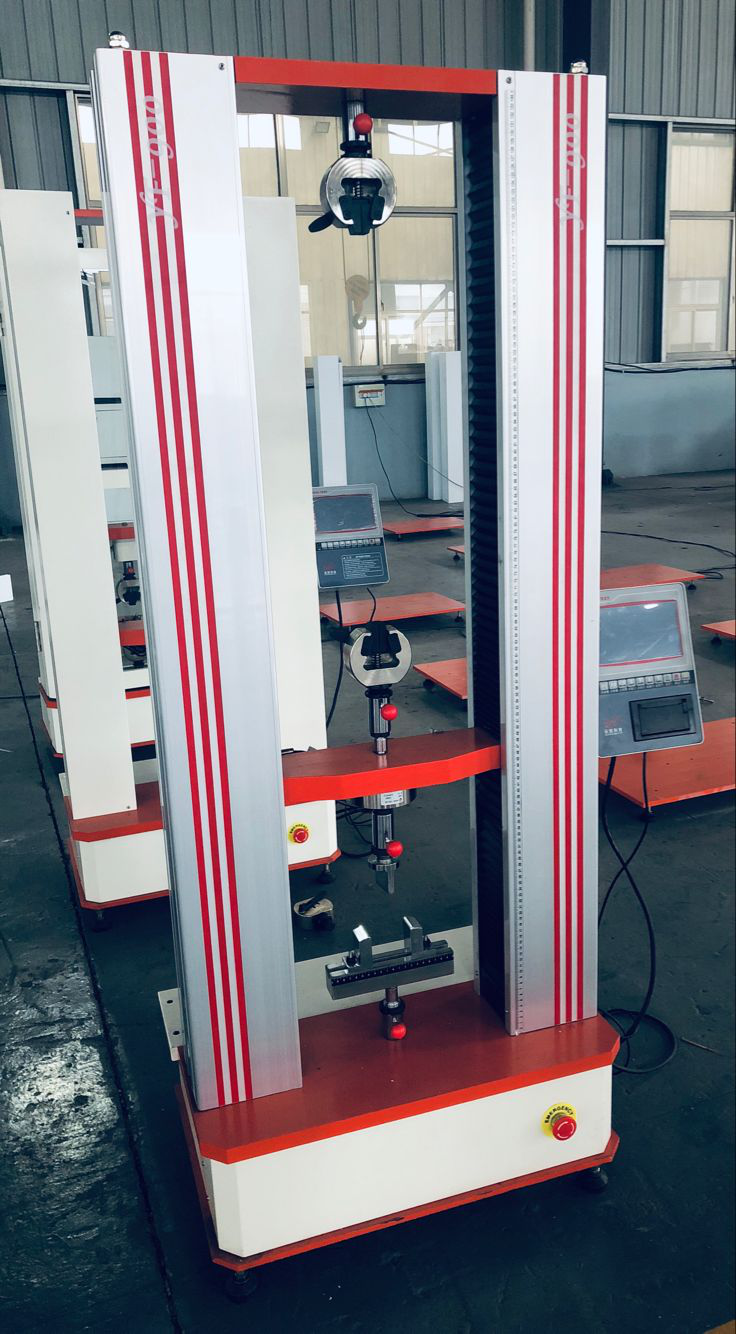

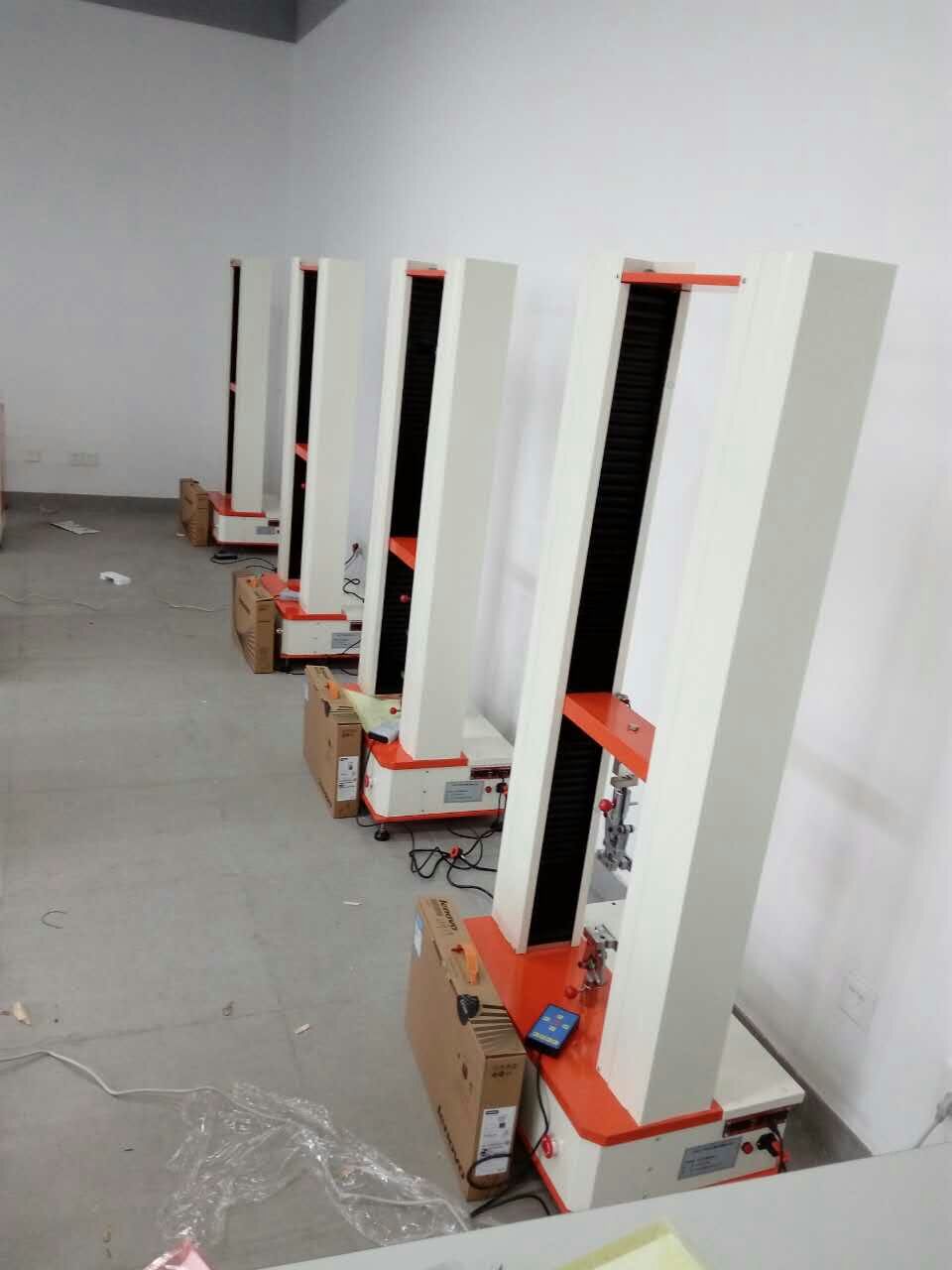

本机由机械、电气二大部分组成(见附图)。

1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、位移测量机构，包含有试样拉伸夹具、测力传感器、位移传感器等主要部件。

2 电气部分：

    电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。软件部分的操作请仔细阅读《软件说明书》。

3 本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

电线电缆拉伸强度试验机-光纤光缆扯断强度拉伸应力试验机 校准

校准是调整精度的关键部分，试验机的准确度关键步骤，具有自动校准，输入数据后一键完成功能，当挂上砝码，目标值输入你要矫正值后按确定键，仪表自动将数值校正。

进入校准界面，按‘标定’键，进入密码输入界面显示

‘密码：000000’输入系统默认密码123456进入校准界面，进入后界面显示当前力值，峰值、位移、目标值、速度。在系统校准模式下速度是利用导航键进行调整（0.1-50mm/min）用此速度进行压测力计操作。

备注：设备在出厂时已经校准完毕，可以直接进行试验操作。

技术参数：

A.醉大试验力（kN）:5kN

B.试验机测量精度:　1级（标准版）

C.有效测力范围:2%-100%FS/

D.分辨力:1/300000

E.示值相对误差:±1%

F.速度调节范围:0.05～500mm/min（无级调速）

G.准确度:优于示值的±1％

H.力控速率控制范围:0.05—5%FN

I.测量范围:0～999mm

J.分辨率:0.001mm

K.测量精度:优于示值的±1%

L.电源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

使用条件：温度:10 °C -- 35 °C； 湿度:30 % -- 85 %；

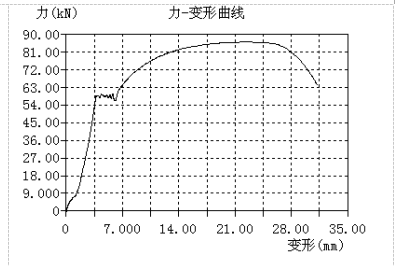

试验

1、 首先使用“上升”和“下降”调整中横梁的位置来夹取试样（试样夹上之后，不能太紧，不能带力）

2、 按一下“力清零”键，把力清掉，按下“试验”键开始做试验，直到试样被破坏，设备自动停机，出现数据。

3、 如果试样已破坏，设备没有自动停机，则手动按下“停止”然后，进入“系统设置”更改一下“破型判断”和“破型起限”的值，已达到自动停机的目的。

4、 试验完成，关闭电源，打扫卫生。

技术参数：

A.试验力（kN）:5kN

B.试验机测量精度:　1级（标准版）

C.有效测力范围:2%-100%FS/

D.分辨力:1/300000

E.示值相对误差:±1%

F.速度调节范围:0.05～500mm/min（无级调速）

G.准确度:优于示值的±1％

H.力控速率控制范围:0.05—5%FN

I.测量范围:0～999mm

J.分辨率:0.001mm

K.测量精度:优于示值的±1%

L.电源、功率:～220V±10%   50Hz 0.5kW

M.重量（kg):120KG

N.使用条件：温度:10 C -- 35 C； 湿度:30 % -- 85 %；

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: +1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V+10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C; humidity: 30% - 85%;

测试项目：（普通显示值及计算值）

★弯曲        ★剥离强度

★拉伸应力　　★拉伸强度

★扯断强度　　★压力强度

★定伸应力　　★定应力伸长率

★定应力力值　★撕裂强度

★任意点力值　★任意点伸长率

★抽出力　　　★粘合力及取峰值计算值

应用范围：

广泛应用于计量质检；橡胶塑料；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表； 器械；民用核能；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；等其它行业。

该试验机无污染、噪音低，效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家（满足GB/T228-2002?GB/T7314-2005 GB/T14452-1993 GB/T8653-1988?GB1040，GB1041?GB9341, GB8804, GB16491、ISO、ASTM、JIS、DIN等）要求。

工作环境条件

1 在室温100C～350C范围内，相对湿度不大于80%；

2 在稳固的基础或工作台上正确安装，水平度为0.2/1000；

3 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；

4 电源电压的波动范围不应超出额定电压的±10%。

功能特点：采用国外先进技术，全数字放大、采集，显示稳定、精度高、使用方便。采用铝合金外罩，主机采用直流或交流伺服电机、精密减速机、高精度丝杠、具有传动平稳、噪音低、速度精度高、调速范围宽，使用寿命长等特点；液晶实时显示，可显示试验力、峰值、位移、速度、试验状态等，外观大方，使用方便，操作简单；具有限位、过载自动保护、试样断裂自动停机等功能。配置标准拉伸附具一套。

开关机注意事项:

1开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

2每次开机后要预热5分钟，待系统稳定后，才可进行试验工作。

3如果刚刚开机，需要再开机，至少保证1分钟的间隔时间。

4在更换夹具后，首先要注意调整好可调挡圈（上下限位开关）。

5尤其在用小力值传感器做试验时，一定要调整好可调挡圈的位置，以免操作失误而损坏小力值传感器。不要超过传感器的额定量程。

6任何时候都不能带电插拨电源线，否则很容易损坏电气控制部分。

7试验过程中，不能远离试验机。

8试验过程中，除停止按键和急停开关外，不要按控制盒上的其它按键，否则会影响试验。

9试验结束后，一定要关闭所有电源。

10本计算机是专门用于试验机控制和数据处理的，请勿在计算机内安装其它应用软件，以免试验机应用软件不能正常运行。

11计算机要严格按照系统要求一步一步退出，正常关机，否则会损坏部分程序，导致软件无法正常使用。

12不要使用来历不明或与本机无关的软盘在试验机控制用计算机上写盘或读盘，以免病毒感染。

依据标准：

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M

注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。
