GB/T 24249-2009 防静电洁净织物试验仪 适用于橡胶、塑料、薄膜、地毯、织物及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。
GB/T 24249-2009 防静电洁净织物试验仪 符合标准：
GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99《绝缘材料的直流电阻或电导试验方法》
GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008 《硫化橡胶 绝缘电阻率的测定》
GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》
GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》
GB/T 10064-2006_《测定固体绝缘材料绝缘电阻的试验方法》
标准配置：
1、仪器主机 一台

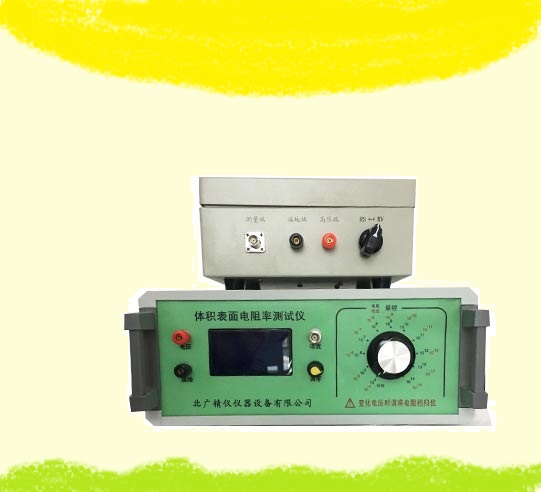

2、屏蔽箱一个
3、试验电极三个
4、说明书一本
5、电源线一条
6、数据线三条
7、合格证一份
8、保修卡一份
报告
报告应至少包括下述情况：
a) 电阻率测试仪（电阻率测定仪）关于材料的说明和标志（名称、等级、颜色、制造商等）；
b) 电阻率测试仪（电阻率测定仪）试样的形状和尺寸；
c) 电阻率测试仪（电阻率测定仪）电极和保护装置的形式、材料和尺寸；
d) 电阻率测试仪（电阻率测定仪）试样的处理（清洁、预干燥、处理时间、湿度和温度）等；
e) 电阻率测试仪（电阻率测定仪）试验条件（试样温度、相对由度）；
f) 电阻率测试仪（电阻率测定仪）测量方法；
g) 电阻率测试仪（电阻率测定仪）施加电压；
h) 电阻率测试仪（电阻率测定仪）体和、电阻率（需要时）；
注1：当规定了一个固定的电化时间时，注明此时间，给出个别值，并报告中值作为体积电阻率。
注 2 ： 当在不同的电化时间后测试时，应按如下要求报告：
当在相同的电化时间里试样达到一个稳定状态肘，给出个别值，并报告中值作为体积电阻率。 在这个电化时 间里有某些试样不能达到稳定状态，则报告不能达到稳定状态的试样数，并分别地给出它们的结果。 当测试结果取决于电化时间时，则报告它们之间的关系，例如．以图的形式或给出在电化Imin、10min和100min后的体积电阻率的中值。
i) 表面电阻率（需要时）：
给出电化时间为1 min的个别值，并报告其中值作为表面电阻率。
使用注意事项
★高阻测量一定要严格按使用方法步聚进行，否则有可能造成仪器 损坏或电人。
7.1 应在“Rx”两端开路时调零（主机开机）
如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零，但改变测量电压后可能要重新调零。
7.2 禁止将“Rx”两端短路，以免微电流放大器受大电流冲击
7.3 在测试过程中不要随意改动测量电压，
★随意改动测量电压可能因电压的过高或电流过大损坏被测试器件或测试仪器，而且有的材料是非线性的，即电压与电流是不符合欧姆定律，有改变电压时由于电流不是线性变化，所以测量的电阻也会变化。
7.4 测量时从低次档逐渐拔往高次档
★每拨一次稍停留1～2秒以便观察显示数字，当有显示值时应停下，记录当前的数字即是被测电阻值。若显示“1”时，表示欠量程应往高次档拔。直到有显示数字时为止。当有显示数字时不能再往高次档拨，否则有可能损坏仪器(机内有过电流保护电路)。除104 Ω档之外，当显示低于1.99，表示过量程应换低档!
7.5 大部分绝缘材料，特别是防静电材料的电阻值在加电压后会有一定变化而引起数字变化
★由于本仪器的分辩率很高，因而会引起显示值的末尾几位数也变化，这不是仪器本身的问题，而是被测量对象的导电机理复杂而使得阻值有些变化。在这种情况下往往取2位有效数就够了。
7.6 接通电源后，手指不能触及高压线的金属部分
★本仪表有二连根线:高压线(红)和微电流测试线。在使用时要注意高压线，开机后人不能触及高压线，以免电人或麻手。
7.7 测试过程中不能触摸微电流测试端
★微电流测试端 怕受到大电流或人体感应电压及静电的冲击。所以在开机后和测试过程中不能与微电流测试端接触，以免损坏仪表。

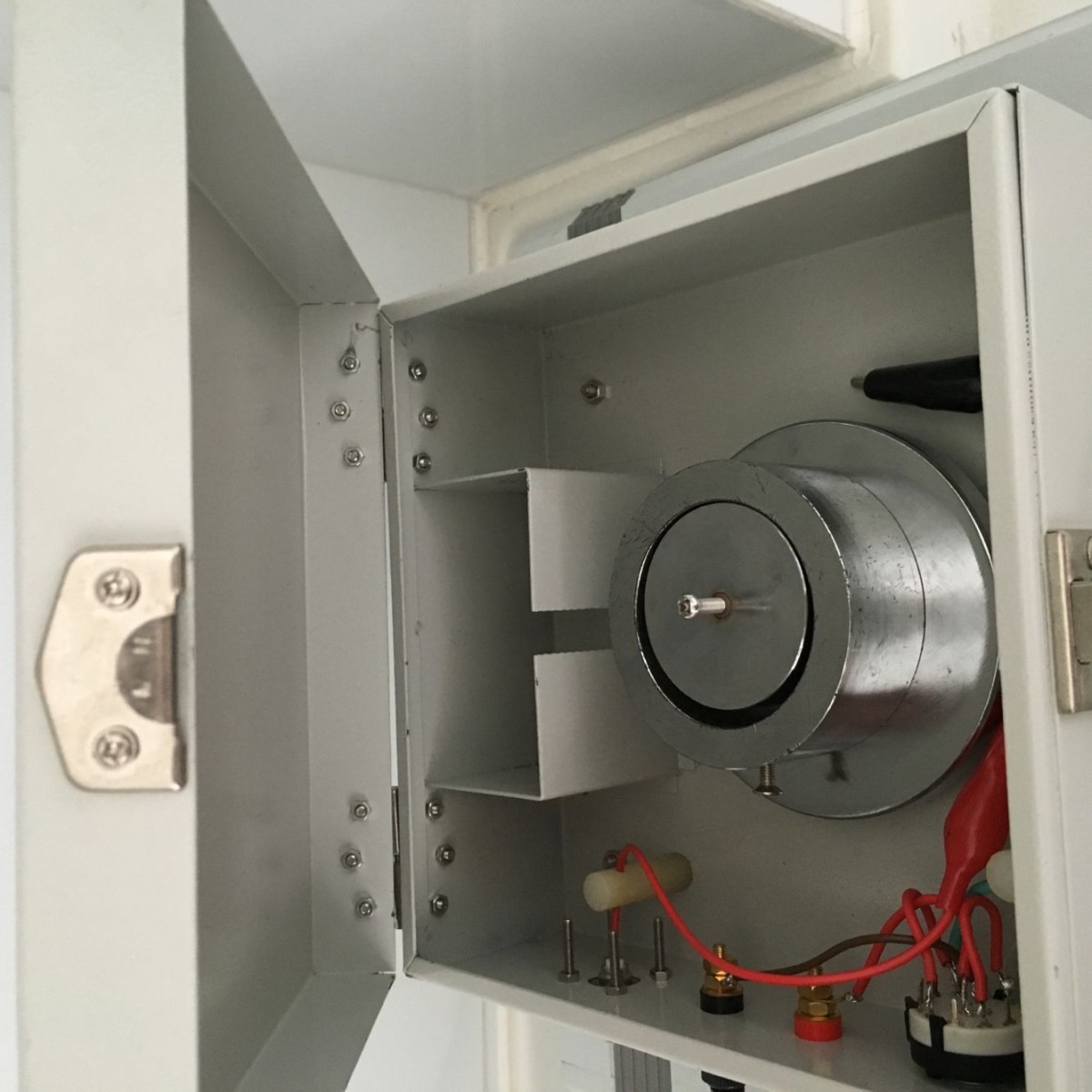

7.8 在测量高阻时，应采用屏蔽盒将被测物体屏蔽.
★在测量大于1010 Ω以上时，为防止外界干扰面而引起读数不稳。
7.9 每次测量完时应将量程开关拨回“104 ”档再进行下次测试
在测量时应逐渐将量程开关拨到高阻档，测量完时应将电流电阻量程、电压量程开关拨回低档。以 确保下次开机时量程开关处在低阻量程档。
电导率仪和电阻率仪之间的单位换算
1、电导率仪就是电阻率的倒数是电导率，单位是西门子/m，1西门子＝1/Ω 电导的单位用姆欧又称西门子。用S表示，由于S单位太大。常采用毫西门子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。
2、电阻率仪的单位是Ω·cm，即欧姆厘米。
电阻率的倒数就是电导率，它们之间的关系成倒数关系。很容易被人理解。 电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。
电阻率:用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆?米，常用单位是欧姆?平方毫米/米。
范围：
1本试验方法包含直流绝缘电阻，体积电阻和表面电阻的测量所用直流程序。通过该测量及样本和电极的几何尺寸，可以计算出电绝缘材料的体积电阻和表面电阻，同时还可以计算出相应的电导和电导率。
2这些试验方法不适用于测量中等导电材料的电阻/电导。这些材料评估可采用试验方法D4496。
3本标准描述了几种可选择的测量电阻（或电导）的普通备用方法。特殊材料科采用合适的标准ASTM试验方法进行测试，这些特殊材料具有电压应力范围和有限起电时间，同时规定了样本结构和电极几何形状。这些个别特殊试验方法将能更好得定义测量值的精度和偏差。
4本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。
影响电阻率的外界因素
电阻率不仅与材料种类有关，而且还与温度、压力和磁场等外界因素有关。金属材料在温度不高时，ρ与温度t(℃)的关系是ρt=ρ0(1+at)，式中ρt与ρ0分别是t℃和0℃时的电阻率;α是电阻率的温度系数，与材料有关。锰铜的α约为1×10-1/℃(其数值极小)，用其制成的电阻器的电阻值在常温范围下随温度变化极小，适合于作标准电阻。已知材料的ρ值随温度而变化的规律后，可制成电阻式温度计来测量温度。半导体材料的α一般是负值且有较大的量值。制成的电阻式温度计具有较高的灵敏度。有些金属(如Nb和Pb)或它们的化合物，当温度降到几K或十几K( 温度)时，ρ突然减少到接近零，出现超导现象，超导材料有广泛的应用前景。利用材料的ρ随磁场或所受应力而改变的性质，可制成磁敏电阻或电阻应变片，分别被用来测量磁场或物体所受到的机械应力，在工程上获得广泛应用。
试样处置
电极之间或测量电极与大地之间的杂散电流对于测试仪器的读数没有明显的影响这一点很重要。 测试时加电极到试样上和安放试样时均要极为小心，以免可能产生对测试结果有不良影响的杂散电流通道。
测量表面电阻时，不要清洗表面，除非另有协议或规定。 除了同二材料的另 一个试样的未被触模过 的表面可触及被测试样外，表面被测部分不应被任何东西触及。
工作原理
根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。
本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。
条件处理
试样的处理条件取决于被试材料，这些条件应在材料规范中规定。
推荐按 GB/T 10580一2003 进行条件处理；由各种盐溶液所产生的相对温度在 IEC 60260 中给出。
可以采用机械蒸发系统。
体积电阻率和表面电阻率都对温度变化特别敏感。 这种变化是指数式的。 因此必须在规定的条件 下来测量试样的体积电阻和表面电阻。 由于水分被吸收到电介质内是相对缓慢的过程，因此测定温度 对体积电阻率的影响需要延长处理期。 吸收水分后通常会降低体积电阻。 有些试样可能需要处理数月 才能达到平衡。
电阻定律
导体的电阻R跟它的长度L、电阻率ρ成正比，跟它的横截面积S成反比，这个规律就叫电阻定律(law of resistance)，公式为R=ρL/S 。其中ρ：制成电阻的材料的电阻率，L：绕制成电阻的导线长度，S：绕制成电阻的导线横截面积，R：电阻值。
公式：R=ρL/S，R=U/I
ρ——制成电阻的材料电阻率，国际单位制为欧姆 · 米（Ω · m) ；
L——绕制成电阻的导线长度，国际单位制为米（m)；
S——绕制成电阻的导线横截面积，国际单位制为平方米（m2） ；
R——电阻值，国际单位制为欧姆，简称欧（Ω）；
U——电压值，国际单位制为伏特，简称伏（v）；
I——电流值，国际单位制为安培，简称安（A）。
其中：
ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。与导体长度L，横截面积S无关，只与物体的材料和温度有关，有些材料的电阻率随着温度的升高而增大，有些反之。
典型应用
1.硫化橡胶体积、表面电阻率测定
2.测量防静电鞋、导电鞋的电阻值
3.测量防静电材料的电阻及电阻率
4.测量计算机房用活动地板的系统电阻值
5.测量绝缘材料电阻(率)
6.光电二极管暗电流测量
7.物理,光学和材料研究
8.高分子材料表面体积电阻率测定
电阻的作用：
电阻在电路中的作用：利用著名的欧姆定律可以利用电阻控制电路中的电压、电流。
电阻的主要物理特征就是可以变电能为热能，因此热水器中的发热元件、电灯泡、电烫斗就是利用了电阻的作用制成的。另外电阻有怕热的特性，当导体材料温度升高时材料的电阻率会增大（有些材料则表现为减小），因此利用电阻的这种特性可以制作温度测量计（不知道你看见过没，插一根“铁丝”就能测量温度的方法就是利用了这种电阻材料作用的）。
另外一些材料的电阻还会受到光线照射的印象，而利用这样的材料可以制成光敏电阻，利用这点作用可以方便的设计光控电路以及光的测量和光电转换等领域。
符合标准
GB/T 1410-2006 、GB 12014 、GB/T 20991-2007 、GB 4385-1995 、GB 12158-2006 、GB 4655-2003 、GB/T 12703.4-2010 、GB/T 12703.6-2010 、GB 13348-2009 、GB/T 15738-2008 、GB/T 18044-2008 、GB/T 18864-2002 、GB/T 22042-2008 、GB/T 22043-2008 、GB/T 24249-2009 、GB 26539-2011 、GB/T 26825-2011 、GB 50515-2010 、GB 50611-2010 、GJB 105-1998-Z 、GJB 3007A-2009 、GJB 5104-2004
主要应用范围
材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；
材料体电阻(率)和表面电阻(率)测量；
电化学和材料测试,以及物理,光学和材料研究;
微弱电流测量如光电效应和器件暗电流测量。
电导率与电阻的关系
电阻率的倒数就是电导率，它们之间的关系成倒数关系。
电阻率:
用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆?米，常用单位是欧姆?平方毫米/米。
电导率:
物理学概念，也可以称为导电率。在介质中该量与电场强度E之积等于传导电流密度J。对于各向同性介质，电导率是标量;对于各向异性介质，电导率是张量。生态学中，电导率是以数字表示的溶液传导电流的能力。单位以西门子每米(S/m)表示。
品质保证：
一年保修，终身维护！
欢迎您选用我公司开发研制的各类检测仪器。在使用过程中，如出现什么问题，可随时和我们联系，您将得到良好的售后服务。真诚的希望您能将宝贵的意见，丰富的经验和独到的见解反馈给我们！
