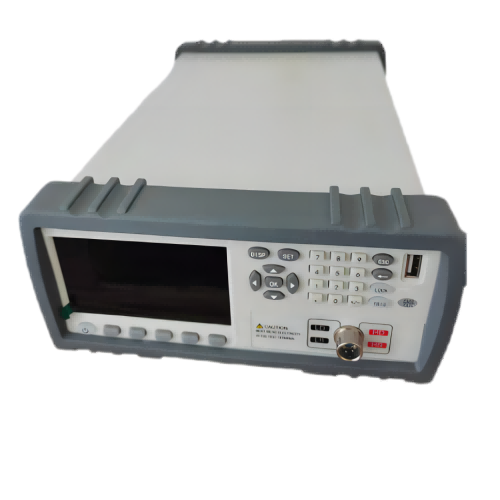

双极板碳毡接触电阻测试仪

双极板碳毡接触电阻测试仪

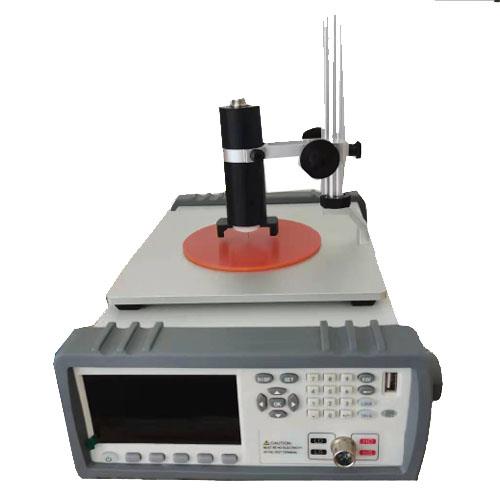

  高温四探针电阻率测试仪

一.概述：

双极板碳毡接触电阻测试仪  采用四探针双电组合测量方法测试方阻和电阻率系统与高温箱结合配置高温四探针测试探针治具与PC软件对数据的处理和测量控制，解决半导体材料的电导率对温度变化测量要求，软件实时绘制出温度与电阻，电阻率，电导率数据的变化曲线图谱，及过程数据值的报表分析.

二.适用行业：:

用于：企业、高等院校、科研部门对导电陶瓷、硅、锗单晶（棒料、晶片）电阻率、测定硅外延层、扩散层和离子注入层的方块电阻以及测量导电玻璃（ITO）和其它导电薄膜等新材料方块电阻、电阻率和电导率数据.

双电测四探针仪是运用直线四探针双位测量。设计参照单晶硅物理测试方法并参考美国A.S.T.M标准。

三.型号及参数：

标准配置外订购明细：

末电阻率测试仪是材料科学和工业质检中的关键设备，其核心特点可归纳为以下五个方面：

一、高精度测量与宽量程覆盖

二、自动化与智能化功能

自动极性切换：正/负电流输出与电压测量自动完成，减少人工干预。

实时数据图谱分析：PC软件同步显示压强-电阻率变化曲线、压实密度曲线，支持数据导出与报表生成?47。

压力与厚度联动控制：压力范围 高达200 kg–1吨，厚度测量精度±0.1 mm，可定制模具尺寸（如内径16–163 mm）。

三、模块化配置与兼容性

测试模式可选：支持四探针法（符合GBT 30835-2014锂电材料标准）和四端子法（符合GB/T 24521-2009）。

模具灵活选配：标配模具内径通常为16–30 mm，可定制特殊规格（如163 mm大尺寸模具）。

扩展接口丰富：配备USB/232通讯接口，连接计算机、打印机等外部设备。

四、多场景应用适配

应用领域 典型材料 测试需求

新能源电池 磷酸铁锂、硅碳负极、石墨烯 压实密度与电阻率同步分析

炭素与冶金 石油焦、无烟煤、金属粉末粒度45–55目标准筛分

五、智能化操作与维护设计

一键校准与清零：内置校准按键，简化操作流程。

安全防护机制：配备过载报警、机械损伤警示及防水设计。

低维护需求：外置吸尘处理装置（如FT-301系列），减少粉末残留影响?。

 总结

粉末电阻率测试仪通过?宽量程覆盖?、?自动化分析?及?模块化扩展?，满足从锂电池材料研发到绝缘粉体质检的多元需求。其核心优势在于将电阻率与压实密度等参数关联分析，为材料性能优化提供关键数据支撑?

以下为此仪器的标准：

GB1410固体绝缘材料体积电阻率和表面电阻率试验方法

1、范围

本标准规定了固体绝缘材料体积电阻率和表面电阻率的试验方法。这些试验方法包括对固体绝缘材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法。

体积电阻和表面电阻的试验都受到下列因素影响：施加电压的大小和时间；电极的性质和尺寸；在试样处理和测试过程中周围大气条件和试样的温度、温度。

2、规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的新版本。凡是不注日期的引用文件，其新版本适用于本标准。

3、定义

下列定义适用于本标准。

3.1

体积电阻volume resistance

在试样两相对表面上放置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商，不包括沿试样表面的电流，在两电极上可能形成的极化忽略不计。

注：除非另有规定，体积电阻是在电化一分钟后测定。

表面电阻率surface resistivity

在绝缘材料的表面层里的直流电场强度与线电流密度之商，即单位面积内的表面电阻。面积的大小是不重要的。

注：表面电阻率的SI单位是0。 实际上有时也用 “欧每平方单位”来表示。

3.5

电极electrodes

电极是具有一定形状、尺寸和结构的与被测试样相接触的导体。

注：绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商。绝缘电阻取决于试样的

表面电阻和体积电阻（见GB/T10064一一2006）。

4、意义

4.1通常，绝缘材料用于将电气系统的各部件相互绝缘和对地绝缘；固体绝缘材料还起机械支撑作用。对于这些用途，一般都希望材料具有尽可能高的绝缘电阻，有均匀一致的、得到认可的机械、化学和耐热性能。表面电阻随湿度变化很快，而体积电阻随温度变化却很慢，尽管其 终的变化也许较大。

4.2体积电阻率能被用作选择特定用途绝缘材料的一个参数。电阻率随温度和捏度的变化而显著变 化，因此在为一些运行条件而设计时必须对其了解。体积电阻率的测量常被用于检查绝缘材料生产是否始终如一，或检测能影响材料质量而又不能用其他方法检测到的导电杂质。

4.3当一直流电压加在与试样相接触的两电极之间时，通过试样的电流会渐近地减小到）个稳定值。电流随时间的减小可能是由于电介质极化和可动离子位移到电极所致。对于体积电阻率小于 m的材料，其稳定状态通常在一分钟内达到，因此，经过这个电化时间后测定电阻。对于体积电阻率较高的材料，电流减小的过程可能会持续到几分钟、几小时、几天甚至几星期。因此对于这样的材 料，采用较长的电化时间，且如果合适，可用体积电阻率与时间的关系来描述材料的特性。

4.4由于或多或少的体积电导总是要被包括到表面电导测试中去，因此不能而只能近似地测量表面电阻或表面电导。测得的值主要反映被测试样表面污染的特性。而且试样的电容率影响污染物质的 沉积，它们的导电能力又受试样的表面特性所影响。因此，表面电阻率不是一个真正意义的材料特性， 而是材料表面含有污染物质时与材料特性有关的一个参数。

某些材料如层压材料在表面层和内部可能有很不同的电阻率，因此测量清洁的表面的内在性能是有意义的。应完整地规定为获得一致的结果而进行清洁处理的程序，并要记录清洁过程中海剂或其他因素对于表面特性可能产生的影响。

表面电阻，特别是当它较高时，常以不规则方式变化，且通常非常依赖于电化时间。因此，测量时通常规定一分钟的电化时间。

6、测量方法和度

6.1方法

测量高电阻常用的方法是直接法或比较法。

直接法是测量加在试样上的直流电压和流过它的电流（伏安法）而求得未知电阻。

比较法是确定电桥线路中试样未知电阻与电阻器已知电阻之间的比值，或是在固定电压下比较通过这两种电阻的电流。

附录A给出了描述这些原理的例子。

伏安法需要一适当精度的伏特表，但该方法的灵敏度和度主要取决于电流测量装置的性能，该装置可以是一个检流计或电子放大器或静电计。

电桥法只需要一灵敏的电流检测器作为零点指示器，测量度主要取决于已知的桥臂电阻器，这些桥臂电阻应在宽的电阻值范围内具有高的精密度和稳定性。

电流比较法的度取决于已知电阻器的度和电流测量装置，包括与它相连的测量电阻器的稳定度和线性度。只要电压是恒定的，电流的确切数值并不重要。

对于不大于1011Ω的电阻，可以按照11.1用检流计采用伏特计一安培计法来测定其体积电阻率。 对于较高的电阻，则推荐使用直流放大器或静电计。

在电桥法中，不可能直接测量短路试样中的电流（见11.1）。

利用电流测量装置的方法可以自动记录电流，以简化稳态测试过程（见11.1）。

现己有测量高电阻的一些专门的线路和仪器。只要它们有足够的度和稳定度，且在需要时能使试样短路并在电化前测量电流者，均可使用。

6.2度

6.3保护

组成测量线路的绝缘材料，好应具有与被试材料差不多的性能。试样的测量误差可以由下列原因产生：

a)外来寄生电压引起的杂散电流，通常不知道它的大小，并具有漂移的特点；

b)具有未知而易变的电阻值的绝缘与试样电阻、标准电阻器或电流测量装置的不正常的分路。 使线路所有部分在使用状态下有尽可能高的绝缘电阻来近似地修正这些影响因素。这种做法可能导致测试设备很笨重，而又不足以测量高于几百兆欧的绝缘电阻。较为满意的修正方法是使用保护技术来实现。

保护就是在所有关键的绝缘部位插入保护导体，保护导体截住所有可能引起误差的杂散电流。这些保护导体联接在一起，组成保护系统并与测量端形成兰端网络。当线路联接恰当时，所有外来寄生电压产生的杂散电流被保护系统分流到测量电路以外，任一测量瑞到保护系统的绝缘电阻与一电阻低得多的线路元件并联，试样电阻仅限于两测量端之间。采用这个技术可大大地减小误差概率。图1为使 用保护电极测量体积电阻和表面电阻的基本线路。

图5和图7给出了电流测量法中保护系统的使用方法，图中指出保护系统接到电源和电流测量装 置的连接点。图6表示惠斯登电桥法，其保护系统接到两个较低电阻值的桥臂的连接点上。在所有情况下，保护系统必须完善，包括对测试人员在测量时操作的任何控制仪器的保护。

在保护端和被保护端之间所存在的电解电动势、接触电动势或热电动势较小时，均能被补偿掉，使这样的电动势在测量中不会引人显著的误差。

在电流测量法中，由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差，因此，这个电阻宜至少为电流测量装置电阻的10倍，好为100倍。在有些电桥法中，保护端和测量端具有 大致相同的电位，不过电桥中的→个标准电阻器与不保护端和保护系统之间的电阻是并联的。这个电 阻应至少为标准电阻的10倍，好为100倍。

为确保设备的操作令人满意，应先断开电源和试样的连线进行一次测量。此时，设备应在它的灵敏度许可范围内指示出元穷大的电阻。如果有一些己知电阻值的标准电阻，则可用来检查设备运行是否良好。
