碳素粉末电阻率测试仪 碳素粉末电阻率测试仪 什么是阻抗分析仪？
阻抗分析仪是一种电子测试仪器，用于测量元件、电路或材料在一系列交流 (AC) 信号作用下的复阻抗特性曲线。
阻抗以欧姆（Ω）为单位，由两种类型的交流电流对立面组成：电阻和电抗。
电抗是由材料、元件或电路的电感和电容引起的阻抗。虽然电阻与频率无关，但电感、电容以及电抗都会随频率变化。
因此，阻抗实际上是一种动态特性，因为其电抗随信号频率而变化。
材料科学
阻抗分析仪广泛用于研究导电和半导体材料的电气特性。
阻抗分析仪与 LCR 表有何不同？
与阻抗分析仪一样，电感电容电阻计（LCR 计）也可以测量复杂阻抗。但它们的功能和用途不同，具体如下：
测量显示： 大的区别在于 LCR 计显示的是瞬时阻抗值，而阻抗分析仪显示的是频率范围内的阻抗曲线。后者的图形显示提供了有关被测设备（DUT）行为的更详细信息。这与万用表和示波器的区别类似。
信号频率：LCR 表以固定频率进行测量。阻抗分析仪扫描的是一个频率范围。
频率范围：LCR 表通常只能测量较低的频率。阻抗分析仪支持非常高的频率范围。
功能：LCR 表成本低，易于使用，可用于基本的固定频率阻抗测量。阻抗分析仪是更复杂的仪器，支持各种阻抗参数、共振分析和等效电路建模。
如何使用阻抗分析仪测量电路中的复杂阻抗？
要使电路设计、印刷电路板 (PCB) 和 PCB 组件 (PCBA) 完全按照规格运行，就必须准确了解其电路块和材料的阻抗特性。
这些特性取决于信号频率、信号电压、温度、湿度和类似的操作因素。因此，阻抗分析仪的使用如下所述：
鉴定电路块：根据阻抗分析仪的测量结果，对每个主要电路块集成时的阻抗行为进行建模。每个电路块（如放大器子系统或滤波器子系统）的输入和输出阻抗都必须根据测量结果进行建模。
测量寄生：必须根据测量结果对 PCB 和元件在实际工作条件下的寄生电容和电感进行建模。这对于敏感的射频电路尤为重要。
测量 PCB 材料特性：印刷电路板和基板所用材料的介电常数是影响电路性能和电磁干扰的关键参数。必须使用阻抗分析仪在实际工作条件下测量这些参数。
阻抗分析仪如何帮助鉴定材料和传感器？
设备制造商必须了解晶圆、半导体和 PCB 中所用材料在实际工作条件下的行为。
阻抗分析仪支持相关测量，例如
高阻抗下薄片材料的介电常数
在低阻抗下测量磁性材料的磁导率
根据测量的 I-V 特性，测量金属氧化物半导体制造过程中氧化层的电容和基底杂质的密度
电容器、电感器和微型机电系统传感器等晶片上组件的特性
特定分析仪所使用的测量方法决定了其支持的频率和阻抗范围，如上图所示和下文所述：
自动平衡电桥：这种设计可在 宽的阻抗范围和第二宽的频率范围内提供卓越的精度。它可以测量毫欧 (mΩ) 到 100 兆欧 (MΩ)，扫描频率从几赫兹 (Hz) 到 110 兆赫兹 (MHz)。然而，当频率超过 100 千赫兹 (kHz) 时，其阻抗范围开始变窄，阻抗范围开始降至 1 兆欧。
IV 方法：IV 型分析仪同样精确，但测量范围较小。它们可以测量 100 mΩ 到 5 MΩ，同时扫描频率从 40 Hz 到 100 MHz。
RF-IV 方法：这种分析仪可以测量 100 mΩ 到 100,000 MΩ，扫描频率从 1 MHz 到 3 gigahertz (GHz)。
透射反射技术：这种分析仪的频率范围 广，从 5 Hz 到 110 GHz，但其精度仅限于 50-75 Ω 的阻抗范围。
为特定应用选择阻抗分析仪时应考虑哪些因素
环境
（1） 请不要在多尘、多震动、 日光直射、有腐蚀气体下使用。
（2） 仪器正常工作时应在温度为 0℃~40℃ , 相对湿度≤75%环境下，因此请尽量在此条件下使 用仪器， 以保证测量的准确度。
（3） 本测试仪器后面板装有散热装置以避免内部温度上升，为了确保通风良好，切勿阻塞左右通 风孔，以使本仪器维持准确度。
（4） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
（5） 仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为 5℃~40℃ , 相对湿度 不大于 85%RH 的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。
（6） 仪器特别是连接被测件的测试导线应远离强电磁场，以免对测量产生干扰。
在选择合适的阻抗分析仪时，应考虑以下几个方面。
测量方法：根据阻抗和频率的预期测量范围选择测量方法。
电压电平控制：请记住，电容器的介电常数及其电容取决于交流电压电平。同样，电感器材料的电磁滞后也取决于交流电流电平。因此，一台好的分析仪至少必须具备电压电平监控功能。 好还能具备自动电平控制能力，以保持电压恒定。
测量精度：不同的分析仪及其设计具有不同的精度。根据所需的精度来决定分析仪。
所需的阻抗参数：根据要测量的参数选择仪器，如介电常数、磁导率、品质因数 (Q) 或耗散因子 (D)。
温度和环境条件如何影响分析仪的阻抗测量？
请记住，阻抗是高度动态的，这一点至关重要。如下所述，温度、湿度和电磁干扰 (EMI) 等环境条件会严重影响测量结果：
温度：大多数电阻器、电感器和电容器都与温度有关。它们的温度系数是阻抗行为的关键因素。确保温度稳定， 好在受控的实验室环境中进行。如果在现场工作，应尽量减少暴露在温度骤变的环境中。
湿度：高湿度会导致冷凝，从而影响元件和电路的电气性能。使用除湿机确保低湿度环境。
电磁干扰：电磁干扰会影响阻抗测量，尤其是在半导体或高频应用等敏感设备中。在屏蔽环境中进行测量，以防止外部电磁场的影响。
电源检查
（1） 供电电压范围：100 ～ 120 Vac 或 198 ～ 242 Vac 。与后面板电源设置有关。
（2） 供电频率范围：47 ～ 63 Hz。
（3） 供电功率范围：不小于 80 VA。
（4） 电源输入相线 L、零线 N 、地线 E 应与本仪器电源插头相同。
（5） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
预热
（1） 为保证仪器精确测量，开机预热时间应不少于 15 分钟
（2） 请勿频繁开关仪器，以免引起内部数据混乱。

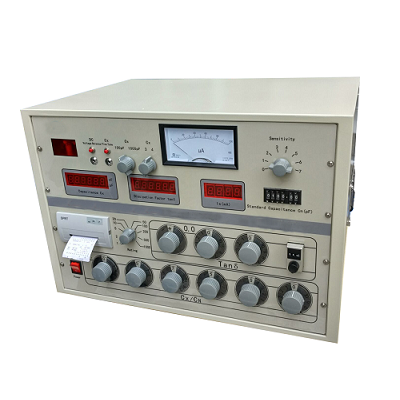

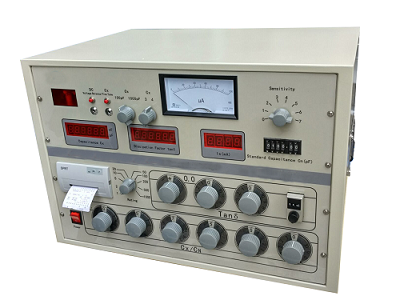

介电常数（阻抗分析仪）是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。介电常数测试仪（阻抗分析仪）器的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
阻抗分析仪的基本概念
阻抗分析仪是一种精密的电子测量仪器，专门用于测定电子元件、材料或系统的交流阻抗特
性。其核心原理基于对被测对象施加可控频率和幅度的交流测试信号，同时精确测量电压与电流
响应的幅度差和相位差。通过建立复数阻抗模型(Z=Z|∠θ)，该仪器能够量化电阻、电容、电
感等基础参数以及介电常数、导纳等衍生特性。现代阻抗分析仪通常覆盖毫赫兹至吉赫兹的宽频
带范围，分辨率可达0.1%，为复杂系统的频域特性研究提供了关键工具。
1.2 探讨其用途的重要性
深入理解阻抗分析仪的应用价值具有显著必要性。在电子产业升级过程中，该设备直接影响
元器件筛选精度和电路设计效率;新材料研发领域，其表征数据决定了材料性能评估的可靠性;
生物医学工程中，更关乎生命体征监测的准确性。据行业调查显示，采用先进阻抗分析技术的研
发项目，其产品良品率平均提升23%，研发周期缩短近30%。因此，系统梳理该仪器的跨领域应
用场景，对推动多学科技术融合创新具有战略意义。
阻抗分析仪是一种电子测试设备，用于评估材料、器件或系统的电气特性，尤其在宽频率范围内。它能精确测量电阻、电容、电感
等电气参数，及其随频率变化的行为。本文将详细探讨阻抗分析仪的工作原理、关键技术和广泛的应用领域。
1.阻抗概念及其在交流电路中的表现
在深入探讨阻抗分析仪之前，我们首先需要了解阻抗的基本概念及其在交流电路中的表现。阻抗是交流电路中的一种重要特性，它决定了
电路对电流流动的阻碍程度。阻抗的大小不仅受到电路元件a的电阻影响，还与电容和电感的特性有关。
阻抗的基本理解
阻抗(lmpedance)是由电阻(Resistance)、电感(Inductance)和电容(Capacitance)的复合作用产生的，表示为Z，并且是一个复
数，其一般形式为Z=R +jX。其中R是电阻分量，代表电路对电流的阻碍程度;X是电抗分量，由电感和电容所引起，电感产生的电抗与
频率成正比，电容产生的电抗则与频率成反比。
阻抗在交流电路中的表现
在交流电路中，阻抗影响着电路的电流和电压之间的相位差。当电路中只有电阻时，电流和电压的相位是相同的。然而，一旦加入电感或
电容元件，电流和电压之间就会产生相位差，即电压可能会领先或落后电流90度。通过引入阻抗的复数形式，我们能更准确地分析交流电
路中电流和电压的相位关系。
阻抗分析的重要性
掌握阻抗的分析方法对设计和调试电子电路至关重要。阻抗匹配确保信号传输的效率，避免信号反射和衰减，从而改善电路的整体性
能。因此，阻抗分析仪在现代电子工程中扮演着不可或缺的角色，它为工程师们提供了一种有效工具来精确测量电路元件的阻抗特性。
频率范围的重要性
阻抗分析仪的频率范围决定了其可以分析的频率段。在很多应用领域，如材料研究、电子器件测试等，阻抗特性会随频率变化而变化。因
此，一个宽广的频率范围能够提供更多维度的信息，有助于更全面地理解和评估被测对象。
频率范围通常用赫兹(Hz)来表示，并可能包含从几十赫兹到几吉赫兹的跨度。不同设备的频率覆盖范围不同，用户需要根据实际应用场景
选择适当的阻抗分析仪。
阻抗，作为电阻和电抗的复数，是一个动态且复杂的电气特性。在交流（AC）信号作用下，元件、电路或材料的阻抗会随频率变化而变化，这种变化不仅包括电阻，还包括电感、电容以及由此产生的电抗。为了更好地理解和分析这种动态特性，我们引入了“复阻抗”的概念。在二维复平面上，复阻抗可以用一个矢量来表示，该矢量包含实轴（电阻）和虚轴（电抗）两个分量。矢量的大小代表总阻抗，而方向则揭示了电压和电流之间的相位差。
温度：
电阻器、电感器和电容器大多与温度相关，其温度系数对阻抗行为至关重要。为确保准确测量，应在稳定的温度环境下进行， 佳选择是受控的实验室条件。若需现场工作，应尽量避开温度急剧变化的环境。
湿度：
高湿度可能导致冷凝，进而影响元件和电路的电气性能。因此，使用除湿机等设备确保低湿度环境至关重要。
电磁干扰：
阻抗测量易受电磁干扰影响，特别是在涉及半导体或高频应用的敏感设备中。为确保测量准确性，应在屏蔽环境中进行，以隔绝外部电磁场的影响。
