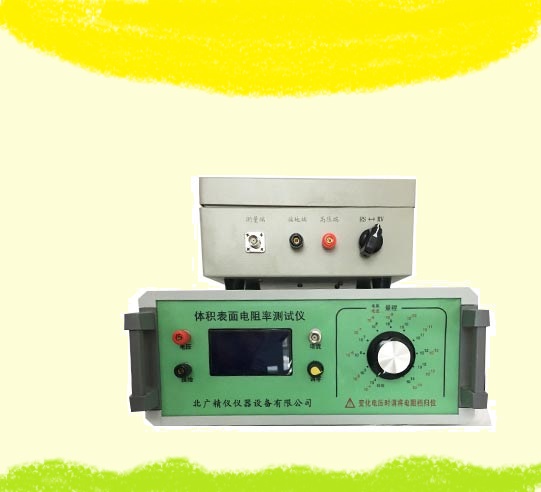

GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验仪 标准配置：
1、测试仪器：1台
2、电源线：1条
3、测量线：3根（屏蔽线、测试接线、接地线）
4、使用说明书：1份
GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验仪 电阻率（resistivity）是用来表示各种物质电阻特性的物理量。
在温度一定的情况下，有公式：
ρL
R= —
S
其中的ρ就是电阻率，L为材料的长度， S为面积。可以看出，材料的电阻大小与材料的长度成正比，即在材料和横截面积不变时，长度越长，材料电阻越大：而与材料横截面积成反比，即在材料和长度不变时，横截面积越大，电阻越小。
技术指标
1. 电阻测量范围： 1×104Ω ～1×1018Ω，分为十个量程。
2. 电流测量范围为2×10-4A ～1×10-16A
3. 全数字液晶屏显示。
4. 准确度: 准确度优于下表
量程 有效显示范围 20～30℃ RH<80%
104 0.01~19.99 5%
105 0.01～19.99 5%
106 0.01～19.99 5%
107 0.01～19.99 5%
108 0.01～19.99 5%
109 0.01～19.99 5%
1010 0.01～19.99 5%+2字
1011 0.01～19.99 5%+2字
1012 0.01～19.99 5%+5字
1013 0.01～19.99 10%+5字
1014 0.01～19.99 10%+5字
1014以上 0.01～19.99 10-15%+5字
超出有效显示范围时误差有可能增加，测试电流准确度与电阻相同，测试电压准确度为 10%
5. 使用环境: 温度 -10℃～50℃ 相对湿度<90%。
6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%
7. 供电形式: AC 220V，50HZ，功耗约10W。
8. 仪器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。
9. 质量: 约3.0KG。
条件处理
试样的处理条件取决于被试材料，这些条件应在材料规范中规定。
推荐按 GB/T 10580一2003 进行条件处理；由各种盐溶液所产生的相对温度在 IEC 60260 中给出。
可以采用机械蒸发系统。
体积电阻率和表面电阻率都对温度变化特别敏感。 这种变化是指数式的。 因此必须在规定的条件 下来测量试样的体积电阻和表面电阻。 由于水分被吸收到电介质内是相对缓慢的过程，因此测定温度 对体积电阻率的影响需要延长处理期。 吸收水分后通常会降低体积电阻。 有些试样可能需要处理数月 才能达到平衡。
表面电阻 surface resistance
在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电 极上可能形成的极化忽略不计。
注1：除非另有规定，表面电阻是在电化一分钟后测定。
注2：通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分。
测试步骤：
1、测试温度23±2℃，相对湿度65±5%，无外界电磁场干扰环境中进行。
2、测试时对试样所加电压为100V~500V的直流电压，选择电压档次。

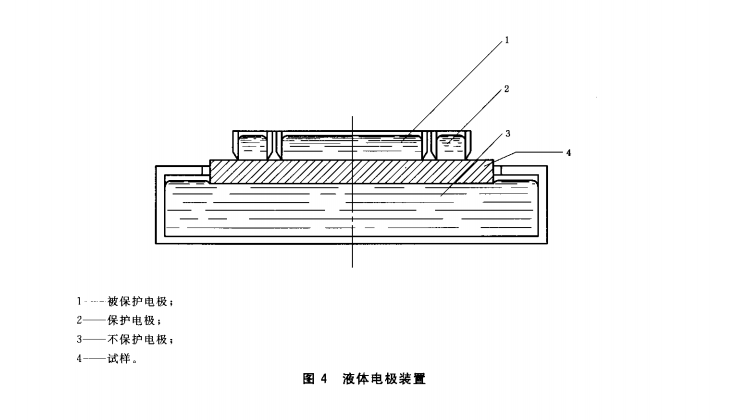

3、将试样倒入高压电极内，使液面刚好和环电极下缘全部接触为止。
4、将充分放电后的试样和电极，按固体（液体）体积及表面电阻率测试仪要求接线。
外电极（高压电极）接高固体（液体）体积及表面电阻率测试仪的高压输出端。
内电极（测量电极）接固体（液体）体积及表面电阻率测试仪的测量端。
中电极（环电极）接固体（液体）体积及表面电阻率测试仪的接地端。
5、仪器预热30分钟，稳定后调整仪器（调零），加上试验1分钟，读取电阻指示值，然后放电1分钟，再测试一次，以二次的算术平均值作为试验样品电阻指示值。
重要性和用途：
1绝缘材料用于电子系统彼此和与地面之间隔离，该材料能提供零部件的机械支撑。由于此用途，通常要求具有尽可能高的绝缘电阻，以与可接受的机械、化学和耐热性能一致。因为绝缘电阻或电导组合了体积和表面电阻或电导，当实际使用时，要求试验样本和电极具有相同的形式，此时的测量值是非常有用的。表面电阻或电导随着湿度发生快速变化，然而体积电阻或电导则稍微变化，尽管总的变化在一些变化可能更大。
2电阻或电导可用于间接预测某些材料的低频率电介质击穿和损耗因数性能。电阻或电导通常作为湿度含量，固化程度，机械连续性或不同类型老化的间接测量方式。这些间接测量的效用取决于通过理论或经验研究确立的相关度。表面电阻的降低可导致因为电场强度降低而发生电介质击穿电压的增加，或者由于应力面积的增加而发生电介质击穿电压的降低。
3所有的电介质电阻或电导都取决于电化时间长短和施加的电压值（除了普通的环境变量之外）。这些因素必须已知，同时报告，以使得电阻或电导测量值有意义。在电绝缘材料工业中，形容词“表观”通常适用于在任意选择电化时间条件下获得的电阻值。见X1.4。
4体积电阻或电导可通过在特定应用场合设计某个绝缘体使用的电阻和尺寸数据计算得出。研究已经表明电阻或电导随着温度和湿度的变化而变化（1,2,3,4）4，同时在设计工作条件时，必须已知这种变化。体积电阻或电导测量值通常用于检查绝缘材料的均匀性，或者对于加工，可探测影响材料质量的导电杂质，而这不容易通过其它方法观察到。
5体积电阻超过1021Ω·cm(1019Ω·cm)时，样本在普通实验室条件测试获得的数值计算得出体积电阻，如果结果确实可疑，则应考虑通常使用的测量设备的局限性。
6表面电阻或电导不能精确测量，只能近似测量，因为体积电阻或电导总是受到测量方法的影响。测量值还受到表面污染的影响。表面污染及其积聚速度受到许多因素的影响，包括静电充电和界面张力。这些因素反过来可以影响表面电阻。当包括污染，但是在通常常识下判断不是电绝缘材料的材料性能时，此时表面电阻或电导可视为与材料性能相关。
几种导体材料在20℃时的电阻率
材料 Ω·m
银（Ag） 1.6×10
铜（Cu） 1.7×10
铝（Al） 2.9×10
钨（W） 5.3×10
铁（Fe） 1.0×10
锰铜合金 4.4×10
镍铜合金 5.0×10
镍铬合金 1.0×10
安全注意事项
1. 使用前务必详阅此说明书，并遵照指示步骤，依次操作。
2. 请勿使用非原厂提供之附件，以免发生危险。
3. 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以
免触电。
4. 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬
空，不与外界物体相碰。
5. 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。
应满足下例要求：
1、测试电压范围应包括：100V~500V
2、测量范围应包括：1×106Ω~1×1017Ω
3、阻值大于1012Ω时，测量误差应小于±20%，阻值不大于1012Ω时，测量误差应小于±10%。
4、输入接线的绝缘电阻应大于仪器输入电阻的100倍。
5、测试时试样及测量导线应有良好。
6、仪器应定期进行校验。
测试
测量时从低档位逐渐拔往高档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。
典型应用
1 测量防静电鞋、导电鞋的电阻值
按照国家标准GB4386-84《防静电胶底鞋（靴）、导电胶底鞋（靴）电阻值测量方法》防静电鞋的电阻值必须为0.5.×105Ω1.0×108Ω范围内，导电鞋的电阻值必须不大于1.5X105欧姆.不仅制造厂在出厂时必须按这一标准检验，合格后才能出厂，在工厂使用过程中也必须按这一标准进行定期检验，合格后才能穿用。
制造厂测量新鞋的电阻值时，应将硫化后有新鞋放置24小时以上，然后在测量所要求的温度、湿度环境中放置2小时以后才能进行测量。使用单位在定期检测时应将鞋洗干净，其温湿度的要求及放置时间同上。测量环境要求为：温度：10℃ ～ 40℃相对湿度为40% ～ 70%。 由于HEST121型数字表面、体积电阻率测定仪是内部同时测量电压和电流，且直接显示出电阻值，所以不必另外使用电压表和电流表以及计算电阻值。
通常测试防静电鞋只用106、107、108Ω档，测试完毕将开关拨回104档。
根据上述测试的结果，根据标准来确定被测鞋是否合格或能否穿用。
2. 测量防静电材料的电阻及电阻率
一般防静电材料的电阻值在105 Ω～1010 Ω左右的范围内，其测量电极可采用三电极或二电极，其具体测量方法可参照有关的标准或有关资料。
3. 测量计算机房用活动地板的系统电阻值
按照国家标准ＧＢ6650-86《计算机房用活动地板技术条件》。采用该标准的电极（也可用三电极中的主电极）测量。
4. 测量绝缘材料电阻(率)
绝缘材料如塑料（聚乙稀，聚氯乙稀，尼龙等）橡胶等的电阻率很高，测量时应采取屏蔽措施，以免读数不稳甚至无法测量。测量时可采用三电极。具体方法可参照国家标准GB1410。
5. 测量电流及1014Ω以上超高电阻的测量
当测量超过1014Ω以上的超高电阻时,可以通过测量电流的方法,然后用欧姆
定律求出超高电阻值。测量电流与测量电阻的方法基本相同，
例如：电流表头显示读数为1.234，量程位置处在10－8，则电流为 I=1.234×10-8 A
利用欧姆定律
V
R= ---
I
可以计算出电阻值。利用测量电流的方法可测量超过1014Ω以上的超高电阻1015～1018Ω。
体积，几何学专业术语，是物件占有多少空间的量。体积的国际单位制是立方米。一件固体物件的体积是一个数值用以形容该物件在三维空间所占有的空间。一维空间物件（如线）及二维空间物件（如正方形）在三维空间中都是零体积的。
下面是各种不同图形体积计算公式：
1、长方体：
（长方体体积=长×宽×高）
2、正方体：
（正方体体积=棱长×棱长×棱长）
3、圆柱（正圆）：
【圆柱（正圆）体积=圆周率×(底半径×底半径)×高】
以上立体图形的体积都可归纳为：
（底面积×高）
4、圆锥（正圆）：
【圆锥（正圆）体积=圆周率×底半径×底半径×高/3】
5、角锥：
【角锥体积=底面积×高/3】
6、球体：
【球体体积=4/3(圆周率×半径的三次方)】
7、棱台：
注：V：体积；S1：上表面积；S2：下表面积；H：高。
