塑料击穿电压试验仪-漆膜电气强度试验仪 液体电介质击穿
纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.
塑料击穿电压试验仪-漆膜电气强度试验仪 主要配置:
1、主机一台

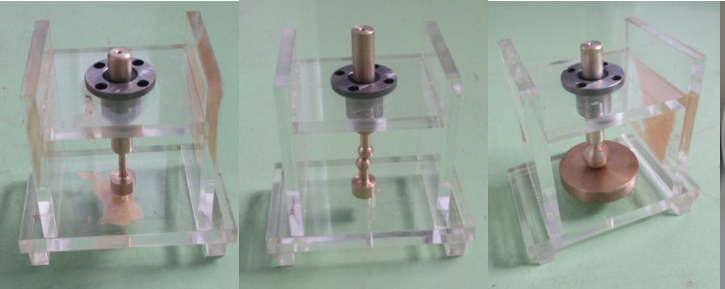

2、试验电极：
（1）试验用薄膜电极 ￠25mm两个，￠75mm一个
（2）漆包线电极两个
（3）管用电极两个
3、试验用油盒两只
4、放电棒一只
5、试验用软件一套
6、计算机一套
7、打印机一台
电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。
在物理学中，术语电气强度具有以下含义：
绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。
对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。
材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。
关于击穿电压测试术语、定义及类型：
1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；
2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；
3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。
试验方式
1、绝缘试样空气中击穿或耐压试验
2、绝缘试样浸油中击穿或耐压试验
3、绝缘试样空气中阶梯击穿或耐压试验
4、绝缘试样浸油中阶梯击穿或耐压试验
注：根据用户要求，可定制其他试验方式
技术指标
1、输入电压AC220V50Hz
2、输出电压AC：0～20kV；DC：0～20kV
3、输出功率2kVA
4、测量范围AC～20kV；DC～20kV
5、测量误差≤2％
6、升压速率1kV/s～5kV/s
7、耐压时间0～6H
8、漏电流1～30mA可由计算机软件自由进行设定
9、电源交流220V±10%的单相交流电压和50Hz±1%的频率
10、试验环境温度：15～30℃，相对湿度：0～85%能够稳定运行。
11、外形尺寸长×宽×高：800mm×800mm×1450mm
12、设备自重100Kg
交直流实验的切换
1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为：硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。
2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。
3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。
常规型号：
BDJC-10KV（1万伏）主要用于薄膜材料，丙烯薄膜聚乙烯薄膜.聚酯薄膜，流延聚丙烯薄膜
BDJC-30KV（3万伏）主要适用于橡胶，绝缘漆漆膜，聚氨酯，硫化橡胶等
BDJC-50KV（5万伏）主要用于电缆纸，电容器纸，云母，陶瓷
BDJC-100KV（10万伏）适用于玻璃，层压材料，橡胶，树脂
BDJC-150KV（15万伏） 适用于塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料

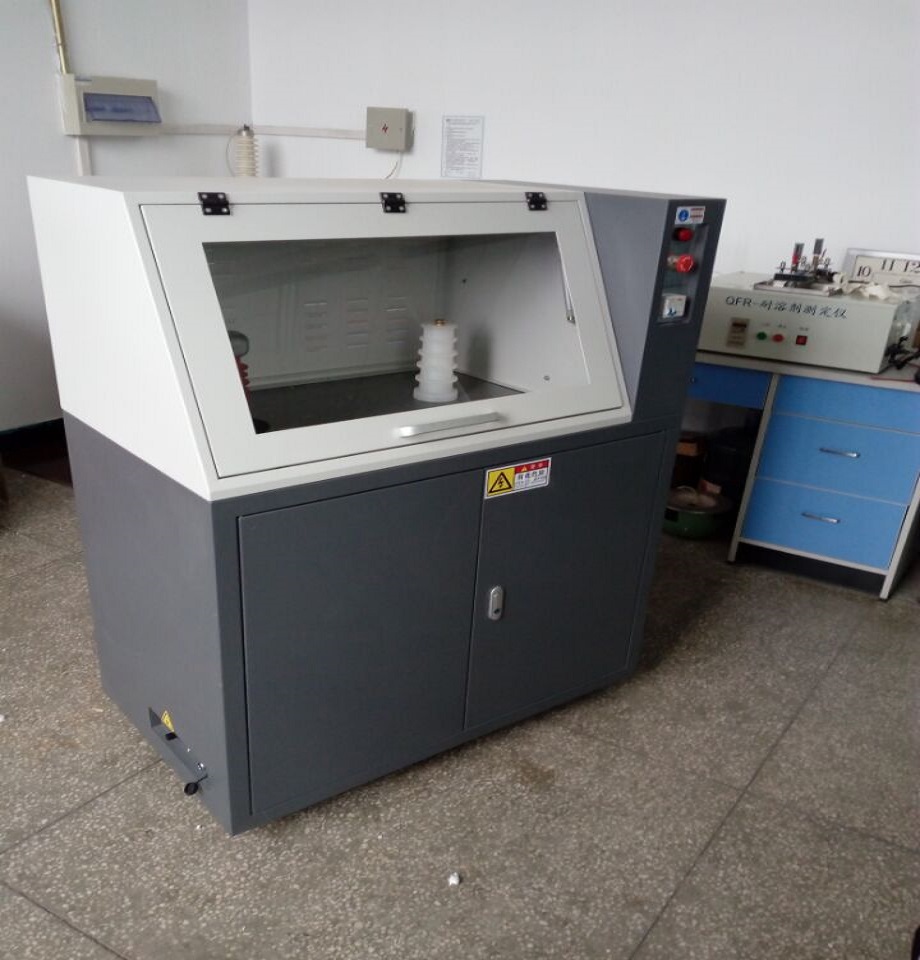

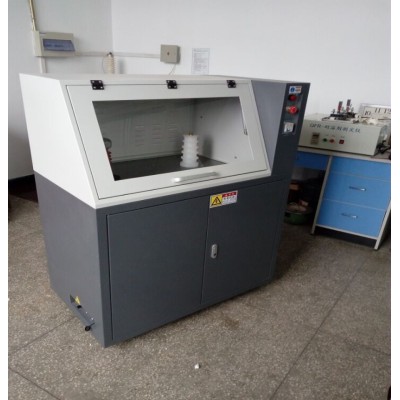

耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪 主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。
使用时的注意事项
1、试验过程中不能让无关人员靠近，因本试验仪器可产生较高的电压，未经过培训的人员不能使用该设备。试验时要有监护人员，不要单人使用。以防万一发生意外情况。
2、长时间不使用设备，在再使用时，先让仪器空载加压一次，即把高压电极的接线从均压球上取下。查看计算机试验界面，看看高压电压是否正常。
3、试验中发生意外情况要及时切断电源，问题处理后才能继续试验。
4、设备安放要平稳，安放的地面要坚固。 好是水泥地面以免产生共振。
5、该设备在使用中外壳要接保护地线，既设备外壳接大地,以保护操作人员和设备运行的安全。
6、使用完设备后，要关掉系统各部分电源，不准带电插拔电源线。
7、要按规定的电源电压接入设备。确保电路接线正确。否则会损坏设备。
8、该仪器需安置在室内，实验室应整洁、干燥、无腐蚀性介质，非相关人员不要随意操作。
9、不要让设备电缆碰到尖边，以免划破电缆绝缘；不要让电缆压在重物之下，以免压断电缆引起火灾；不要用电缆拉物体或用电缆捆绑物体，以免拉断电缆使设备不能正常运转。
10、不要让设备碰到水溅，腐蚀性气体，可燃气体和可燃物。如果不避免，可能火灾。
11、搬动设备时,要切断设备电源,既要把插头从插座中拔下。禁止搬动设备时放倒设备或倾斜45°角以上。
12、不要在设备运行时插拔设备的电源插头。
试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
击穿场强
在发生击穿时的电场强度依赖于电介质（绝缘体）的各自的几何形状和与该电场被施加在电极上，以及在其中所述增加速率电场被施加。由于电介质材料通常含有微小的缺陷，实际的电介质强度将是理想的无缺陷材料的固有电介质强度的一部分。与相同材料的较厚的样品相比，介电膜倾向于表现出更高的介电强度。例如，几百纳米至几微米厚的二氧化硅膜的介电强度大约为0.5GV / m。然而非常薄的层（下面，比方说，100纳米）成为由于部分导电电子隧穿。在需要 大的实际介电强度的地方，例如高压电容器和脉冲变压器，使用多层薄介电膜。由于气体的绝缘强度取决于电极的形状和结构而变化，通常以氮气的介电强度的一部分来测量。
注意事项：
本仪器为高压试验设备，使用时必须注意以下几点
1、仪器安装时应具有独立的接地线。
2、在开机前，操作者要首先熟悉操作方法。
3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。
4、试验环境温度15度到25度之间，相对湿度60％到70％之间
5、试样击穿瞬间有火花产生并伴有声响，属正常现象。
6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。
7、每次进行试验前，必须检查仪器接地。
介电击穿强度是指在强电场作用下，电介质丧失电绝缘能力的现象。分为固体电介质击穿，液体电介质击穿和气体电介质击穿3种。
固体电介质击穿
导致击穿的 低临界电压称为击穿电压.均匀电场中,击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强,又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中,击穿电压与击穿处介质厚度之比称为平均击穿场强,它低于均匀电场中固体介质的介电强度.固体介质击穿后,由于有巨大电流通过,介质中会出现熔化或烧焦的通道,或出现裂纹.脆性介质击穿时,常发生材料的碎裂,可据此破碎非金属矿石.
固体电介质击穿有3种形式 :电击穿,热击穿和电化学击穿.
电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能.热击穿是因在电场作用下,电介质内部热量积累,温度过高而导致失去绝缘能力.电化学击穿是在电场,温度等因素作用下,电介质发生缓慢的化学变化,性能逐渐劣化, 终丧失绝缘能力.固体电介质的化学变化通常使其电导增加 , 这会使介质的温度上升,因而电化学击穿的 终形式是热击穿.温度和电压作用时间对电击穿的影响小,对热击穿和电化学击穿的影响大;电场局部不均匀性对热击穿的影响小,对其他两种影响大.

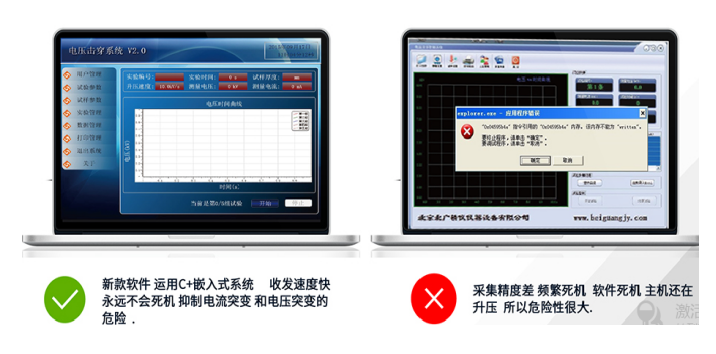

软件功能:
01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作
02、曲线显示：在实验过程中可以动态显示试验曲线
03、数据导出：可以对试验结果导入EXCEL表格
04、实验报告：可以人为设置报告名称，并对实验报告进行打印
05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择
06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
08、试样设置：可对不同标准的试样参数灵活设置
09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
10、标准选择：含有不同标准，可根据需求自行选择
11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验
仪器特点：
01、本仪器在试验过程中可对升压击穿过程绘制实时曲线，
02、可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
03、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
04、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
05、可设置操作口令，做到专机专人操作，避免无关人员误操作。
安全保护：
本仪器具有比较完善的安全防护措施：
本试验仪器电路保护控制：
九级安全防护措施： 备注:一般厂家为5级
(1) 超压保护
(2)试验过流保护
(3)试验短路保护
(4)安全门开启保护
(5)软件误操作保护
(6)零电压复位保护（避免一般厂家急停断电不复位二次试验继续升压的危险）
(7)试验结束放电保护
(8)独立保护接地
(9)试验结束放电保护(专用 为安全的树脂式放电棒 有效的避免了一般厂家传统的放电方式和电磁放电干扰放电残留现象)
