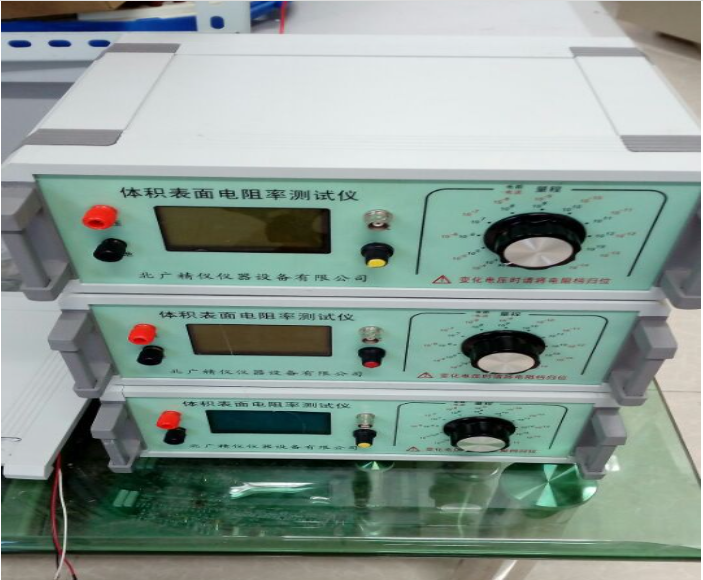

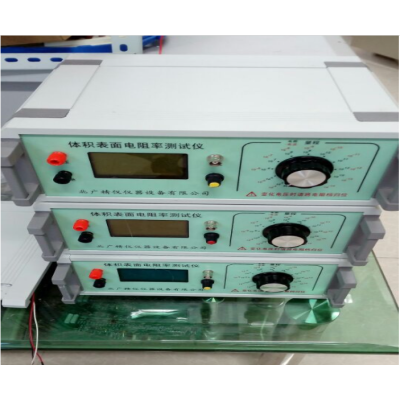

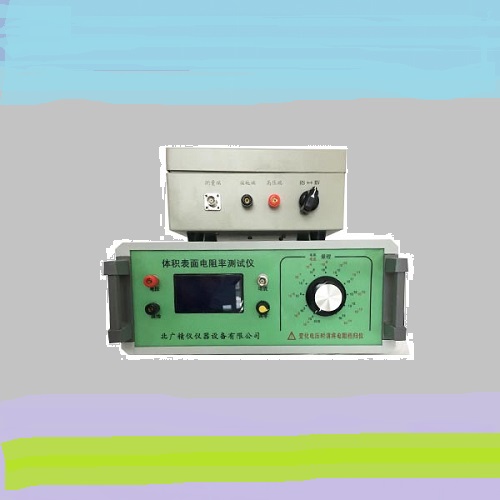

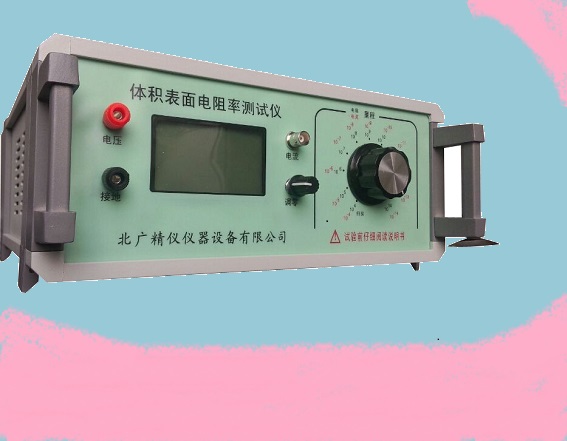

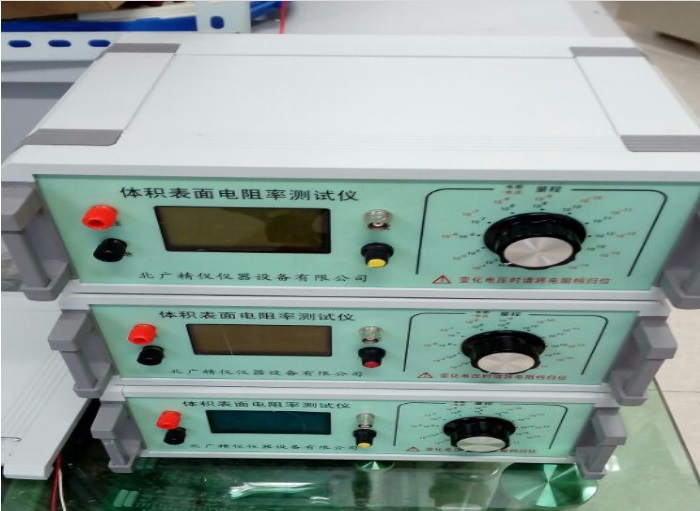

GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法 产品特点：
本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防树脂云母体积表面电阻率测试仪静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等
GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法 技术指标
1. 电阻测量范围： 1×104Ω ～1×1018Ω，分为十个量程。
2. 电流测量范围为2×10-4A ～1×10-16A
3. 全数字液晶屏显示。
4. 准确度: 准确度优于下表
量程 有效显示范围 20～30℃ RH<80%
104 0.01~19.99 5%
105 0.01～19.99 5%
106 0.01～19.99 5%
107 0.01～19.99 5%
108 0.01～19.99 5%
109 0.01～19.99 5%
1010 0.01～19.99 5%+2字
1011 0.01～19.99 5%+2字
1012 0.01～19.99 5%+5字
1013 0.01～19.99 10%+5字
1014 0.01～19.99 10%+5字
1014以上 0.01～19.99 10-15%+5字
超出有效显示范围时误差有可能增加，测试电流准确度与电阻相同，测试电压准确度为 10%
5. 使用环境: 温度 -10℃～50℃ 相对湿度<90%。
6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%
7. 供电形式: AC 220V，50HZ，功耗约10W。
8. 仪器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。
9. 质量: 约3.0KG。
安全注意事项
1. 使用前务必详阅此说明书，并遵照指示步骤，依次操作。
2. 请勿使用非原厂提供之附件，以免发生危险。
3. 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以
免触电。
4. 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬
空，不与外界物体相碰。
5. 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。
范围：
1本试验方法包含直流绝缘电阻，体积电阻和表面电阻的测量所用直流程序。通过该测量及样本和电极的几何尺寸，可以计算出电绝缘材料的体积电阻和表面电阻，同时还可以计算出相应的电导和电导率。
2这些试验方法不适用于测量中等导电材料的电阻/电导。这些材料评估可采用试验方法D4496。
3本标准描述了几种可选择的测量电阻（或电导）的普通备用方法。特殊材料科采用合适的标准ASTM试验方法进行测试，这些特殊材料具有电压应力范围和有限起电时间，同时规定了样本结构和电极几何形状。这些个别特殊试验方法将能更好得定义测量值的精度和偏差。
4本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。
测试步骤：
1、测试温度23±2℃，相对湿度65±5%，无外界电磁场干扰环境中进行。
2、测试时对试样所加电压为100V~500V的直流电压，选择电压档次。
3、将试样倒入高压电极内，使液面刚好和环电极下缘全部接触为止。
4、将充分放电后的试样和电极，按固体（液体）体积及表面电阻率测试仪要求接线。
外电极（高压电极）接高固体（液体）体积及表面电阻率测试仪的高压输出端。
内电极（测量电极）接固体（液体）体积及表面电阻率测试仪的测量端。
中电极（环电极）接固体（液体）体积及表面电阻率测试仪的接地端。
5、仪器预热30分钟，稳定后调整仪器（调零），加上试验1分钟，读取电阻指示值，然后放电1分钟，再测试一次，以二次的算术平均值作为试验样品电阻指示值。
电导率仪和电阻率仪之间的单位换算
1、电导率仪就是电阻率的倒数是电导率，单位是西门子/m，1西门子＝1/Ω 电导的单位用姆欧又称西门子。用S表示，由于S单位太大。常采用毫西门子 1uS/cm=0.001mS/m ；1000uS/cm=1mS/m 。
2、电阻率仪的单位是Ω·cm，即欧姆厘米。
电阻率的倒数就是电导率，它们之间的关系成倒数关系。很容易被人理解。 电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。
电阻率:用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆?米，常用单位是欧姆?平方毫米/米。
符合标准：
GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99《绝缘材料的直流电阻或电导试验方法》
GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008 《硫化橡胶 绝缘电阻率的测定》
GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》
GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》
GB/T 10064-2006_《测定固体绝缘材料绝缘电阻的试验方法》
注意事项
仪器使用前请仔细阅读以下内容，否则将造成仪器损坏或电击情况。
1.检查仪器后面板电压量程是否置于10V档，电流电阻量程是否置于104档。
2.接通电源调零，（注意此时主机不得与屏蔽箱线路连接）在“Rx”两端开路的情况下，调零使电流表的显示为0000。然后关机。
3.将待测试样平铺在不保护电极正中央，然后用保护电极压住样品，再插入被保护电极（不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路）。
4.测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边，
5.接好测试线，将测试线将主机与屏蔽箱连接好。量程置于104档，打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压。(比如：GBT 1692-2008 硫化橡胶 绝缘电阻率的测定 标准中注明要求在500V电压进行测定，那么电压就要升到500V)

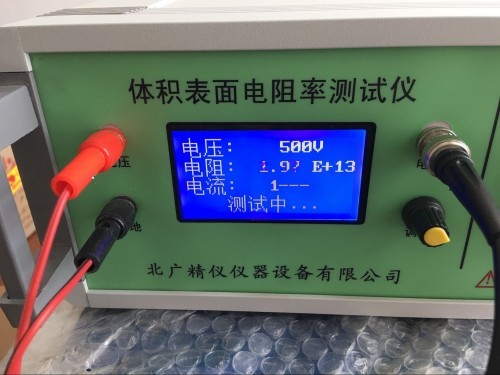

6.电流电阻量程按钮从低档位逐渐拨高档，每拨一次停留1-2秒观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下，在1min的电化时间后测量电阻，当前的数字乘以档次即是被测电阻。
7.测试完毕先将量程拨至（104）档，然后将测量电压拨至10V档， 后将测试按钮拨到中央位置后关闭电源。然后进行下一次测试。
8.应在“Rx”两端开路时调零，一般一次调零后在测试过程中不需再调零。
9.禁止将“RX”两端短路，以免微电流放大器受大电流冲击。
10.不得在测试过程中不要随意改动测量电压。
11.测量时从低次档逐渐拨往高次档。
12.接通电源后，手指不能触及高压线的金属部分。
13.不得测试过程中不能触摸微电流测试端。
14.在测量高阻时，应采用屏蔽盒将被测物体屏蔽。
15.严禁在试测过程随意改变电压量程及在通电过程中打开主机。
16.严禁电流电阻量程未在104档及电压在10V档，更换试样。
安全注意事项
1. 使用前务必详阅此说明书，并遵照指示步骤，依次操作。
2. 请勿使用非原厂提供之附件，以免发生危险。
3. 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以
免触电。
4. 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬
空，不与外界物体相碰。
5. 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。
工作原理
根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。BEST121型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。
重现性
由于给定试样的电阻随试验条件而改变以及各个试样之间材料的不均匀性，故通常测量的不重现性不是接近于土10%，而常常有较大的分散性（在大致相同的条件下测得值的比值可能会是10比1）。
为使在相似的试样上进行的测量具有可比性，必须在大致相等的电位梯度下进行测量。
报告
报告应至少包括下述情况：
a) 电阻率测试仪（电阻率测定仪）关于材料的说明和标志（名称、等级、颜色、制造商等）；
b) 电阻率测试仪（电阻率测定仪）试样的形状和尺寸；
c) 电阻率测试仪（电阻率测定仪）电极和保护装置的形式、材料和尺寸；
d) 电阻率测试仪（电阻率测定仪）试样的处理（清洁、预干燥、处理时间、湿度和温度）等；
e) 电阻率测试仪（电阻率测定仪）试验条件（试样温度、相对由度）；
f) 电阻率测试仪（电阻率测定仪）测量方法；
g) 电阻率测试仪（电阻率测定仪）施加电压；
h) 电阻率测试仪（电阻率测定仪）体和、电阻率（需要时）；
注1：当规定了一个固定的电化时间时，注明此时间，给出个别值，并报告中值作为体积电阻率。
注 2 ： 当在不同的电化时间后测试时，应按如下要求报告：
当在相同的电化时间里试样达到一个稳定状态肘，给出个别值，并报告中值作为体积电阻率。 在这个电化时 间里有某些试样不能达到稳定状态，则报告不能达到稳定状态的试样数，并分别地给出它们的结果。 当测试结果取决于电化时间时，则报告它们之间的关系，例如．以图的形式或给出在电化Imin、10min和100min后的体积电阻率的中值。
i) 表面电阻率（需要时）：
给出电化时间为1 min的个别值，并报告其中值作为表面电阻率。
售后服务
一、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生免费提供新版本控制软件。
