全自动碳粉电阻测试仪 全自动碳粉电阻测试仪
概述Overview：

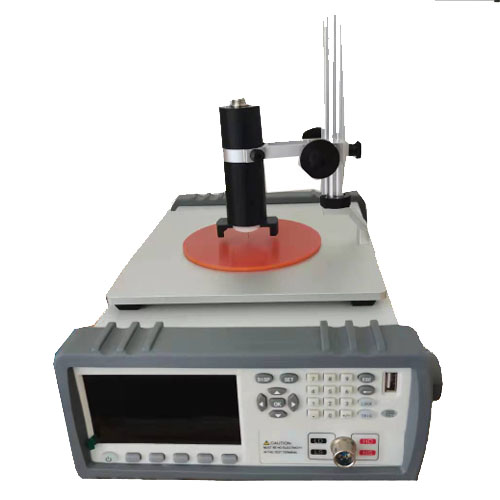

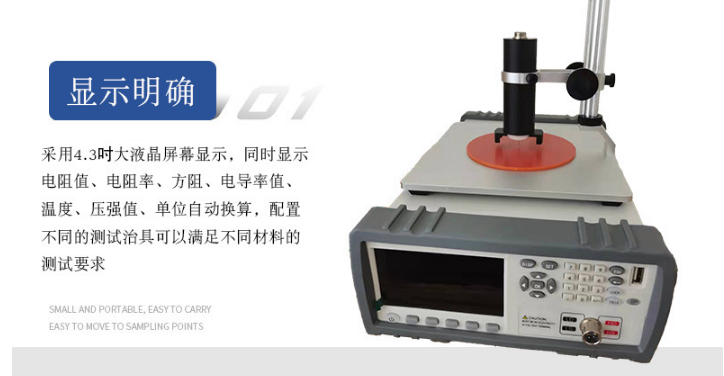

采用四端测量法适用于锂电池材料、石墨烯、石墨类、碳素粉末、焦化、石化、粉末冶金、高等院校、科研部门，是检验和分析导电粉末样品质量的一种工具。采用4.3吋液晶屏幕显示，同时显示电阻值、电阻率、电导率值、温度、压强值、单位自动换算，标配FT-01A手动粉末测量装置.薄膜按键开关面板，提供中文或英文两种语言操作界
四探针法测量材料电阻的核心优势在于其独特的探针设计及测量原理，具体优点可归纳如下：
一、消除接触电阻与导线电阻干扰
电流-电压探针分离：外侧两探针注入电流，内侧两探针测量电压，因电压探针输入阻抗极高，流经电流极小，接触电阻产生的
压降可忽略不计。
独立测量回路：电压测量仅依赖探针间电势差，与导线电阻无关，避免传统两探针法中串联电阻导致的误差。
二、适用性广泛
材料范围宽：适用于高阻（如半导体）到低阻（如金属）材料的测量，覆盖电阻率范围广（10⁻⁶～10³ Ω·cm）。
样品形状灵活：对样品平整度或厚度要求较低，可测量薄膜、块体、不规则形状材料，甚至粉末压片。
三、测量精度高
电流场稳定：固定探针间距设计使电流分布均匀，减少边缘效应影响。
非破坏性测量：无需制备合金电极，不破坏样品内部结构，适合工艺监控与重复测试。
四、操作便捷高效
快速测量：无需复杂校准，可直接通过公式（如ρ= (V/I) × 2πS）计算电阻率。
环境适应性：测量结果受温湿度影响小，实验室与工业场景均适用。
五、特殊场景优势
薄层材料：通过修正系数（如4.532）简化超薄样品（如半导体圆片）的电阻率计算。
不均匀性分析：可沿样品径向测量断面电阻率，观察电阻率分布差异。
综上，四探针法通过分离电流与电压回路、优化探针布局，实现了高精度、高适应性的电阻测量，成为半导体、电池材料等领域的主流方法。
型号及指标Models and indicators：
1.电阻resistance
10-7～2×107Ω
2.电阻率范围Resistivity
10-7～2×107Ω-cm
3.电导率Conductivity
5×10-7～107s/cm
4.测试电流范围 current
1μA，10μA，100µA，1mA，10mA，1000mA
5.测量电压量程Voltage
测量电压量程 voltage：2mV 20mV 200mV 2V
测量精度Accuracy±（0.1%读数）
分辨率 Resolution： 0.1uV 1uV 10uV 100uV
6.电流精度Current
±0.1%Accuracy
7.电阻精度Resistance Accuracy
≤0.3%标准电阻resistance
8.显示读数display
液晶显示：电阻值、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度，上下限警报
LCD: resistance, resistivity, conductivity, temperature, pressure value, the unit automatically conversion, cross-section,， and upper limit alarm
9.测试方式Test mode
四端测量法Four-terminal measurement method
10.传感器压力Pressure Sensors
200kg；(其他规格可以定制)
(Other specifications can be customized)

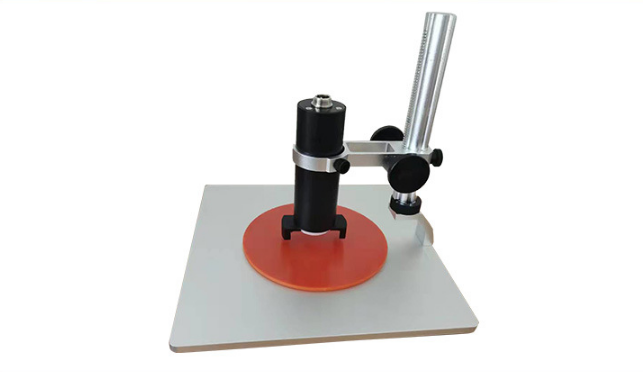

11.粉末测量装置
Powder measuring device
模具Mold：内径inner diameter 10mm； 20mm（选购）, height: 25mm,
加压方式：手动液压加压测量 pressure: manual hydraulic pressure / automatic compression mode (purchase).
12.工作电源power supply
输入: AC 220V±10% ,50Hz 功 耗Power consumption：<30W
13.外形尺寸/dimensions

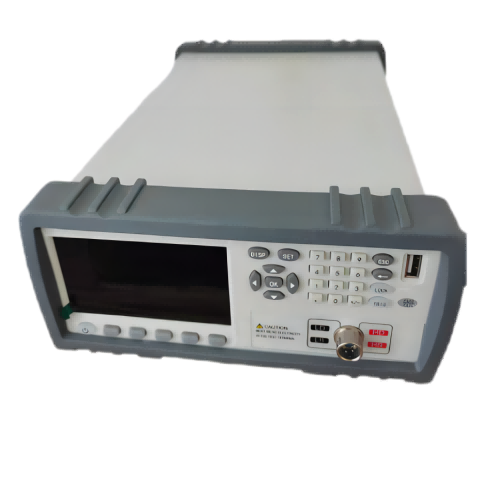

主机Mainframe：约L330mm*D350mm*H120mm ;手动装置about：约H450mm*L200mm*D120mm
14.净重量/Net Weight
约35kg
About 35kg
符合标准及适用范围：
完全符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法 等标准要求。
本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。
粉末电阻率测试仪是材料科学和工业质检中的关键设备，其核心特点可归纳为以下五个方面：
一、高精度测量与宽量程覆盖
宽电阻率范围：支持导体到绝缘体粉末的测量，典型量程为 10–10 Ω·cm（如半导体粉末），分辨率可达 0.01 μΩ。
多级电流/电压适配：电流输出档位涵盖 1 μA–10 A，电压量程低至 2 mV（误差≤±0.25%），适配不同导电特性的材料。
高稳定性设计：采用四端子法或四探针法，消除接触电阻和导线误差，确保重复性精度≤±0.3%。
二、自动化与智能化功能
自动极性切换：正/负电流输出与电压测量自动完成，减少人工干预。
实时数据图谱分析：PC软件同步显示压强-电阻率变化曲线、压实密度曲线，支持数据导出与报表生成。
压力与厚度联动控制：压力范围 高达 200 kg–1吨，厚度测量精度±0.1 mm，可定制模具尺寸（如内径16–163 mm）。
三、模块化配置与兼容性
测试模式可选：支持四探针法（符合GBT 30835-2014锂电材料标准）和四端子法（符合GB/T 24521-2009）。
模具灵活选配：标配模具内径通常为16–30 mm，可定制特殊规格（如163 mm大尺寸模具）。
扩展接口丰富：配备USB/232通讯接口，连接计算机、打印机等外部设备。
四、多场景应用适配
应用领域 典型材料 测试需求
新能源电池 磷酸铁锂、硅碳负极、石墨烯 压实密度与电阻率同步分析
炭素与冶金 石油焦、无烟煤、金属粉末 粒度45–55目标准筛分
绝缘材料 高分子粉末、陶瓷颗粒 超高电阻率测量（>10? Ω·cm）
五、智能化操作与维护设计
一键校准与清零：内置校准按键，简化操作流程。
安全防护机制：配备过载报警、机械损伤警示及防水设计。
低维护需求：外置吸尘处理装置（如FT-301系列），减少粉末残留影响。
总结
粉末电阻率测试仪通过宽量程覆盖、自动化分析及模块化扩展，满足从锂电池材料研发到绝缘粉体质检的多元需求。其核心优
势在于将电阻率与压实密度等参数关联分析，为材料性能优化提供关键数据支撑
半导体接触电阻率（ρc）：
必须制备 TLM 或 CBKR 测试结构（光刻）。
核心仪器：半导体参数分析仪（Keysight B1500A/B1505A, Keithley 4200A-SCS） + 精密探针台。
宏观接触电阻（Rc）测量（连接器、开关等）：?
核心方法：开尔文四线法（消除引线电阻）。?
核心设备：?
高精度源表（SMU）如 Keithley 2450 或精密微欧计（如 IET RMO）。
专用的、符合标准（如 EIA-364-23C）的接触电阻测试夹具（关键！需精确压力控制）。
工业质检 ： 考虑集成化的专用接触电阻测试仪（如菊水PCR）。
报告 ρc 的挑战： 宏观接触中，有效接触面积难以精确测定，直接报告 Rc 及其测试条件（压力、电流）是工业通行做法。需 ρc 时通常限于微观可控结构（如半导体）或研究场景。
选择前务必详细说明：测量对象（具体是什么接触界面）、目标参数（Rc/ρc）、精度要求、压力范围、是否需要符合标准以
及预算范围。这将有助于推荐 合适的仪器配置（硬件+夹具）。
