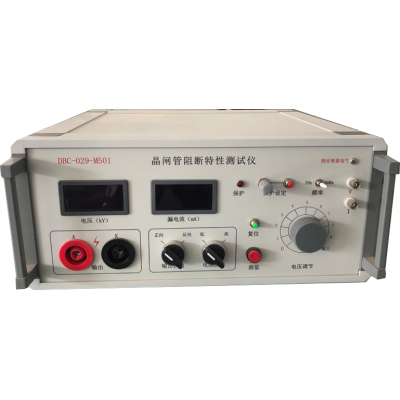

一、测试设备功能和技术指标
1.主要适用功能：本测试设备可对晶闸管、整流管的电耐久性进行试验，测试设备主要技术条件符合JB/T-7626-2013等相关标准。保证设备的安全性和使用耐久性。
2．控制方式：采用手动调压试验。对试验电参数（试验时间、电压、漏电流，）进行显示。10个工位为一组控制，共两组分别控制。可施加不同的电压试验。
3．显示方式：试验电压及漏电流用数字表显示。计时器控制实验时间 。漏电流显示采用数字表查看的方式，每个个工位用1块表，即时显示本工位试验峰值漏电流值。正反向手动控制。
每10个工位为一组电压集中控制，数字表显示峰值电压。
每个工位对应一个过流保护指示灯。
4．电耐久性试验设备的电参数技术指标：
4.1断态/反向重复峰值电压：0.20—8.00KV 分辨率10V,精度±3%±10V
分两档:低档：0.20-3.00KV分辨率10V,精度±3%±10V
gaodang：3.00KV-8.00KV分辨率10V,精度±3%±10V
50HZ电压连续可调
电压手动分档
电耐久性试验电压施加方式：手动调压器调压方式，10个工位为一组电压调节，共两组。
4.2试验的断态/反向重复峰值电流：1—199mA
分辨率0. 1mA，准确度 ±3%±1mA
3000V以下时，20个工位漏电流能设定到199mA。
3000V以上时，可通过减少实际负载工位数量，以达到不超设备功率负荷。8KV时zuida电流为50 mA。
每10个工位漏电流可手动设定一组保护数值，设定范围1-199 mA，保护动作时，不切断主电路，但要声光报警，被测阳极有继电器保护动作切断分支电路。其它分支电路正常工作。正反向过流均可保护动作，10个工位统一设置保护电流。统一复位
4.3 每个工位配有继电器，继电器动作时面板对应工位指示灯亮。
4.4 试验波形：交流半波/全波，面板按钮选择。
4.5 设备供电电压：电源：AC220V±1%
4.6 工位数量：20个
4.7 连接方式：机柜侧面留有接线柱
4.8 控制方式：电压在面板手动调节，漏电流设定手动调节，漏电流正反向显示手动选择（四川电力电子行业）
