系统概述

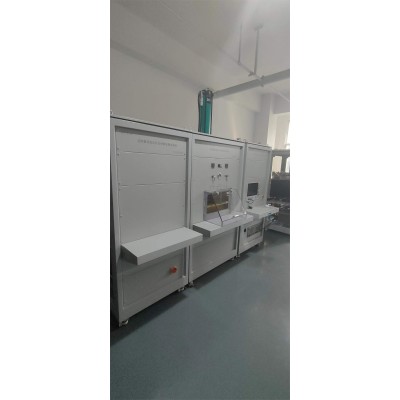

本设备适用于模块及平板型晶闸管及整流管断态电压临界上升率、通态峰值电压、关断时间、恢复电荷以及反向恢复电流和反向恢复时间的测量。本设备符合国家JB/T 7626-2013标准〖反向阻断三极晶闸管〗测试方法。
参数指标
主回路参数 | 直流电源：500V~7000V连续；分辨率：10V；误差：±3%±10V 支撑电容：≥10mF；误差：±3%±5uF 补偿电容：0.5mF；误差：±3%±5uF 钳位电感：0.5uH~1uH~2uH~3uH~4uH~5uH；分6档手动调节 电流采集(I1)：≮20KA 电压采集(v+/v-)：≮10KV 过流保护(I2)：≮2.5KA 负载电感：分档：50uH/100uH/200uH/500uH 钳位电阻：0.3Ω/0.4Ω/0.5Ω；手动连接 钳位电容：5uF/5uF/10uF/10uF；手动连接，耐压不小于8KV 红线区域杂散电感：≯500nH 绿线区域：≯200nH |
测试参数 | 通态电流：≮15KA±3% 上升时间tr：0～20μs±5%±0.05μs 开通反馈延迟时间tdon SF：0～20μs±5%±0.05μs 开通能量Eon：0～5000mJ±3%±5mJ 开通dIT/dt：0～10000A/μs±5%±10A/μs 关断反馈延迟时间tdoff SF：0～20μs±5%±0.05μs |
